带多安装孔的法兰式转接适配器结构设计

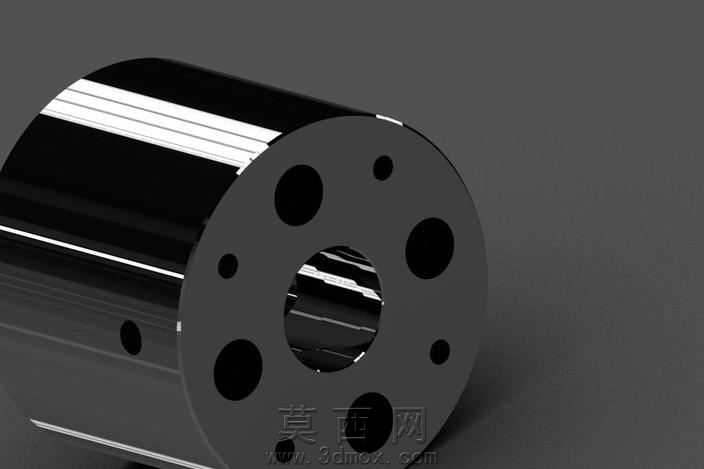

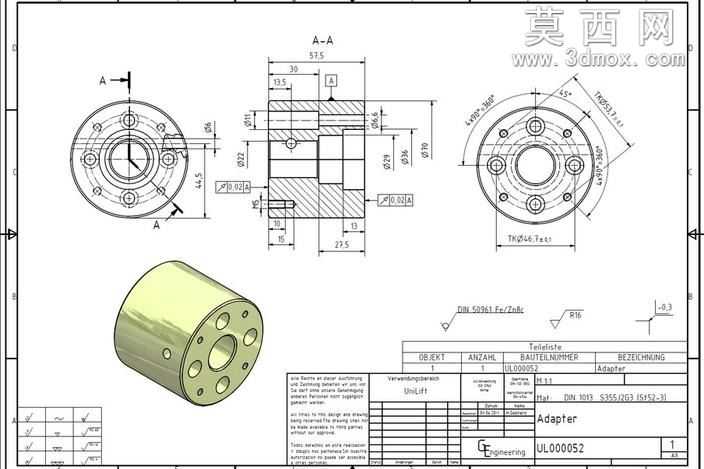

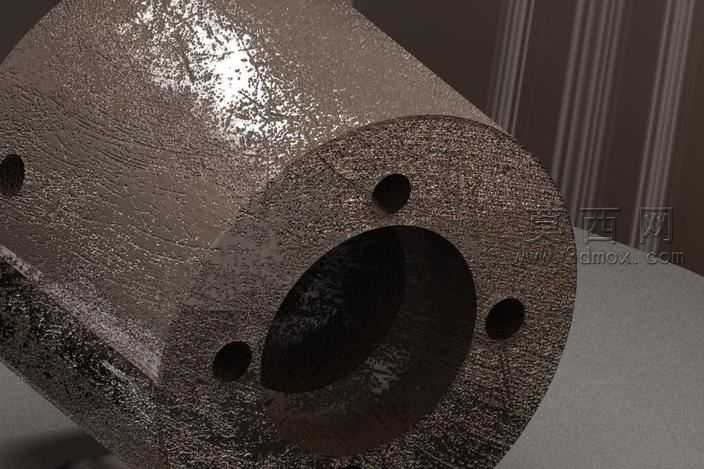

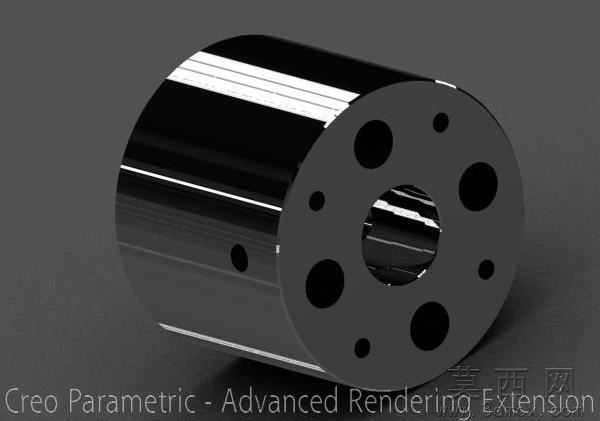

本适配器采用三维参数化建模方式完成整体设计，建模过程中首先以同轴回转体为基础特征，通过拉伸、旋转命令构建主体圆柱基体，再针对两端的安装连接需求，分别在法兰端面阵列排布多组不同孔径的安装孔位，同时在柱身侧面设置定位小孔，保证装配时的周向定位精度。建模阶段严格遵循机械制图公差规范，对配合面的尺寸公差、形位公差进行参数化约束，确保内孔与外接轴件、外圆与配套腔体的配合精度符合设计要求。渲染环节赋予零件金属哑光材质，模拟实际钢制零件的表面质感，同时通过轴测视角的渲染效果图直观呈现零件的立体形态，结合二维工程图的剖视图、端面视图，完整展示内部阶梯孔结构、各孔位的分布位置与深度尺寸。设计过程中重点考量零件的转接适配功能，一端采用法兰盘结构通过螺栓实现与外部构件的刚性连接，另一端采用圆柱插接结构实现与配套部件的同轴对接，内部阶梯孔可适配不同直径的轴类或管路元件，多组均匀分布的安装孔可适配不同规格的连接螺栓，提升零件的通用适配性。结构设计上兼顾刚性与轻量化需求，在保证连接强度的前提下对非配合区域进行合理的壁厚优化，避免不必要的材料冗余，同时所有棱边均设置工艺倒角，既消除加工后的锐边隐患，也便于装配时的导向导入。整体建模过程完全关联工程图参数，修改任意尺寸参数即可同步更新三维模型与二维图纸，大幅提升后续改型设计的效率，零件的所有尺寸标注、公差要求、技术要求均在工程图中完整标注，可直接用于指导生产加工。
