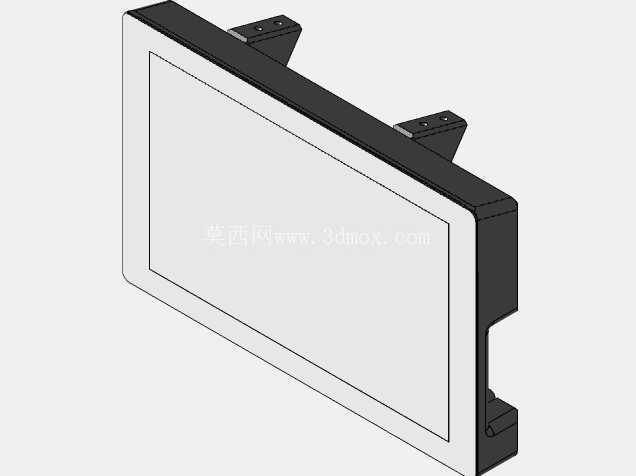

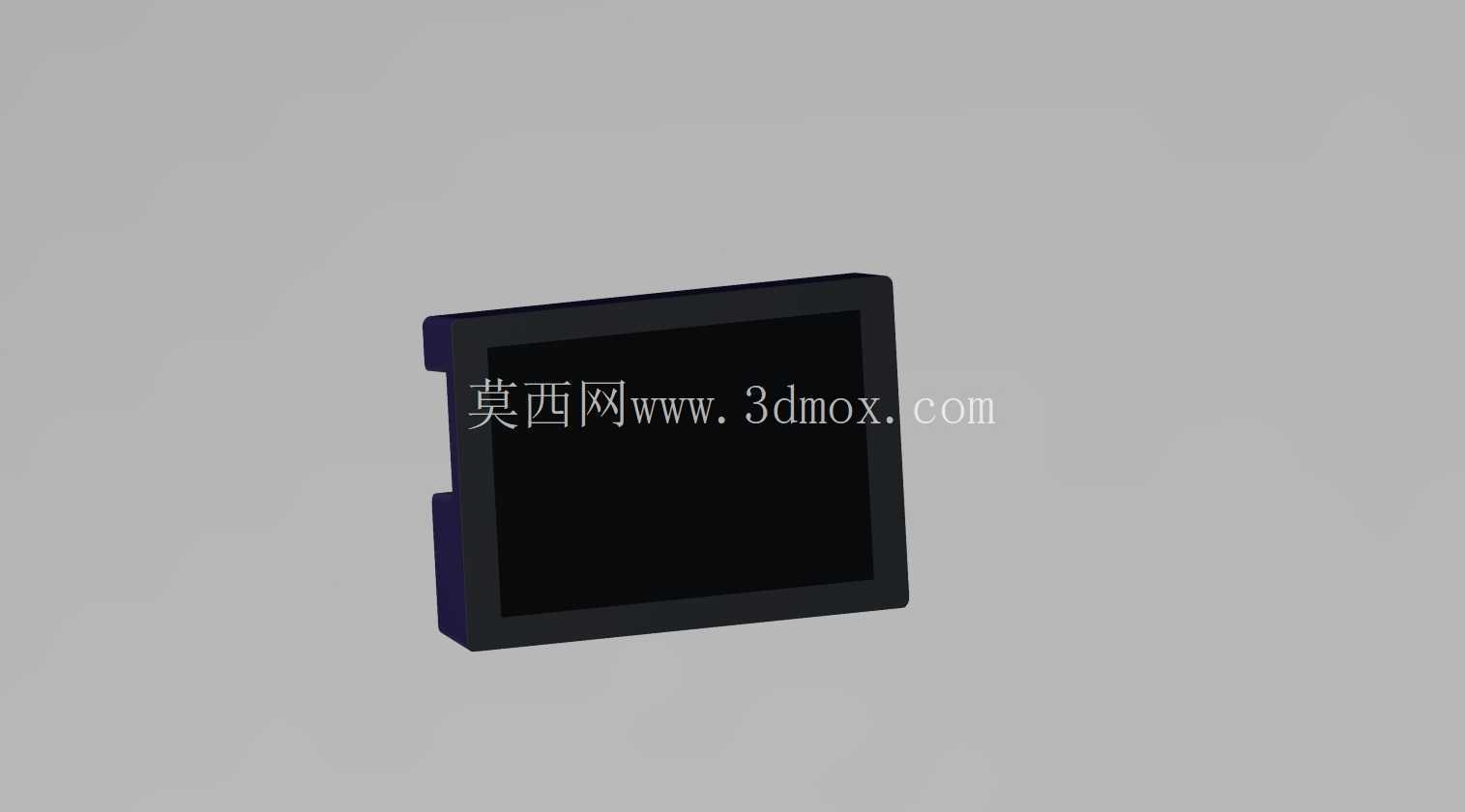

适配树莓派3B+的10.1寸触摸屏支撑后盖结构

　　这款后盖结构主要面向嵌入式开发、小型智能终端搭建场景，适配10.1英寸规格的触控显示屏，专门为搭配树莓派3B+主控板使用做了结构匹配，解决了开发过程中显示屏与主控板集成时的固定、散热、支撑一体化需求。在实际的项目应用里，很多做小型人机交互终端、桌面级开发演示装置、简易工控触控面板的场景，都会遇到显示屏裸板无防护、主控板安装零散、散热模块固定不牢、摆放无支撑的问题，这个后盖结构就是针对这些实际工程痛点做的整合设计。

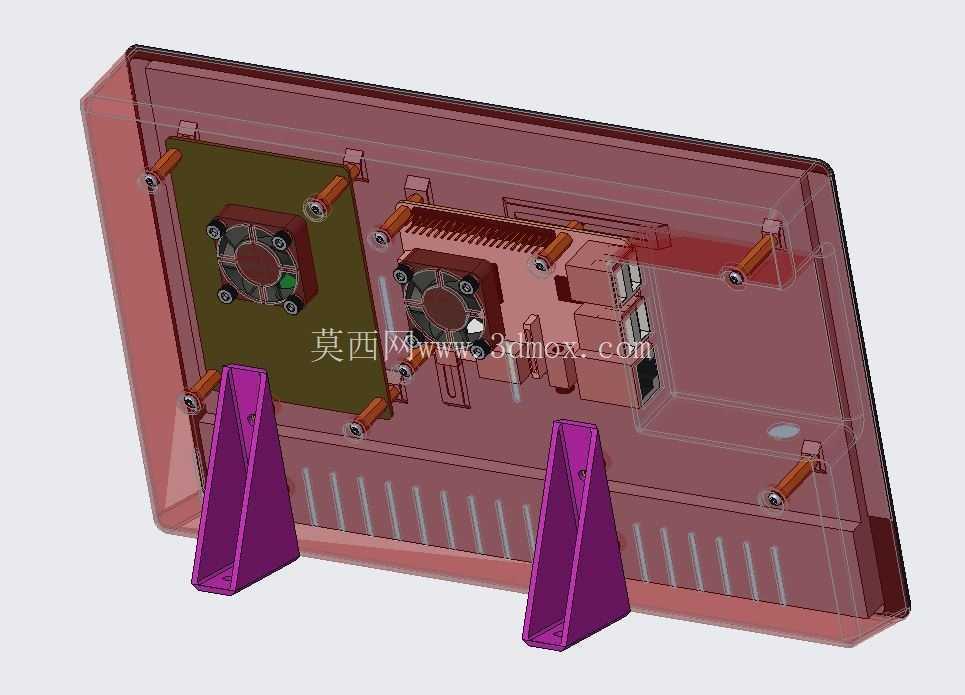

　　从功能特性上看，后盖主体采用半透明可视化的结构设计，既可以对内部的电路板、散热组件形成物理防护，避免日常使用中灰尘飘落、接线误碰导致的短路或接触不良，也能直观观察内部风扇运转状态、接线连接情况，不用频繁拆解外壳就能排查基础故障。结构上预留了双30mm×7mm规格风扇的安装位，对应树莓派3B+高负载运行时的散热需求，两个风扇分别对应主控核心、显示屏驱动板的发热区域，安装柱的位置完全匹配风扇的固定孔距，不需要额外做转接件就能直接锁付固定，散热风道顺着后盖内侧的导流筋条排布，能把内部积热顺着侧边的散热格栅快速导出，避免密闭空间内热量堆积导致的主控降频、触控屏显示异常。

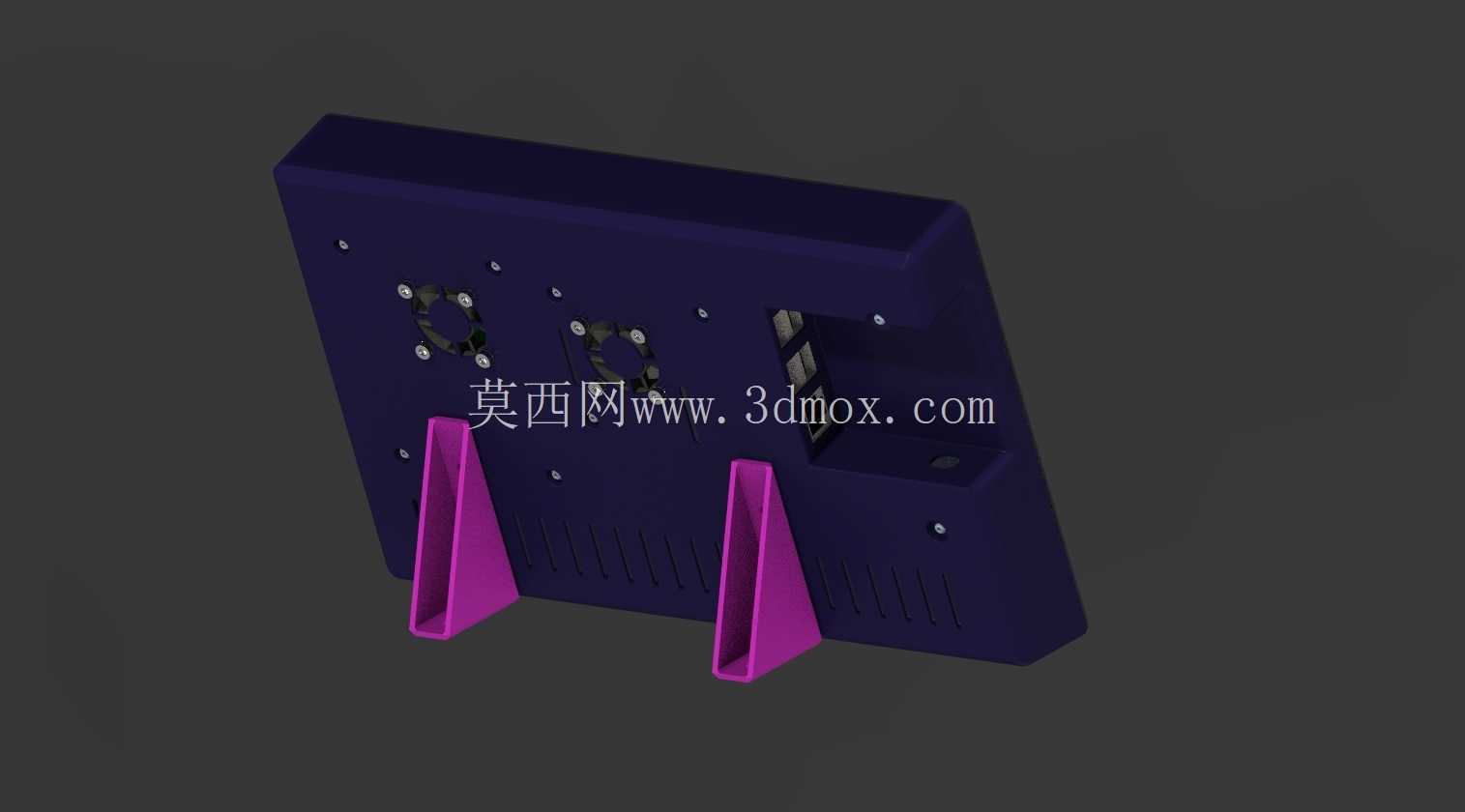

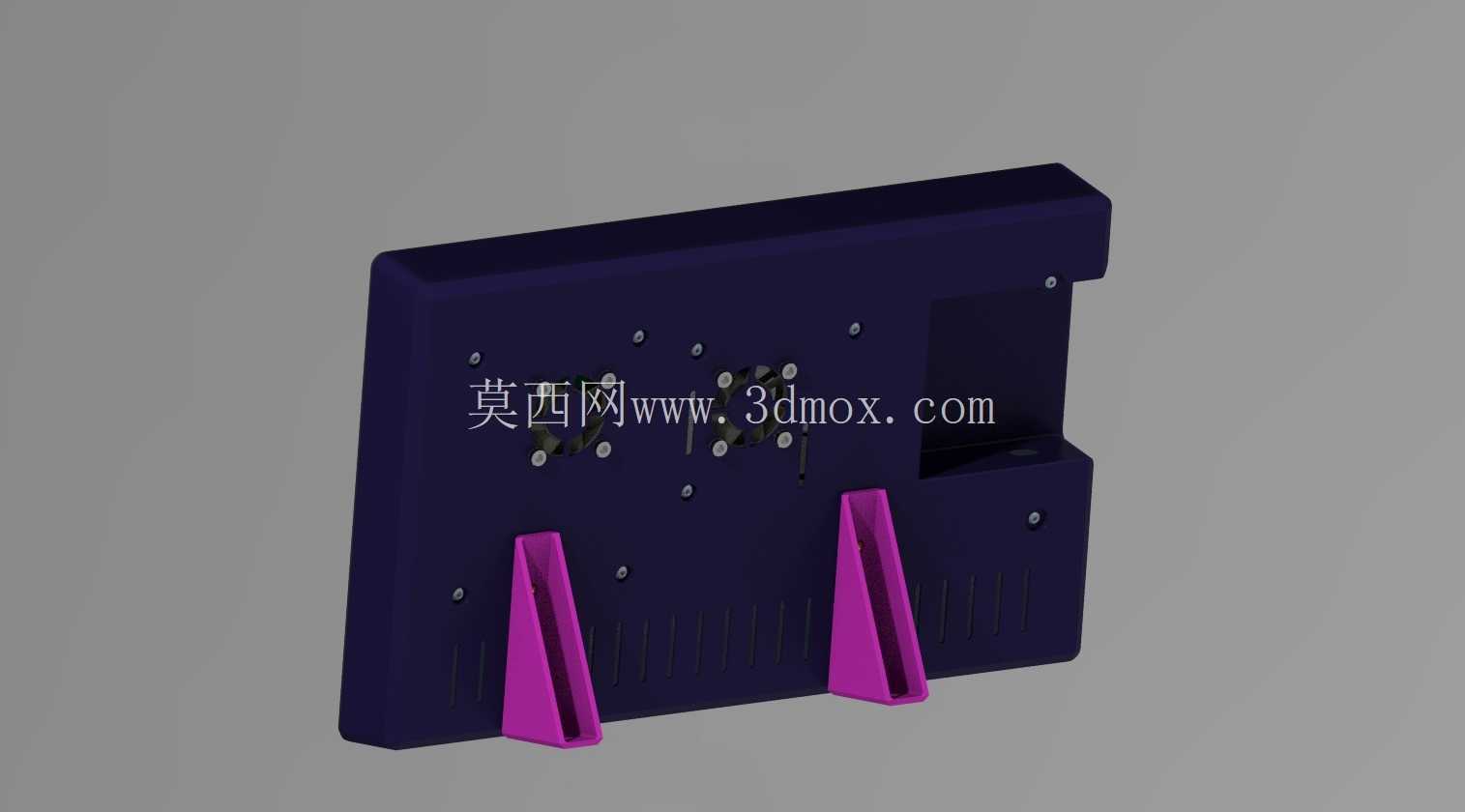

　　支撑部分采用两个三角形加强筋结构的支脚，和后盖主体采用一体化的连接设计，支脚的倾斜角度经过反复调整，摆放时屏幕的仰角刚好符合桌面操作的人眼视角，长时间触控操作不会产生视觉疲劳，支脚根部做了加厚的圆角过渡，能承受日常按压屏幕时的侧向力，不会出现支脚断裂、后盖后仰翻倒的问题。安装边界方面，后盖内侧的螺柱高度经过精准计算，和显示屏背板、树莓派主控板的安装孔位完全对齐，锁付螺丝后主控板和显示屏背板之间预留了足够的走线空间，HDMI接线、供电排线、GPIO扩展接线都能在内部顺畅排布，不会出现压线、线材被挤压破损的情况；后盖的边缘做了贴合屏幕边框的止口结构，装配后和屏幕边框贴合紧密，没有明显的拼接缝隙，能避免细小杂物从缝隙进入内部。

　　设计思路上没有采用多余的装饰性结构，所有的结构特征都服务于实际功能：侧边的格栅既承担散热出风的作用，格栅的筋条厚度也兼顾了外壳的结构强度，不会因为开设格栅导致后盖整体刚性下降；风扇安装柱的根部做了三角加强筋，避免风扇长期运转产生的振动导致安装柱根部开裂；支脚的底部做了小面积的平面贴合设计，摆放时和桌面接触稳定，不会出现打滑晃动的情况。在实际装配过程中，不需要额外定制专用连接件，采用常规的M3规格螺丝就能完成所有部件的锁付，从屏幕固定、主控板安装、风扇固定到支脚装配，整个流程不需要复杂的工装辅助，单人就能快速完成组装，非常适合开发阶段快速搭建原型机，也能满足小批量定制终端的装配需求。结构上还预留了接口对位的缺口，树莓派的USB接口、以太网口、供电接口位置都对应开设了避让槽，外接设备时不需要拆卸后盖就能直接插拔线材，日常使用的便利性得到了充分考虑。
