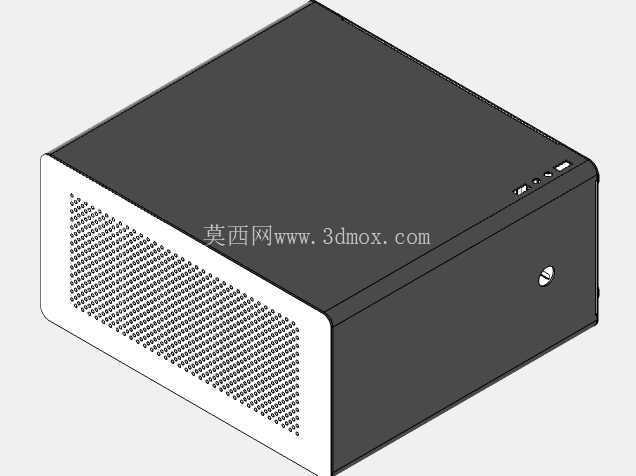

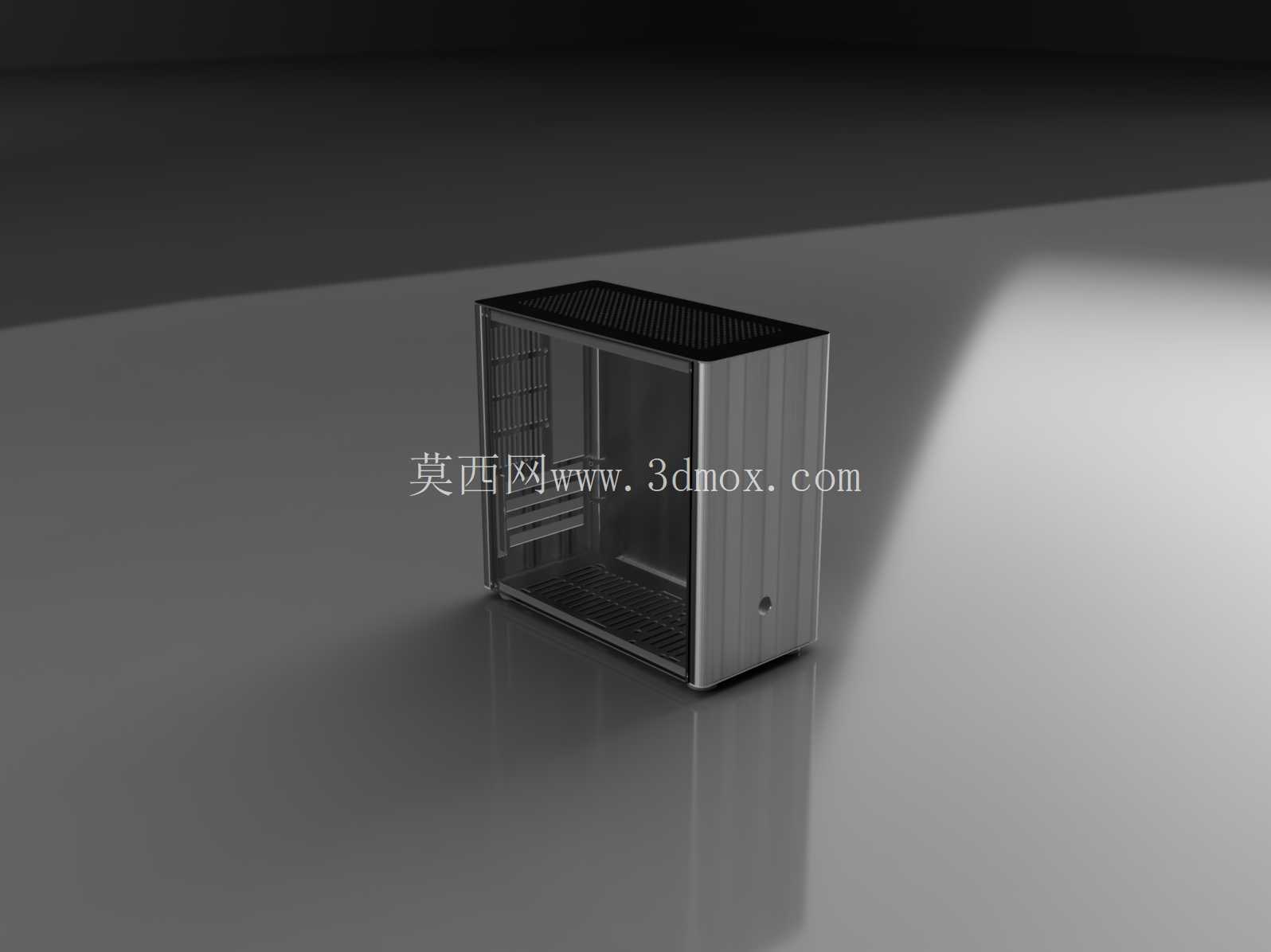

乔斯伯V9 mATX机箱钣金结构三维设计

项目分类:通用机械零部件 发布时间:2024-12-07 ID:830565
  • 乔斯伯V9 mATX机箱钣金结构三维设计
  • 乔斯伯V9 mATX机箱钣金结构三维设计
  • 乔斯伯V9 mATX机箱钣金结构三维设计

  日常做桌面级硬件装机配套结构设计时,mATX规格的紧凑型机箱一直是小空间装机场景的核心选型方向,这款乔斯伯V9的结构模型,完全围绕mATX主板的安装边界做钣金适配设计,所有折弯、拼接位的尺寸都预留了常规钣金加工的公差余量,拿到模型后可以直接展开下料做打样验证,不需要额外做结构补全。从实际应用场景来看,这类紧凑型机箱主要面向桌面空间有限的办公装机、家用轻度游戏装机、小型工作室ITX扩展类装机场景,既要保证内部硬件的安装兼容性,又要控制整体外形尺寸不会占用过多桌面面积,设计时首先卡定的是mATX主板的标准安装孔位,所有主板固定柱的位置完全对齐行业通用的mATX孔位坐标,不会出现孔位偏移导致主板无法安装的问题。

  机箱的外壳采用一体化折弯加侧面板拼接的结构,主体框架用1.2mm厚度的冷轧钢板做折弯成型,边缘位置全部做了卷边处理,既可以提升钣金件的结构刚性,避免运输或者安装过程中边缘划手,也能让拼接位的缝隙控制在0.5mm以内,保证外观的整体性。前面板位置预留了开关、USB接口、音频接口的安装开孔,开孔尺寸完全匹配常规桌面机箱的通用接口模组,不需要额外做开孔修正。内部的硬盘位设计兼顾了2.5寸固态硬盘和3.5寸机械硬盘的安装需求,硬盘架采用可拆卸式结构,用户可以根据自身的硬件配置选择是否安装硬盘架,给长尺寸显卡预留足够的安装空间,显卡安装位的长度边界控制在320mm以内,覆盖了目前市售绝大多数中端游戏显卡的尺寸需求,不会出现显卡过长无法装入的问题。

  散热风道的设计上,机箱侧板和后板都预留了风扇安装位,后板支持120mm规格的排风风扇,侧板可以根据需求加装进风风扇,形成前后贯通的散热风道,保证CPU和显卡的热量可以及时排出机箱内部,避免长时间高负载运行时出现积热问题。电源安装位采用下置式设计,和主板安装区域做了物理分隔,电源自身的散热风道独立,不会吸入机箱内部显卡和CPU排出的热风,提升电源的运行稳定性和使用寿命。所有钣金拼接位的连接方式采用抽孔铆接加螺丝固定,不需要做焊接处理,方便生产组装时的快速装配,也降低了加工过程中的工艺难度,每个拼接位的铆接孔位置都做了定位标记,钣金展开时可以直接在数控冲床上完成孔位加工,不需要后续二次钻孔。机箱的脚垫位置预留了标准的橡胶脚垫安装孔,安装脚垫后机箱底部和桌面之间留有10mm的间隙,既可以提升机箱放置的稳定性,避免滑动,也能给底部进风预留足够的通风空间。做这个模型的时候,特意把所有钣金件的折弯系数都按照常规冷轧钢板的折弯参数做了预留,展开后的下料尺寸直接可以导入激光切割机或者数控冲床做加工,折弯后的成型尺寸和设计尺寸的偏差可以控制在0.3mm以内,完全满足钣金加工的精度要求。

  对于做机箱结构设计、钣金加工打样、装机方案模拟的从业者来说,这个模型可以直接用来做结构验证,不需要重新测绘机箱尺寸,也可以在这个模型的基础上做改型设计,比如调整内部硬盘位数量、扩展水冷排安装位、修改前面板接口布局,都可以基于现有模型的基准坐标做调整,大幅缩短设计周期。另外模型里所有的安装间隙都做了实际装配的模拟验证,比如主板安装后和侧面板之间的间隙预留了15mm,足够走背线的空间,不会出现侧面板盖不上的问题,CPU散热器的高度限制在160mm以内,覆盖了绝大多数塔式风冷散热器的尺寸,不需要用户额外核对散热器高度兼容性。
