19英寸壁挂式设备外壳柜体结构设计

　　日常做弱电项目、小型机房配套的时候，经常会遇到空间不足没法落地安装标准机柜的场景，比如走廊墙面、弱电井侧壁、小型门店的设备间、厂区工位旁的壁挂安装位，这时候19英寸壁挂式外壳柜的适配性就体现出来了。这类柜体的核心安装边界是适配19英寸标准机架安装规范，也就是通用的U位设备安装孔距，能兼容交换机、小型路由器、工业控制模块、低压配电支路单元这类标准机架式设备，不用额外做安装转接件，现场部署的时候能省不少适配的功夫。

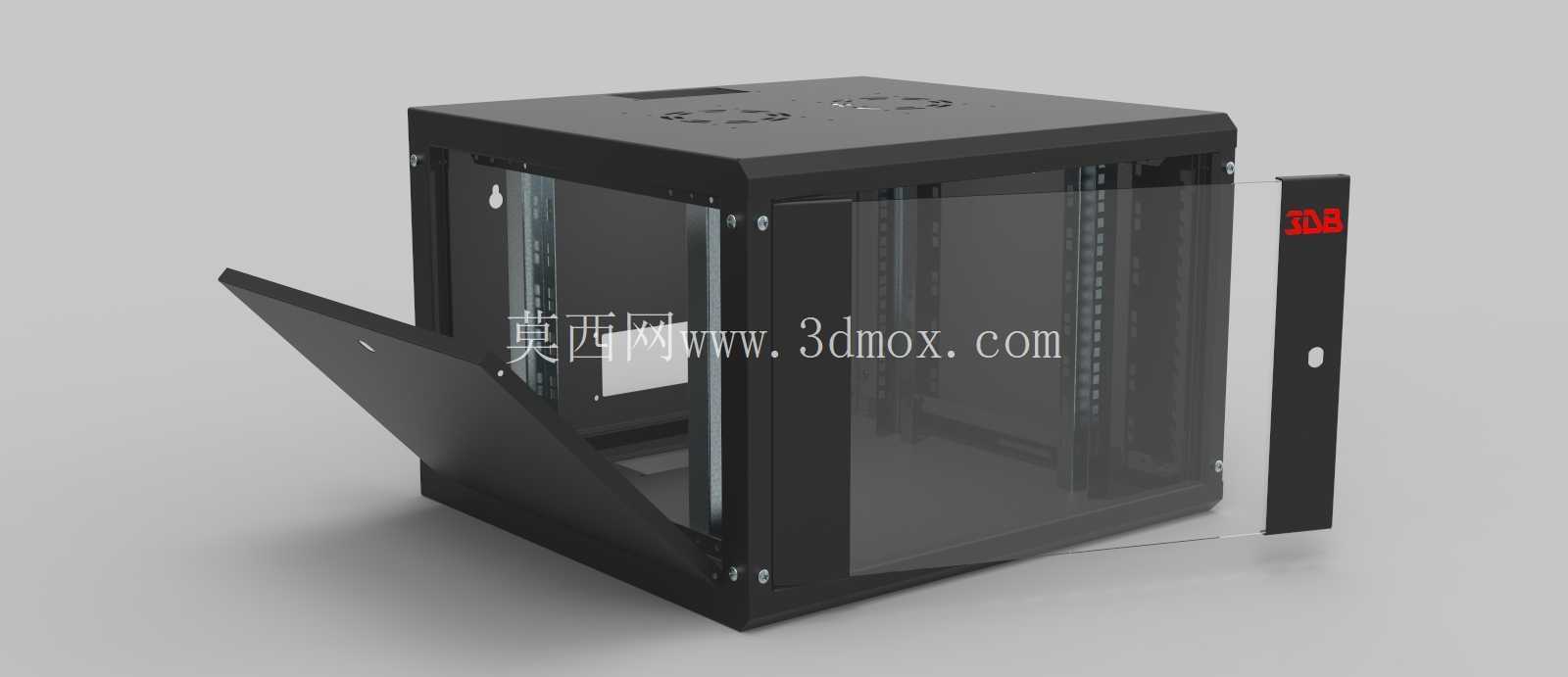

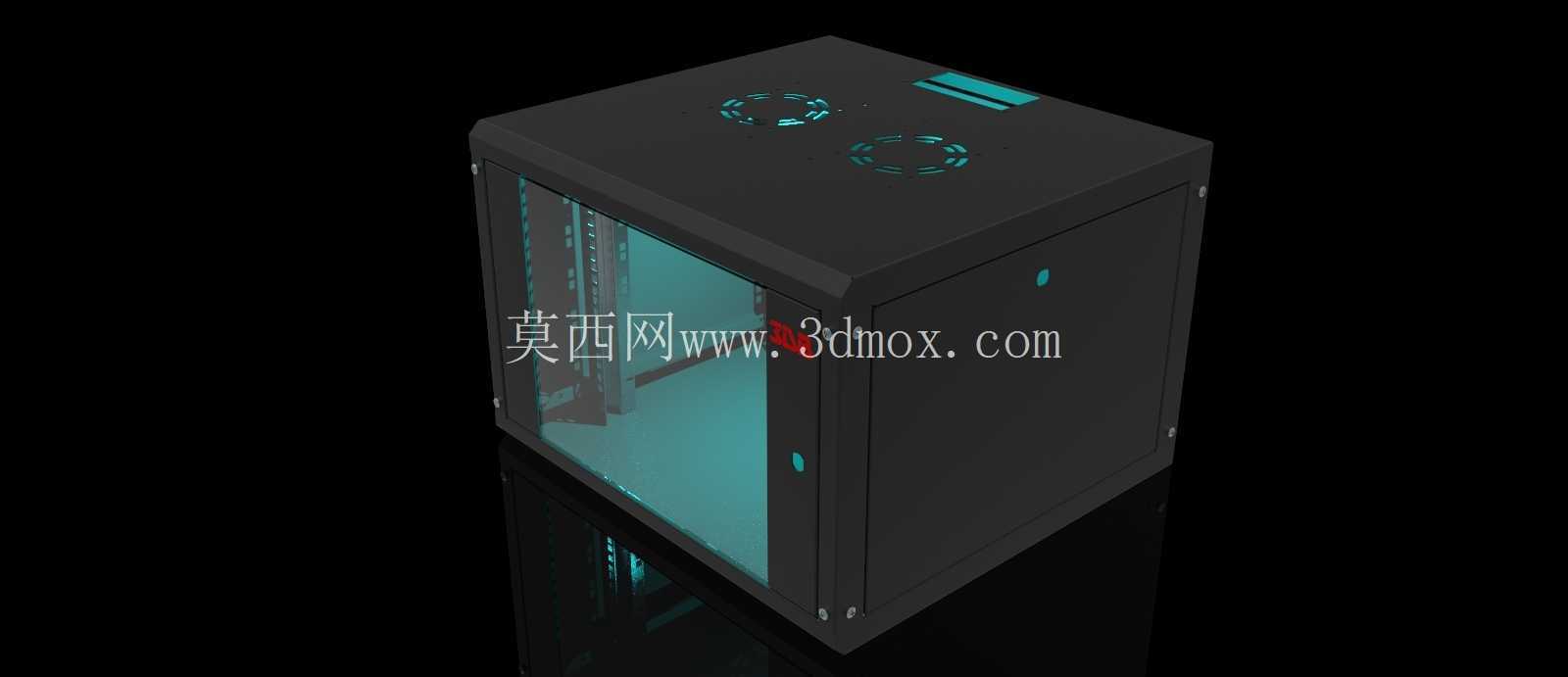

　　从结构设计的思路来看，这款壁挂柜优先考虑的是墙面安装的承重可靠性，柜体背部预留了壁挂固定的安装孔位，孔位间距符合常规墙面膨胀螺栓的安装规范，安装时可以直接在实心墙面打膨胀螺栓固定，空心墙场景也可以搭配壁挂支架使用，柜体自身的框架采用折弯钣金拼接结构，边角做了圆弧过渡处理，避免安装维护时划伤操作人员。柜体正面采用透明可视门板，不用开门就能直接观察内部设备的运行指示灯状态，日常巡检的时候不用反复开关柜门，能减少对内部设备运行的干扰，门板侧边设置了快拆式锁具，兼顾日常防护和维护时的开启便利性。

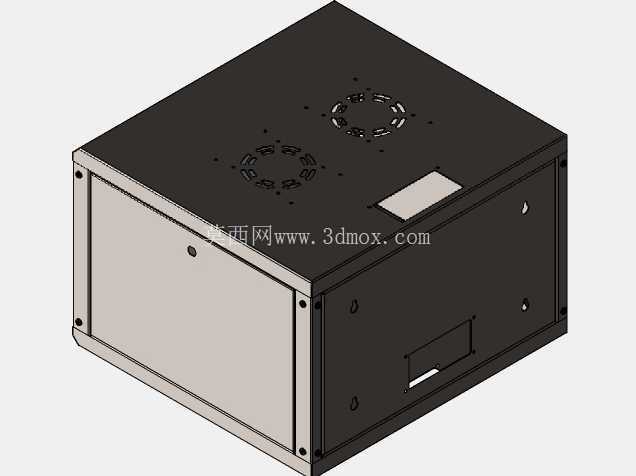

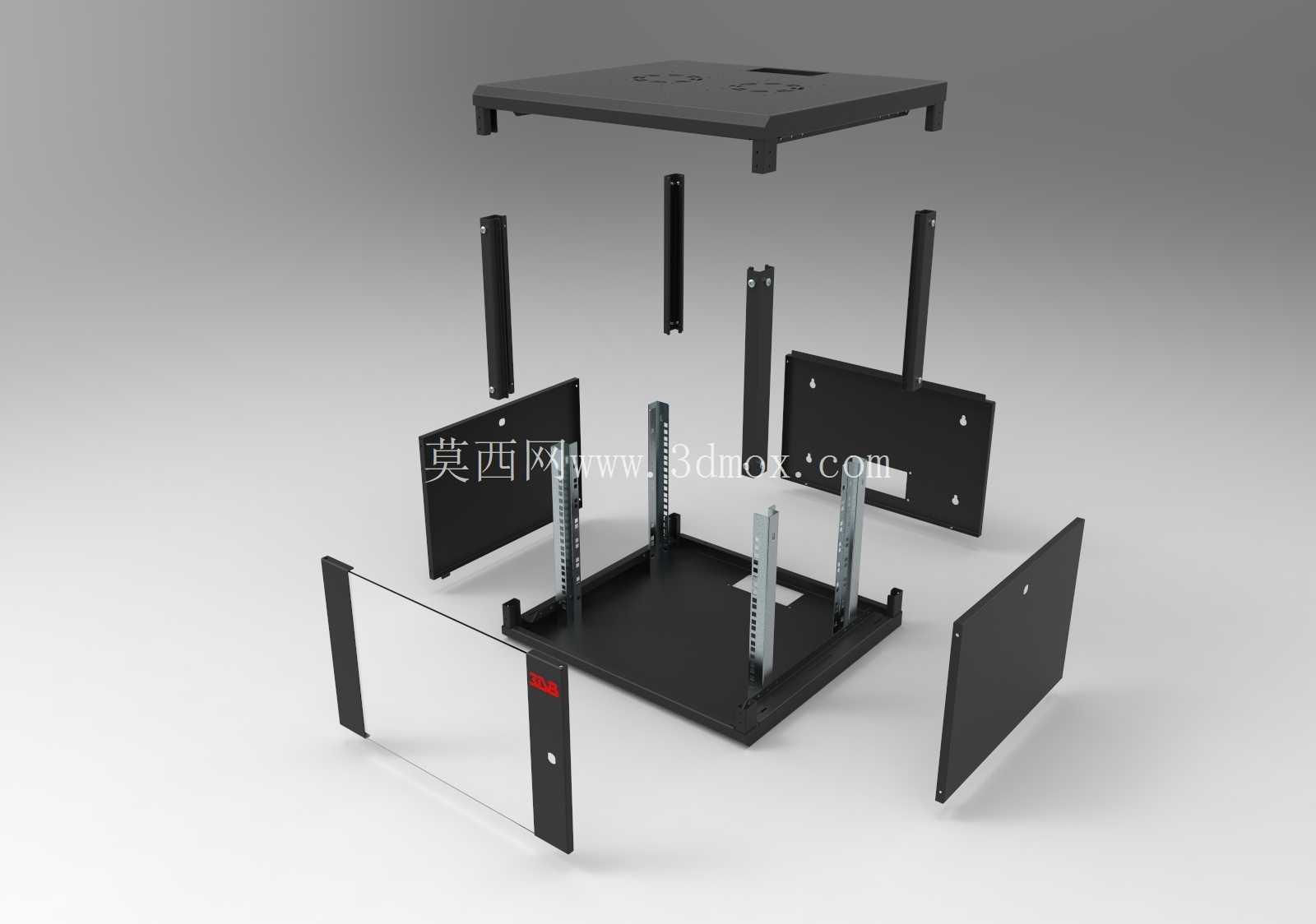

　　顶部预留的通风结构是这款柜体设计里比较贴合实际使用的细节，两个对称的通风位可以适配散热风扇安装，内部设备运行产生的热空气可以自然向上通过通风位排出，要是内部设备功耗稍高，也可以直接加装轴流风扇做强制排风，不用额外在柜体上开孔改造。柜体内部预留了可调节的安装立柱，立柱上的U位标识孔可以根据安装设备的高度灵活调整安装层的位置，不管是1U的配线架、2U的交换机，还是更小的工业控制模块，都能找到合适的安装固定位置，立柱和柜体框架之间做了接地连接位，现场安装时可以直接接保护地线，满足电气安全的要求。

　　实际应用场景里，这类壁挂柜不会占用地面空间，安装高度可以根据现场情况调整在操作人员方便操作的位置，比如在校园的楼层弱电间，壁挂安装可以避免地面潮湿影响设备，也能防止无关人员触碰设备；在小型商铺的监控系统部署里，把交换机、NVR设备装在壁挂柜里，既整洁又能起到防护作用；在工业生产线的工位旁，壁挂安装的柜体可以放置就近的控制模块，缩短布线距离，减少信号传输的损耗。

　　设计建模的时候，要重点关注几个尺寸边界：首先是内部的安装净宽度必须严格符合19英寸机架的482.6mm标准尺寸，误差控制在钣金加工的合理公差范围内，不然标准设备装不进去就会导致整个柜体报废；其次是柜体的深度要兼顾常见小型设备的安装深度，同时不能突出墙面太多影响通行，这款柜体的深度控制在能容纳常规交换机、小型配电模块的尺寸，壁挂之后不会有突兀的突出感；门板和柜体框架的配合间隙要均匀，既要保证开关顺畅，也要避免缝隙过大进灰，影响内部设备的运行环境。柜体侧面预留了走线孔，孔位配有护线套，进出线的时候可以保护线缆表皮不被钣金锐边划伤，底部也预留了进线孔，方便从墙面下方走线上来的布线场景，不同方向的走线位可以适配不同的现场布线条件，不用现场临时开孔破坏柜体的防护性能。

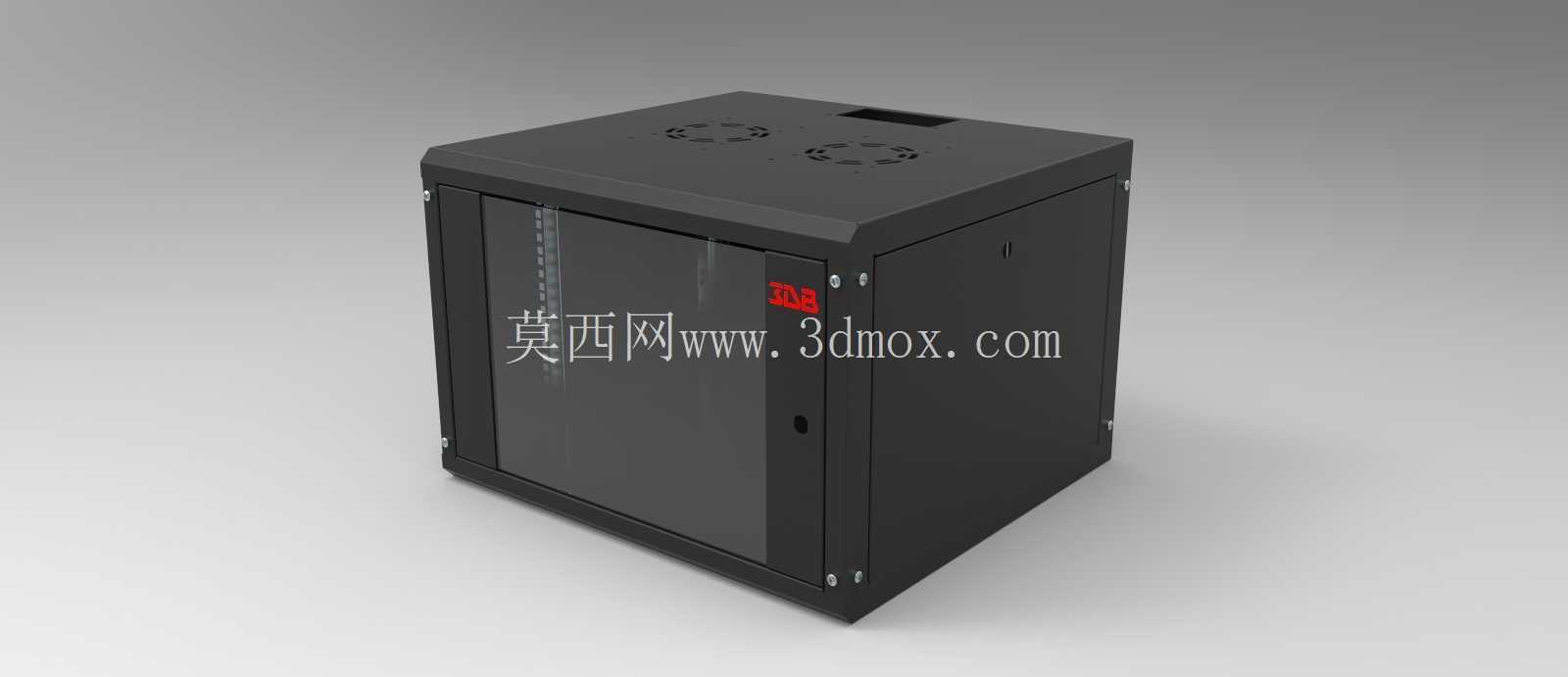

　　从结构强度来看，柜体的承重设计要满足壁挂安装的安全要求，框架的钣金厚度选择要保证装满设备之后不会出现变形，安装孔位的位置做了加强折弯处理，避免长期承重之后孔位开裂。内部的安装立柱采用加厚钣金，设备固定之后不会出现立柱歪斜的情况，保证设备安装的水平度。外观上做了哑光黑的表面处理，耐脏且适合多数工业、办公场景的装修风格，顶部的装饰性通风结构同时兼顾散热功能和外观整体性，不会像普通开孔那样显得粗糙。透明门板采用耐冲击的透明材质，既保证可视性，也能在日常使用中抵御一定的外力碰撞，保护内部设备。
