十八路WIFI加密矿机控制柜体设计

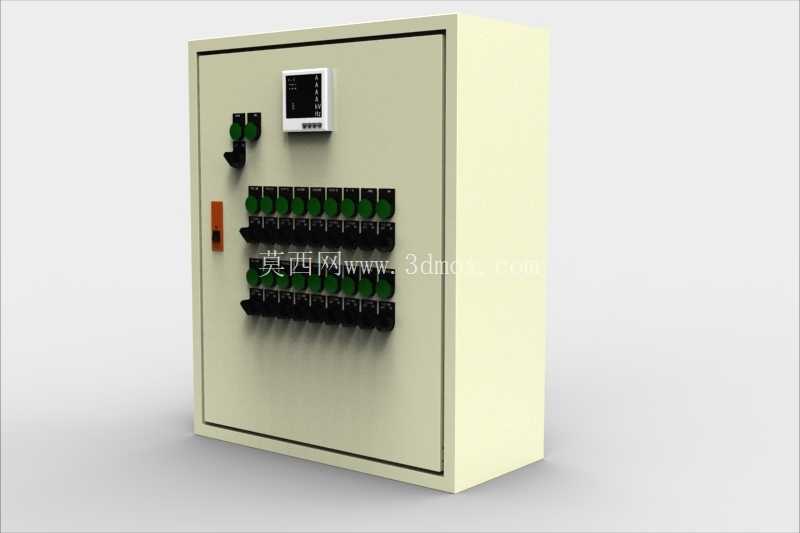

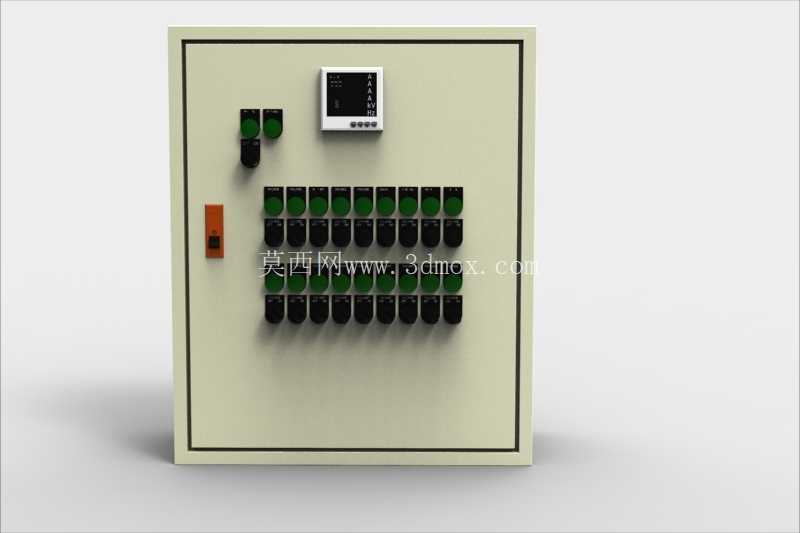

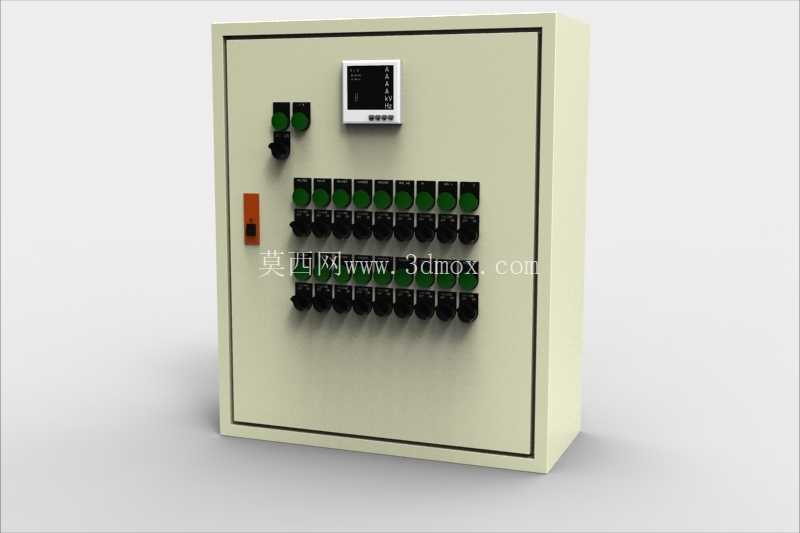

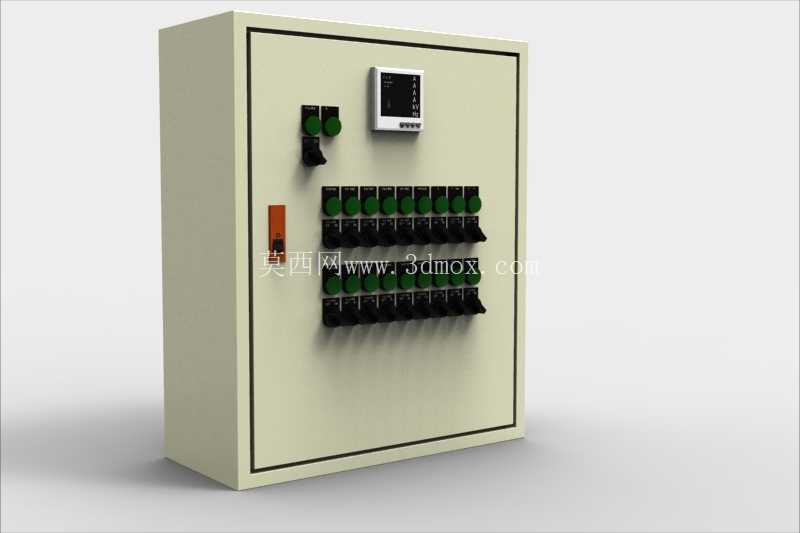

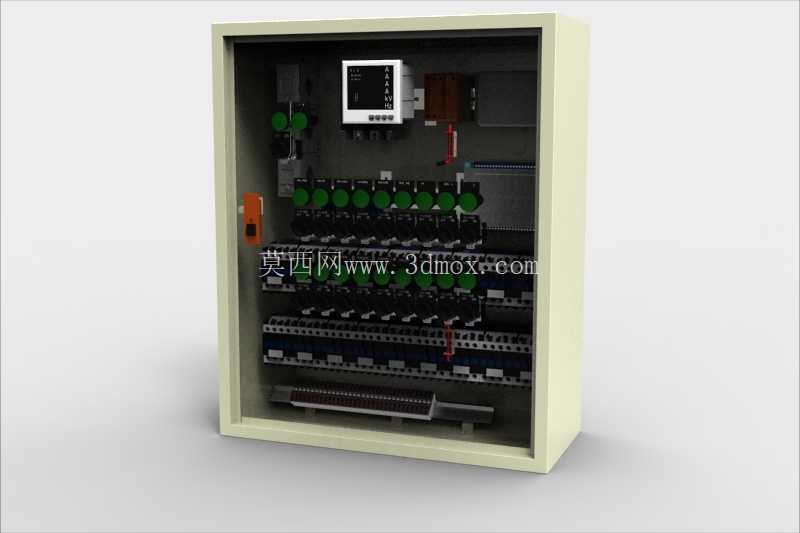

　　从功能特性来看，柜体正面上部设置的数显交互模块，可实时显示每一路回路的电流、电压参数，搭配两个主令控制按钮，可实现本地总电源分合、紧急断电操作；中部整齐排布的十八组断路器手柄，对应每一路矿机的独立供电回路，每一路都具备过载、短路保护能力，单路故障触发时不会影响其他回路的正常运行，大幅降低单点故障对整体挖矿作业的影响；侧面预留的WIFI通讯模块安装位，可实现加密无线数据传输，避免有线网络布线的繁琐，同时加密传输机制可防止控制指令被篡改、截获，保障矿场控制网络的安全性，运维人员可通过终端远程完成单路矿机的重启、断电、参数调整操作，无需进入高噪音、高散热的矿场内部作业。这款控制柜体的设计初衷，是针对加密货币挖矿场景下多台矿机集中管控的实际需求，解决传统矿场布线杂乱、控制分散、运维排查效率低的痛点。在实际矿场部署场景中，单台柜体可同时对接十八台矿机设备，完成供电通断、状态采集、远程管控的全链路功能，适配中小型矿场的分区管控需求，也可作为大型矿场的单元控制节点，通过多柜组网实现全场设备的统一调度。

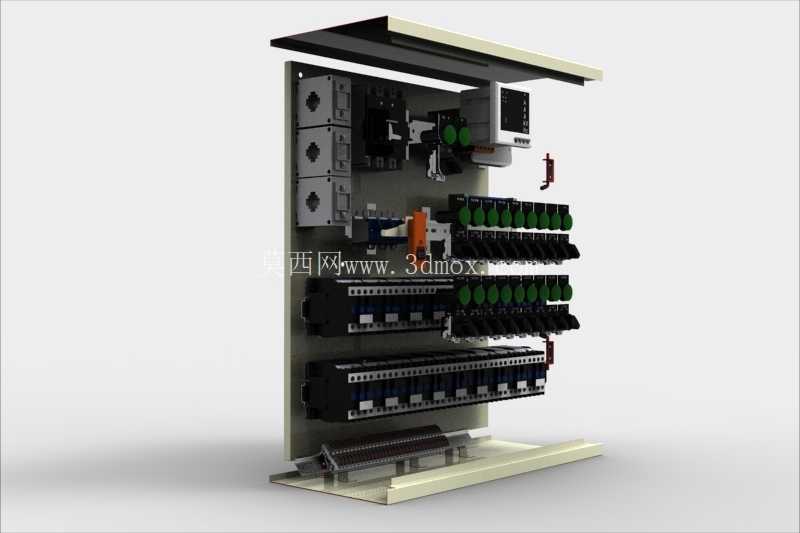

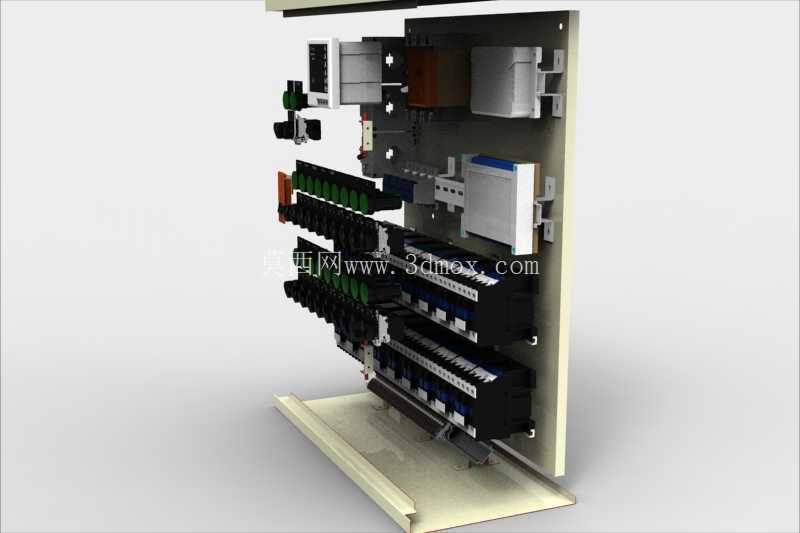

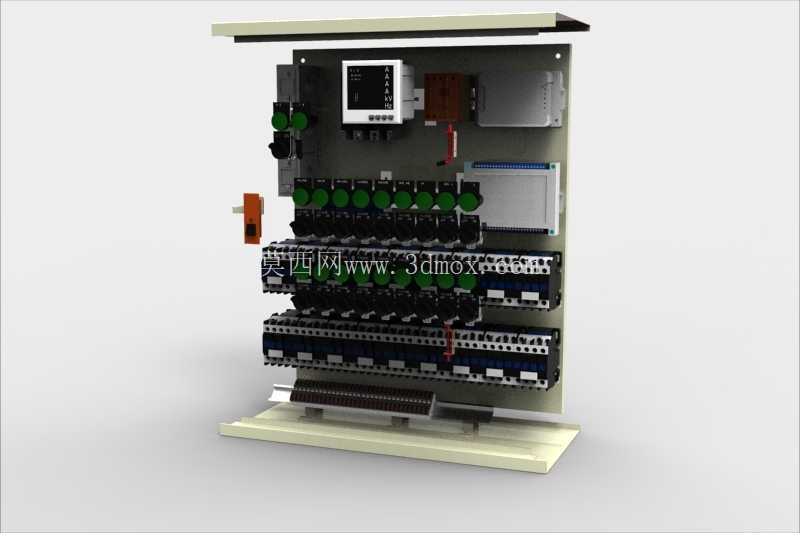

　　设计过程中，首先考虑的是矿场环境的适配性，柜体采用壁挂式安装结构，外壳选用冷轧钢板折弯焊接成型，表面做静电喷塑处理，可适应矿场多粉尘、空气流通性差的环境，防护等级达到IP54，可阻挡大部分粉尘进入柜体内部，避免积灰导致的电气元件接触不良、绝缘下降问题。元件排布遵循电气设计的安全间距要求，主回路走线与控制回路走线分槽布置，强电与弱电区域保持足够的安全距离，减少电磁干扰对WIFI通讯信号、数显模块采集精度的影响；每一路断路器的安装位置都预留了足够的操作空间，手柄操作时不会与相邻元件发生干涉，正面的元件标识区可粘贴回路标签，方便运维人员快速对应矿机编号。

　　安装边界方面，柜体背部设置四个壁挂安装孔，孔位间距符合常规电气柜体壁挂安装的通用尺寸，可直接固定在砖混墙面或者预制支架上，柜体进出线孔设置在底部，采用格兰头密封，布线时线缆从底部进入柜内，可避免顶部落尘、滴水顺着线缆进入柜内；柜体的开门角度可达到120度，内部预留了足够的接线、检修空间，日常维护时打开柜门即可完成所有元件的接线、更换操作，无需拆卸柜体主体。在结构细节处理上，柜门与柜体之间设置了连续的密封胶条，关门后可实现紧密贴合，进一步提升粉尘防护能力；柜内设置了独立的接地排，所有金属外壳、元件金属底座都可靠接地，满足电气安全规范要求，避免漏电风险；数显模块的安装位置处于操作人员站立时的平视高度，无需弯腰或者抬手即可清晰读取参数、操作按钮，符合人机工程学设计要求。

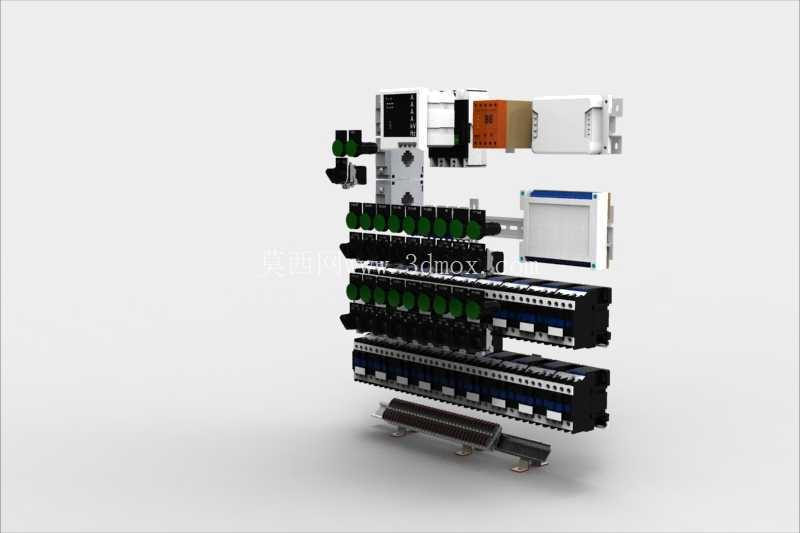

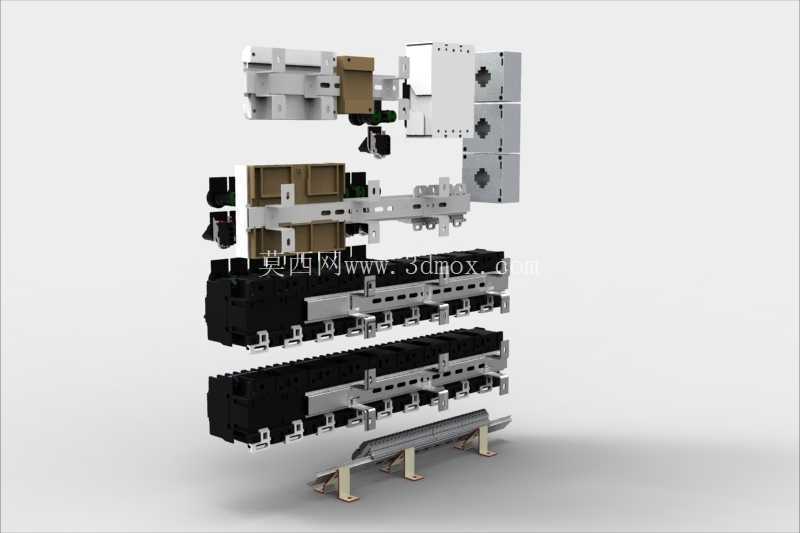

　　这款柜体的三维建模过程中，所有元件的安装尺寸都按照实际选型的工业级元件参数绘制，断路器、按钮、数显模块的开孔尺寸与实物完全匹配，生产时可直接按照模型开孔加工，无需二次核对尺寸；柜内的走线槽、接线端子排的位置都做了合理规划，可容纳十八路主回路线缆与控制信号线的排布，走线整齐有序，方便后期查线、改线作业。针对矿场长时间连续运行的特点，柜体内部还预留了温感安装位，可拓展温度监测功能，当柜内温度超过阈值时可自动触发告警，提醒运维人员及时排查散热问题，避免高温导致的元件老化加速、故障频发问题。
