1.8英寸七段数码显示器件结构建模

　　在工业控制人机交互面板、小型仪器仪表的显示单元选型与结构适配工作中，七段数码显示器件是应用频次极高的基础显示元件，本次建模的1.8英寸规格七段显示器件，对应55mm字高的显示规格，是面向大视距读数场景开发的直插式显示部件。从实际工程应用场景来看，这类大尺寸七段显示器常被用于工业设备的参数数显面板、充电桩计费显示单元、温控设备数值显示区、公共区域计数提示装置等场景，相比小尺寸数码管，该规格的单字显示高度足够支撑3-5米范围内的清晰读数，无需额外加装放大透镜即可满足常规车间、公共设备的读数需求，适配不需要复杂图形显示、仅需输出数字与少量字符的低成本显示方案。

　　从产品功能特性来看，该七段显示器采用标准共阳/共阴引脚定义，单器件可完成0-9数字及少量英文字符的段码点亮输出，器件本体采用黑色遮光塑壳作为基底，每段发光区域做了内凹的聚光结构设计，可减少相邻段的光线串扰，提升显示对比度，避免强光环境下的显示发虚问题。器件侧面预留的定位凸点，是结构装配时的防呆设计，可避免生产组装时引脚插反导致的显示逻辑错误，底部伸出的直插式引脚采用标准2.54mm间距排布，可直接适配通用PCB板的插孔焊接，也可通过配套插座实现可拆卸式安装，方便后期维护更换。

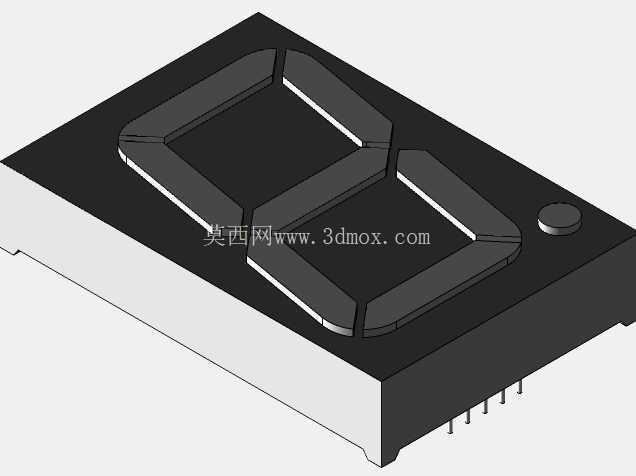

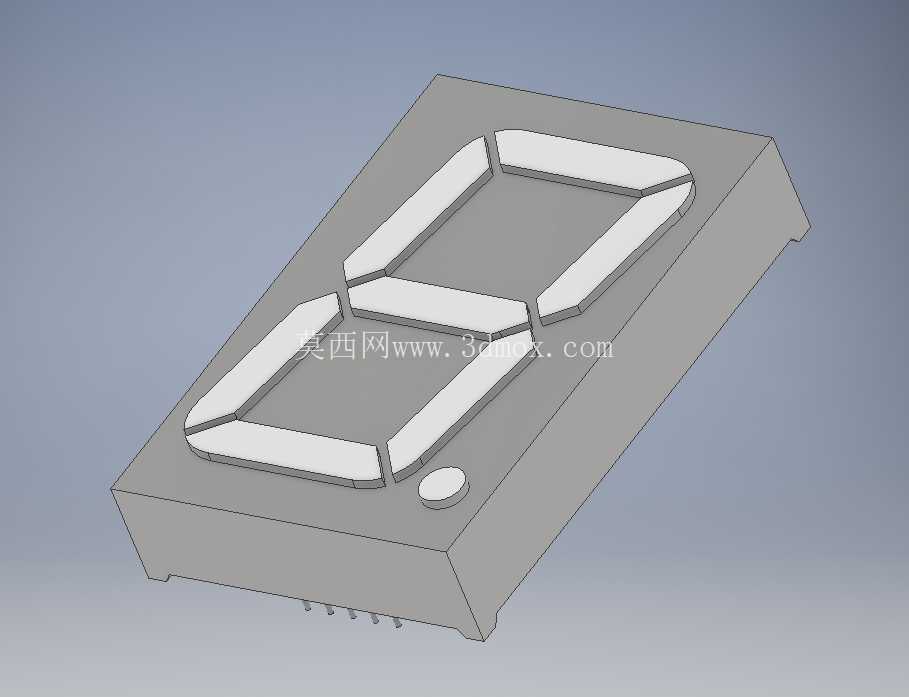

　　在建模思路上，首先围绕器件的实际安装边界做基准定位，先确定塑壳主体的外形轮廓，将显示面的七段发光区做等深内凹处理，每段发光条的边缘做微小倒角，还原实际器件的注塑脱模特征，避免建模时出现尖锐直角不符合生产工艺的问题。引脚部分按照实际伸出长度与线径做等比例建模，每根引脚的位置严格对应实际焊盘间距，保证结构装配时引脚与PCB孔位的同轴度，不会出现装配干涉。塑壳表面的哑光质感、发光段的半透明材质特征也在模型中做了区分，方便后续做装配渲染时还原真实器件的视觉效果。

　　外形尺寸与安装边界方面，该器件的字高为1.8英寸即55mm，整体塑壳的长宽尺寸围绕显示区域做均匀留边，安装时需要在面板上预留对应尺寸的矩形开孔，开孔边缘与器件塑壳的单边间隙控制在0.1-0.2mm即可，既方便装配插入，也不会出现过大缝隙导致灰尘进入设备内部。器件背部的引脚伸出长度需要匹配PCB板与面板的安装间距，建模时预留的引脚长度可满足常规面板厚度加PCB板间距的装配需求，若有特殊安装距离要求，也可基于该模型快速调整引脚长度参数，无需重新绘制整体结构。在做面板结构设计时，还需要注意器件显示面与面板表面的齐平度，一般控制显示面略低于面板表面0.1mm左右，避免运输或使用过程中摩擦刮花发光区域，同时可在器件与面板之间加装薄型泡棉胶条，起到防尘减震的作用，提升设备在工业振动环境下的使用寿命。

　　对于结构设计从业者来说，这类标准电子元件的精准三维模型，可直接导入设备整体装配体中做干涉检查，提前预判安装时的空间冲突问题，避免实际打样后出现元件与周边结构件碰擦、引脚长度不足无法焊接等问题。在做显示面板的布局设计时，可直接调用该模型排布多个数码管的间距，保证不同显示位之间的视觉一致性，让最终成品的显示区域排布更规整，读数体验更顺畅。相比自行测绘建模，精准还原的元件模型可大幅减少结构设计阶段的重复工作量，提升选型适配的效率，也能避免因尺寸误差导致的生产返工问题。
