日常做PC硬件结构适配的时候,风冷CPU散热器是绕不开的核心部件,不管是消费级台式机组装、工业控制计算机内部散热配套,还是小型嵌入式工控主机的热管理方案选型,这类散热模组的结构合理性直接决定核心计算芯片的长时间运行稳定性。很多刚接触结构设计的工程师容易把这类散热器的设计重点全堆在鳍片面积或者风扇转速上,实际落地的时候才会发现,安装边界、配合干涉、接触压力这些细节才是决定散热效果能不能达标的关键。

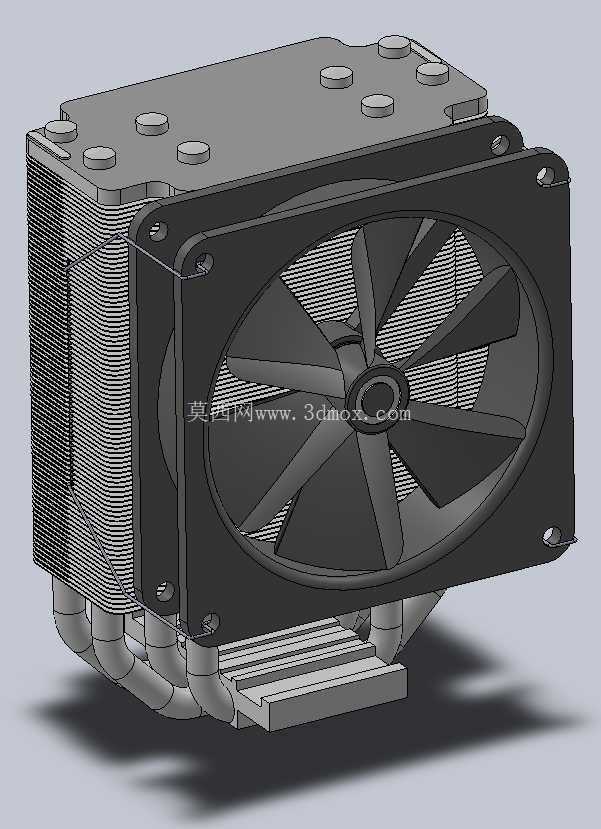

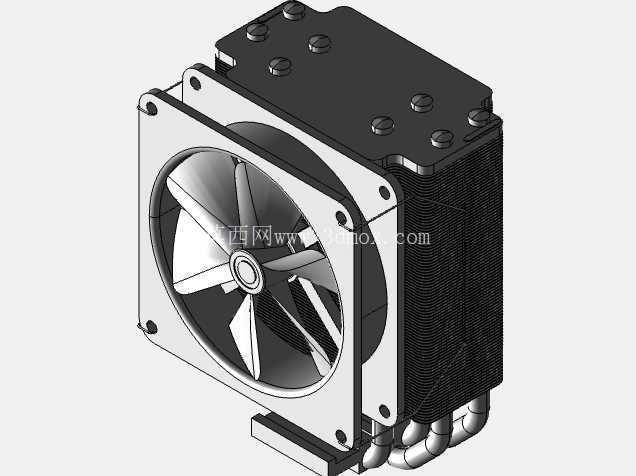

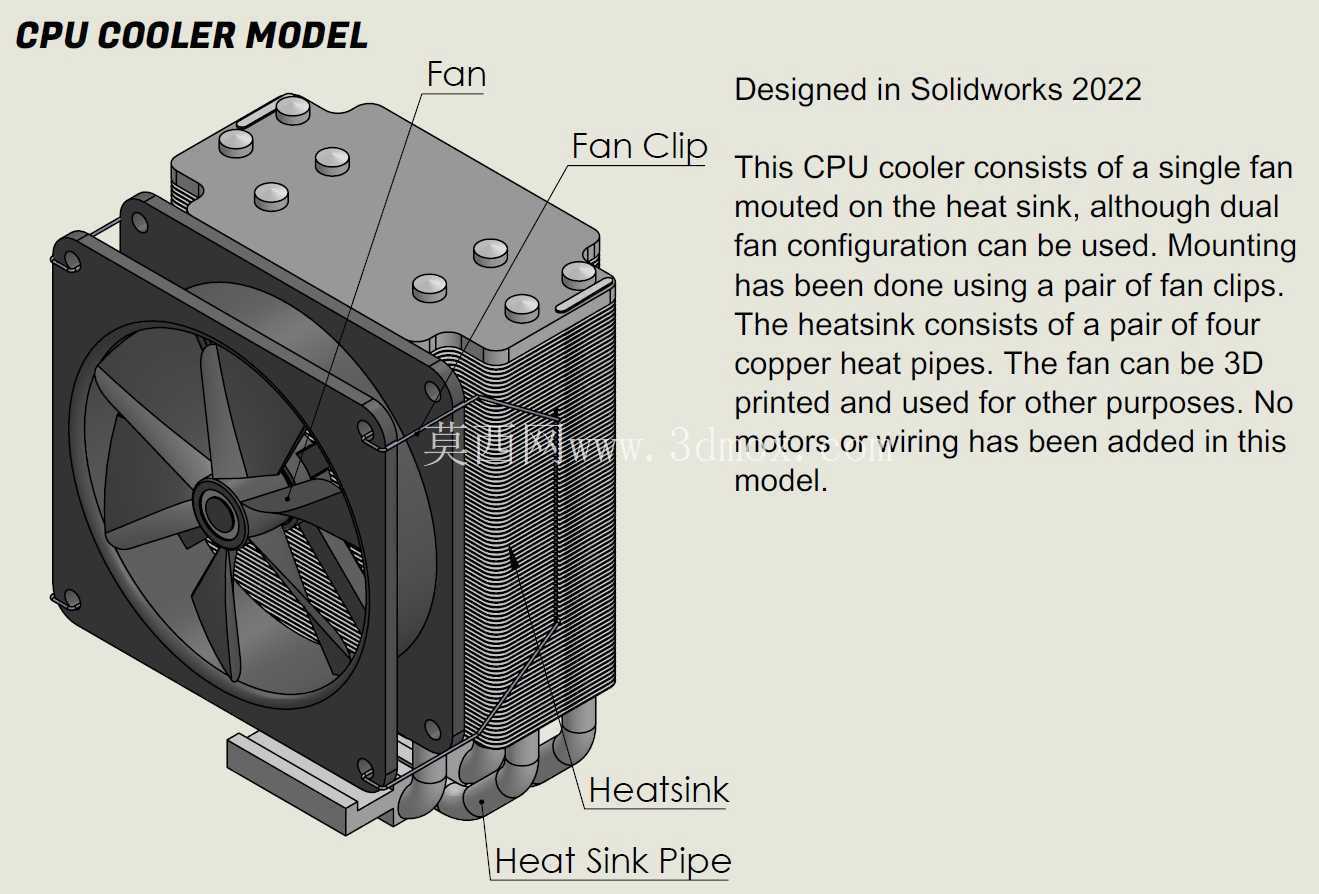

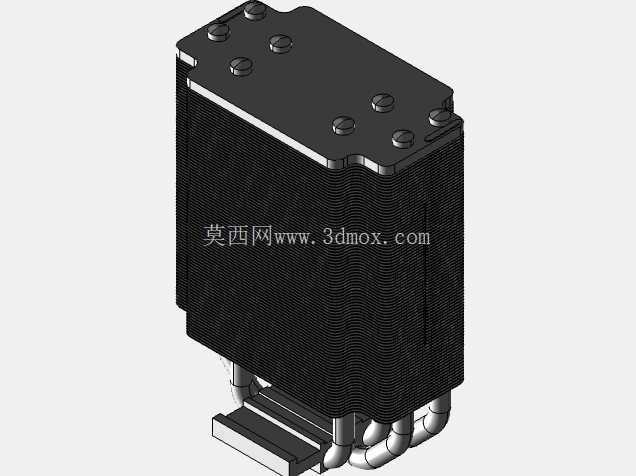

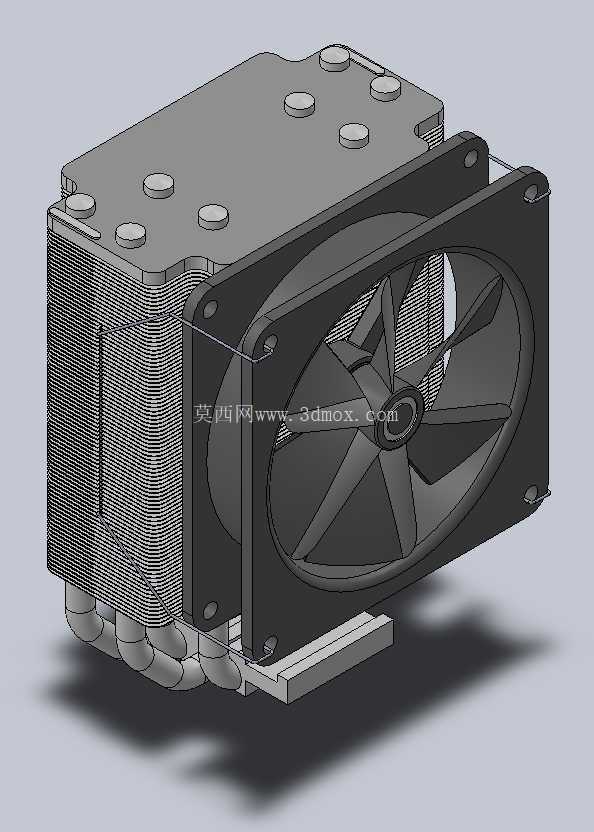

这套散热结构采用的是热管直触加侧吹风扇的经典布局,底部的铜质热管直接与CPU顶盖接触,能够快速将芯片工作产生的热量传导至上方的铝制散热鳍片组,鳍片采用密集错列排布,在有限的机箱内部空间里最大化拓展热交换面积,配合侧置的轴流风扇形成定向风道,将鳍片上携带的热量直接排出机箱外部,避免热量在机箱内部淤积影响其他硬件的运行温度。在结构配合的处理上,散热鳍片与风扇的安装框架之间做了针对性的干涉设计,这种设计并非建模失误,而是考虑到实际生产中铝制鳍片的冲压公差、风扇安装架的注塑形变,通过预留的过盈配合量,能够让风扇与鳍片组之间实现紧密贴合,避免长期使用过程中因为风扇震动出现配合间隙,防止风道漏风影响整体散热效率,同时也能减少风扇运行时的共振噪音。

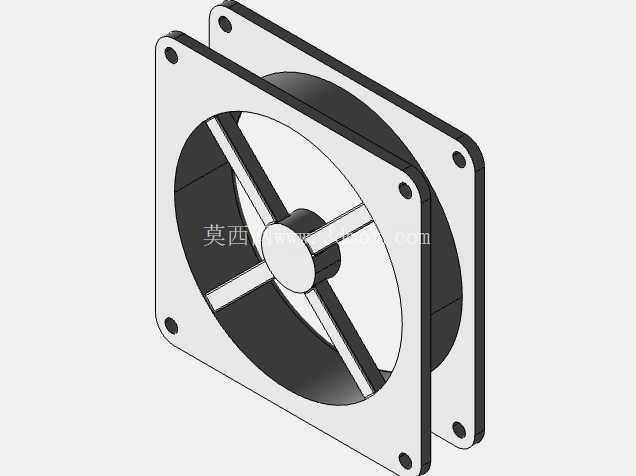

从安装边界来看,这套模组的底部安装底座完全适配主流消费级CPU的扣具孔位,整体高度控制在常规ATX机箱的CPU散热限高范围内,不会出现安装后与机箱侧盖干涉的问题,鳍片组的宽度方向也预留了足够的内存插槽避让空间,不会遮挡高马甲内存条的安装位,对于主板供电模块的散热片也做了对应的边角切角处理,适配绝大多数主流规格的消费级主板。热管的弯折弧度经过优化,既保证了足够的导热距离,也没有出现过大的弯折角度导致热管内部毛细结构受损,影响热管的导热效率。风扇的固定采用四角减震胶钉的安装方式,能够有效吸收风扇高速运转时产生的震动,避免震动传递到主板上引发其他部件的共振问题。
在实际应用场景中,这类风冷散热模组不仅可以用于常规台式电脑的CPU散热,经过扣具适配调整后,也可以用于工业控制板卡上的高功耗主控芯片、服务器内部的辅助散热节点、甚至是部分大功率嵌入式开发板的主动散热方案。设计过程中没有加入额外的接线端子与电机本体的细化结构,核心是聚焦散热模组本身的热传导路径、结构配合关系、安装适配边界的呈现,方便结构工程师在做整机内部布局时直接调用参考,核对散热限高、扣具位置、风道走向等关键参数,不需要再额外拆解模型去剔除无关的电气结构件。很多工程师在选型散热模组的时候,往往只关注标称的散热功率,忽略了实际安装时的空间干涉问题,比如鳍片过高顶到侧盖、风扇位置与内存插槽冲突、热管与主板供电散热片干涉等,这些问题在实际装机时都会导致方案无法落地,而这套模型在设计阶段就已经把这些常见的适配问题考虑在内,所有的外部轮廓尺寸都按照通用硬件的规格做了避让,能够适配绝大多数常规装机场景的需求。
从热设计的角度来看,鳍片的间距设置也经过了考量,既不会因为鳍片过密导致风阻过大,让风扇的风压不足以穿透整个鳍片组,也不会因为鳍片间距过大导致热交换面积不足,无法带走高负载下CPU产生的热量。热管的数量排布也兼顾了导热效率与成本控制,能够满足常规功耗级别CPU的散热需求,在满负载运行状态下能够将CPU的核心温度控制在合理区间内,避免因为过热触发降频机制影响计算性能。整个模组的结构拆分逻辑也符合实际生产的装配流程,从底部底座、热管、鳍片组到风扇安装架、风扇本体,每个部件都可以单独拆分加工,不需要做特殊的一体化成型工艺,能够有效控制生产制造成本,适合批量量产使用。
- 全部评论(0)
- 模板大小: 35.88 MB
- 售价:5金币
- 下载次数: 148
- 系统要求: STEP / IGES,Rendering
- 软件分类: 通用机械零部件
