三辐式异形通孔连接结构零件

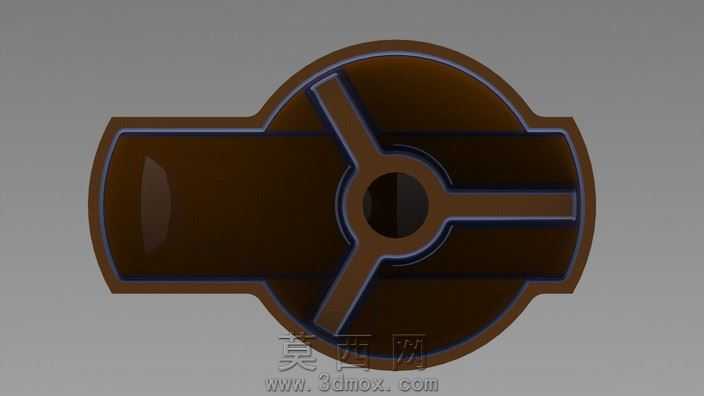

该模型是一款面向初学者设计的三辐式异形连接结构零件，建模过程以SolidWorks为基础操作平台，从基础草图绘制开始逐步完成全流程建模练习。首先在基准面上绘制零件的外轮廓草图，整体轮廓采用对称式异形设计，左右两侧为平直的延伸段，上下两端为圆弧过渡的凸起结构，保证整体造型的对称性与结构辨识度。随后绘制中心通孔的圆形草图，以及三条均匀分布的辐条轮廓，三条辐条以中心孔为原点呈120度夹角分布，分别连接中心孔区域与外侧的环形主体结构，辐条边缘采用圆角过渡处理，避免应力集中问题。建模过程中依次使用拉伸凸台命令生成零件的主体厚度，再通过拉伸切除命令完成中心通孔与辐条间镂空区域的加工，所有边角位置均添加统一规格的圆角特征，让零件整体过渡更加顺滑自然。材质设置环节选择半透明棕色硬质工程塑料材质，调整材质的透明度、反光度与折射参数，让模型呈现出半通透的视觉效果，同时添加淡蓝色的边缘发光效果，突出零件的轮廓边界与结构层次。渲染环节采用灰色纯色背景，搭配柔和的漫反射光照，避免强烈反光遮挡零件的结构细节，能够清晰展示零件的整体造型、辐条分布、通孔位置以及各部分的厚度比例。该模型整合了草图绘制、对称约束、拉伸凸台、拉伸切除、圆角处理、材质赋予、基础渲染等多个常用的三维建模操作步骤，所有特征的创建逻辑清晰，参数设置简单易懂，没有复杂的曲面造型与特殊工艺特征，非常适合刚接触三维建模的新手进行分步练习，帮助初学者快速掌握基础建模命令的使用方法，理解零件从草图到实体的完整创建逻辑，熟悉结构设计中对称布局、圆角过渡、镂空减重的基础设计思路，通过单个模型的练习就能串联起多个常用操作的使用技巧，降低初学者的学习门槛，快速建立三维建模的操作信心。
