立式机床刀架结构三维设计模型

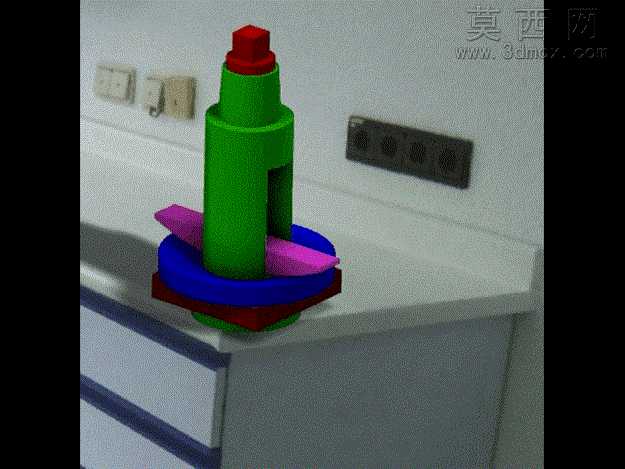

本模型为立式机床配套刀架的三维结构设计，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计规范，对刀架各组成部件进行了1:1等比例还原，完整呈现了刀架的装配关系与功能结构。模型整体采用立式同轴布局，主体为阶梯式圆柱轴身结构，轴身自上而下依次设置顶部锁紧段、导向定位段、刀具装夹段以及底部安装固定段，各段轴径根据受力需求做差异化设计，既保证了整体结构强度，又兼顾了轻量化设计要求。顶部锁紧段采用红色醒目标识，用于刀架安装后的轴向锁紧固定，可有效避免加工过程中刀架出现轴向窜动；导向定位段设置有环形凸台结构，用于刀架与机床安装座的配合定位，保证刀架安装的同轴度精度；刀具装夹段设置有紫色定位卡槽与蓝色锁紧压环结构，可实现多类刀具的快速装夹与定位，卡槽结构经过受力优化，可承受切削过程中的径向切削力，避免刀具出现晃动偏移；底部安装段设置有多层叠合的定位结构，可与机床刀架安装座实现精准配合，保证刀架安装后的位置精度。建模过程中对各部件的配合公差进行了预设，轴类部件与孔类部件采用间隙配合设计，锁紧部件采用过盈配合设计，符合实际机械加工的装配要求。材质渲染方面，模型采用不同颜色区分各功能部件，主体轴身采用绿色工程材质模拟，锁紧部件采用红色金属材质模拟，定位装夹部件分别采用紫色、蓝色、暗红色材质区分，既清晰呈现了各部件的功能分区，又提升了模型的可视化效果，便于设计人员快速识别各结构的功能作用。设计思路上，该刀架结构兼顾了装夹稳定性与换刀便捷性，整体结构紧凑，无冗余设计，各功能部件均可实现独立拆装，便于后期的维护与部件更换，可直接应用于普通立式机床的刀具装夹系统设计，也可作为数控车床刀架设计的参考原型，模型包含完整的装配体结构与各零件的建模参数，可根据实际使用需求对各部分尺寸进行参数化调整，适配不同规格的机床安装需求。
