Ubiquiti UniFi Dream Machine Pro网络设备

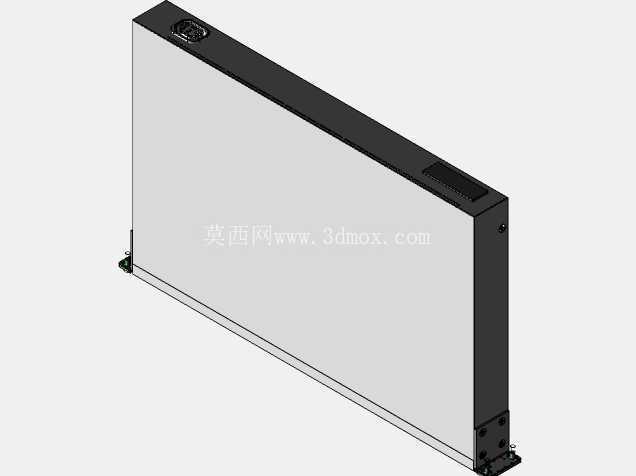

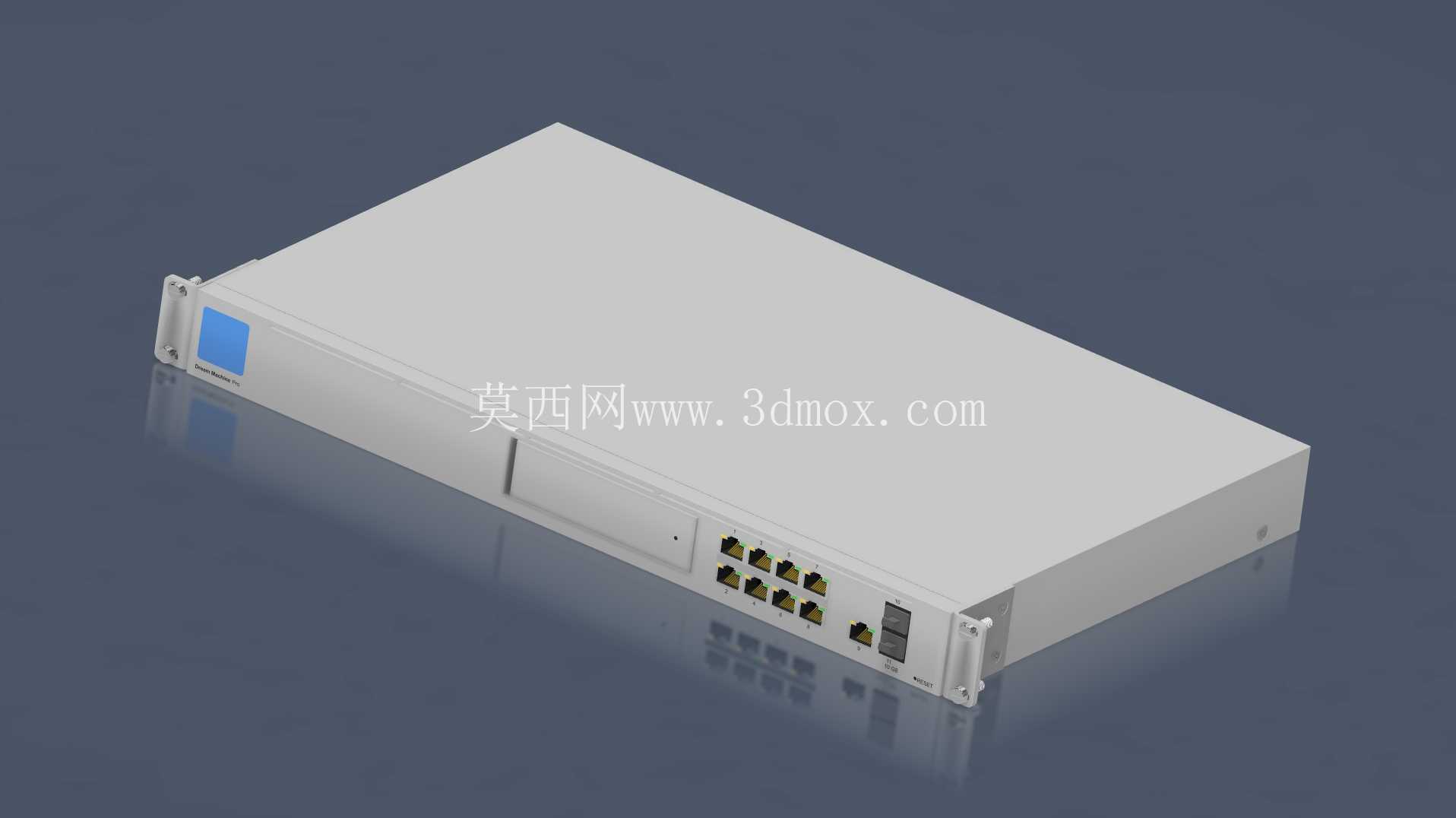

　　在企业级网络部署、机房搭建、弱电系统集成的实际项目里，机架式网络核心设备的三维建模精度，直接影响着机柜布局规划、走线设计、设备兼容性校验的落地效率，这款面向标准机柜安装场景的核心网络设备模型，完全贴合19英寸标准机架的安装规范做结构还原，能直接导入各类三维布局场景中完成机柜排布、空间预留、安装干涉检查等前期设计工作。做过机房布局设计的工程师都清楚，核心网关类设备的安装边界如果把控不准，很容易出现上架后和相邻设备的理线架、PDU电源、交换机预留空间冲突的问题，甚至会因为设备深度估算错误，导致机柜后门无法正常闭合，这款模型在结构还原时，完整保留了设备的实际安装耳尺寸、机身主体厚度、前后侧接口的凸起边界，连设备顶部和侧面的散热格栅凸起结构都做了精准还原，能让设计人员在做机柜排布时，精准预留出前后方的走线空间、散热风道空间，避免后期施工时出现空间不足的问题。从设备本身的功能定位来看，这类设备是企业网络的核心网关载体，集成了路由、交换控制、安全防护、网络管理等多重功能，通常部署在标准网络机柜的上部位置，方便运维人员日常操作和状态查看，模型还原了设备正面的平整面板结构、背面的接口区域安装边界，以及两侧安装耳的固定孔位位置，在做安装结构设计时，可以直接根据模型的孔位尺寸匹配机柜立柱的固定点位，不需要再反复核对设备的安装孔距参数。

　　在实际的三维设计应用中，这类模型不仅可以用于机房整体布局的可视化展示，还能用于弱电项目的投标方案演示、机柜装配指导文件制作、网络拓扑的实物化场景搭建，很多做系统集成的工程师在前期方案沟通时，用精准的设备模型搭建出完整的机柜排布效果，能让客户非常直观地看到设备上架后的实际状态，比单纯的参数表格和平面示意图沟通效率高很多。设计这类机架式网络设备模型的时候，核心要把控的是安装配合尺寸的准确性，而不是过度追求无关细节的冗余，比如设备的安装耳突出机身的长度、固定孔的间距、机身整体的宽度高度深度，这些尺寸直接决定了模型能不能用于实际的安装设计，这款模型在这些关键尺寸上都做了精准还原，同时简化了对布局设计没有影响的内部细碎结构，既保证了设计使用的精度，又不会因为模型面数过多影响大场景布局的运行流畅度。

　　很多刚接触机房设计的工程师容易忽略设备的散热预留空间，这类核心网络设备的侧面和顶部都有散热通风结构，在排布相邻设备的时候，必须预留出足够的通风间隙，模型完整还原了散热区域的位置和凸起结构，能提醒设计人员在排布设备时避开通风区域的遮挡，保证设备上架后的散热效率，避免因为布局不合理导致设备运行过热的问题。另外在做机柜走线设计的时候，设备的接口位置直接决定了理线架的安装位置和网线、光纤的走线路径，模型还原了设备前后侧接口区域的整体边界，设计人员可以根据接口的位置提前规划理线环的安装点位、线缆的弯曲半径预留，让整个机柜的走线布局更加规整，减少后期施工时的线缆调整工作量。

　　对于做网络设备相关结构配套设计的工程师来说，这款模型还可以用于设备防尘面板、机柜理线附件、安装固定支架的适配设计，通过直接和模型做配合干涉检查，能快速验证配套结构的尺寸合理性，减少实物打样的迭代次数，缩短配套产品的开发周期。在日常的建模工作中，很多通用机架设备的模型往往只做了大致的外形方块，忽略了安装耳、接口凸起、散热结构这些关键细节，导致模型只能做简单的效果展示，没法用于实际的工程设计，这款模型在细节把控上完全贴合工程使用需求，所有和安装、布局、配合相关的结构都做了准确还原，能直接对接实际的工程设计场景，不管是做机房整体布局、机柜装配设计，还是配套结构开发，都能提供准确的三维结构参考。
