树莓派HDMI转CSI摄像头转接板结构设计

　　在嵌入式视觉项目的落地过程中，不少开发者都会遇到标准HDMI接口摄像头无法直接接入树莓派CSI接口的痛点，这款转接板的设计正是为了打通这一硬件链路，让市面上常见的HDMI输出摄像头模块能够直接适配树莓派的原生摄像头接口，无需额外占用USB带宽，也能规避USB摄像头在高帧率传输下的延迟、丢帧问题。从实际应用场景来看，这类转接板常被用在树莓派搭建的智能视觉检测小设备、便携影像采集终端、开源机器人视觉模组、小型工业图像采集工位上，尤其是在需要把常规HDMI输出的工业小相机、微距摄像头、长焦摄像模块接入树莓派做二次开发的场景里，它能省去接口转换的额外电路设计，直接完成信号链路的硬件适配。

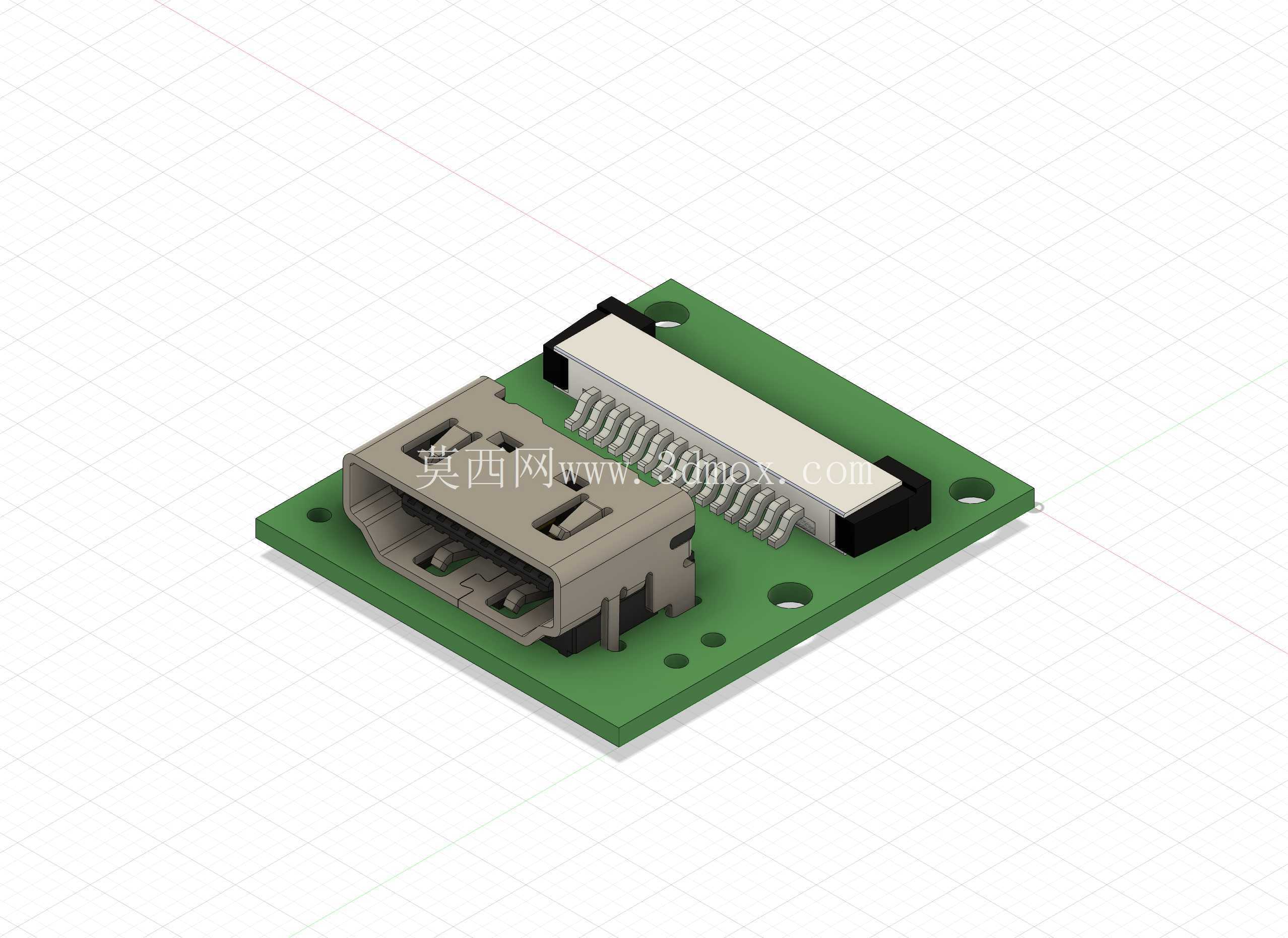

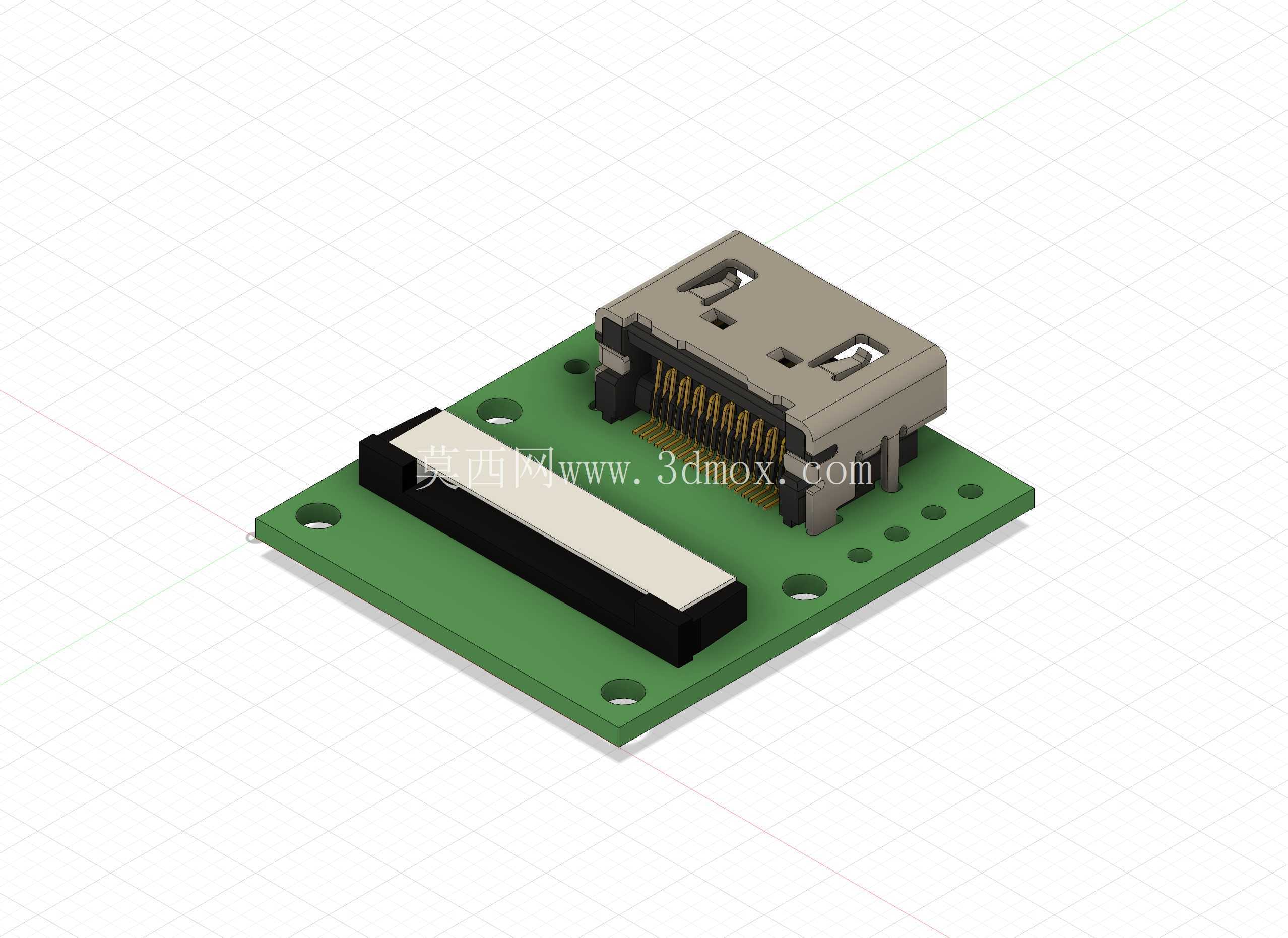

　　从结构设计的角度看，这块转接板采用标准FR-4玻纤板作为基材，整体外形为矩形板件，四个角预留了标准的M2.5安装孔位，孔位间距匹配树莓派官方HAT扩展板的通用安装尺寸，既可以直接通过铜柱固定在树莓派主板上方，也能单独安装在设备壳体的预留安装位上，安装边界不会超出树莓派主板的投影范围，不会和树莓派上的USB、以太网、GPIO接口产生结构干涉。板载的HDMI母座采用标准A型HDMI接口封装，接口位置布置在板件的短边一侧，接口端面和板边齐平，方便HDMI线材直接插拔，不会因为板件安装后出现接口被遮挡、线材弯折半径不足的问题；另一侧布置的是15pin FPC软排线座，座体高度控制在3mm以内，排线引出方向平行于板面，适配树莓派官方CSI排线的插入方向，排线安装后不会和上层叠加的其他扩展板产生空间冲突。

　　在元件布局的设计思路上，设计时优先考虑了信号完整性和安装兼容性：HDMI接口的差分信号走线做了等长处理，对应的ESD保护元件紧贴接口引脚布置，缩短静电泄放路径，提升接口的抗干扰能力；板上的信号转换芯片布置在HDMI座和FPC座之间的中心区域，芯片下方预留了足够的铺铜散热区域，长时间工作时芯片热量可以通过板面铺铜快速散出，不会出现局部过热导致的信号不稳定问题。板上所有贴片元件的高度都控制在5mm以内，最高的元件就是HDMI接口本身，整体板件的最大厚度不超过8mm，在紧凑的嵌入式设备内部安装时，不会占用过多的垂直空间，哪怕是塞进厚度仅1cm的定制壳体里，也能留出足够的线材插拔空间。

　　实际使用时，这款转接板不需要额外的供电电路，直接通过CSI排线从树莓派主板取电即可工作，供电线路上预留了滤波电容位置，能够滤除主板供电的纹波干扰，保证信号转换的稳定性。结构设计上还考虑了生产组装的便利性，所有元件都采用贴片封装，适合SMT批量生产，板边做了圆角处理，没有尖锐的毛刺，安装时不会划伤排线或者操作人员的手部。安装孔位做了沉铜处理，既可以用铜柱螺丝固定，也能根据实际项目需求用双面胶、扎带等方式临时固定，适配不同的安装场景。对于做嵌入式设备结构设计的工程师来说，这个转接板的三维模型可以直接导入到整机装配文件里，提前核对安装空间、接口位置、线材走向，避免在打样阶段出现结构干涉、接口对位不准的问题，大幅缩短小批量定制设备的开发周期。在做树莓派相关的视觉项目选型时，也可以通过这个模型直观评估转接板和其他配件的空间匹配度，提前规划壳体的开孔位置、固定柱的高度，减少后期改模的成本。
