手动打磨机磨盘结构三维设计

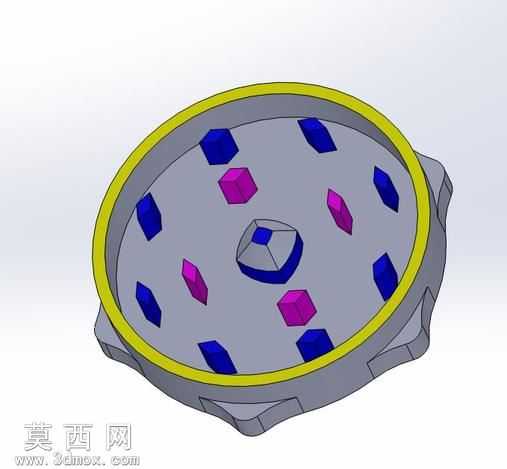

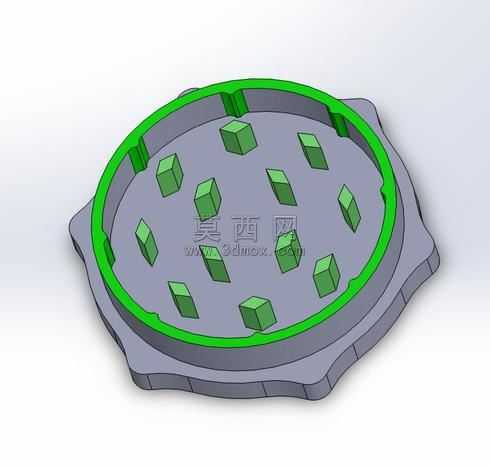

本作品为手动打磨机的核心磨盘组件三维设计，整体采用参数化建模方式完成全定义结构搭建，可直接对接数控铣削加工路径生成与G代码输出，适配1/8立铣刀的加工工艺需求，无需额外进行刀具参数更改即可直接投入生产使用。建模过程中首先对磨盘的整体轮廓进行草绘绘制，底部采用带波浪形防滑边的圆盘基座结构，边缘做圆弧过渡处理，既提升手持操作时的握持摩擦力，也避免尖锐边角带来的操作安全隐患。基座上方设置一圈环形绿色围挡结构，围挡与基座之间通过均匀分布的竖向卡位凸块实现嵌合固定，无需额外紧固件即可完成围挡的装配，围挡的高度经过反复参数调试，刚好可以阻挡打磨过程中碎屑向外飞溅，同时不会干涉打磨作业的操作视野。围挡内部的基座工作面上，按照环形阵列方式均匀排布了12个六面体磨块安装座，每个安装座的尺寸、倾斜角度都经过精确计算，保证安装打磨耗材后，整个工作面的打磨受力均匀，不会出现局部打磨压力过大或过小的问题，阵列排布的方式也让磨块磨损后可以单独更换，降低耗材使用成本。材质设置上，基座部分采用硬质工程塑料的哑光灰材质渲染，还原实际生产中尼龙加纤材质的质感，围挡部分采用亮面绿色工程塑料材质，既和基座形成视觉区分，也方便作业时快速识别围挡边界，安装座部分采用和基座一致的材质，保证整体结构的材质统一性。结构设计上充分考虑了手动打磨作业的使用场景，整体重量控制在合理区间，长时间手持操作不会产生过重的负担，所有边角都做了R角处理，没有尖锐的应力集中点，提升了零件的结构强度和使用寿命，同时也让加工过程中刀具走刀更加顺畅，减少加工时的刀具磨损。整个模型的所有尺寸都做了参数化关联，后续如果需要适配不同规格的打磨耗材，只需要修改对应参数即可快速完成模型更新，无需重新进行整体建模，大幅提升了设计迭代的效率。
