履带式行走机构曲霉轨道结构设计

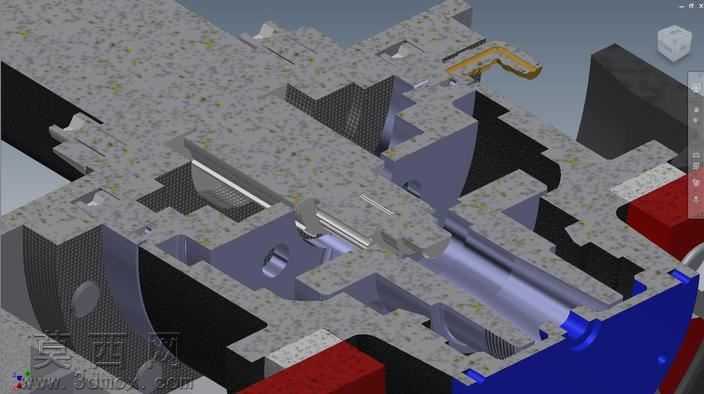

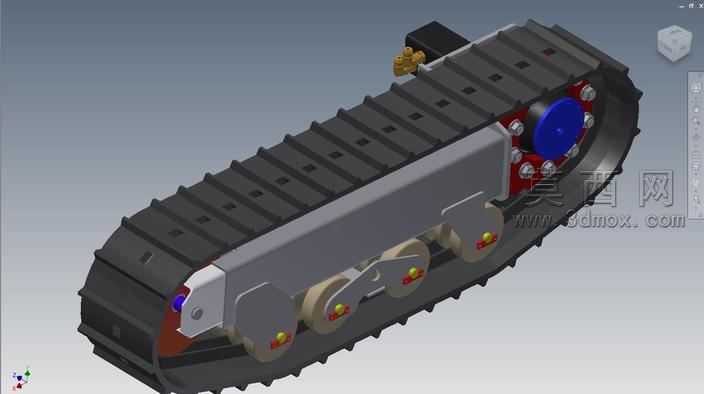

该作品为履带式行走机构的曲霉轨道三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程中对履带行走单元的各组成部件进行了独立的参数化定义，便于后续根据不同负载需求调整尺寸参数。模型整体结构包含橡胶履带主体、驱动轮、多组承重轮、张紧轮、侧边防护机架以及端部驱动安装座，各部件之间的装配关系完全按照实际机械传动逻辑进行约束，可实现完整的履带传动运动仿真。材质渲染方面，履带部分采用高耐磨橡胶材质，表面设置有均匀分布的防滑齿结构，渲染时调整了橡胶材质的粗糙度与哑光属性，还原真实履带的质感；承重轮与驱动轮的轮体采用硬质工程塑料材质，轮轴部分采用金属材质，表面做了金属光泽与细微磨损纹理的处理，提升模型的真实感；侧边机架采用钣金折弯结构建模，表面赋予灰色金属烤漆材质，端部的驱动安装座预留了电机安装定位孔，可直接适配标准伺服电机的安装尺寸。设计思路上，该曲霉轨道结构重点优化了履带在曲线轨道上的行走适配性，通过调整承重轮的摆臂结构，让履带在经过弯曲路径时可以自动调整张紧度，避免履带脱轨问题；多组独立悬挂的承重轮设计，可让行走机构在不平整路面上保持足够的接地面积，提升行走稳定性；驱动轮采用齿形啮合结构，与履带内侧的驱动齿槽精准配合，传动过程中无打滑问题，传动效率更高。建模过程中对所有配合面都做了公差预留设计，各转动部件之间预留了合理的转动间隙，完全符合实际机械加工的装配要求，可直接导出工程图纸用于实际生产加工。
