三星S9 Ultra平板电脑1:1外观结构建模

　　从实际工程用途来看，这类等比例外观模型首先可以为保护壳、触控笔、外接键盘、磁吸支架等周边配件的开发提供精准的装配基准，配件厂商不需要拿到实体样机，就可以基于模型完成卡扣位置、磁吸点位、包裹余量的设计，大幅缩短配件的开发周期，同时能提前验证配件与主机的贴合度，避免开模后出现装配间隙过大、按键对位不准、接口遮挡等常见问题。在产品本身的设计流程中，这类外观模型也承担着人机交互验证的作用，工程师可以将模型导入虚拟仿真环境，模拟单手握持、双手操作、桌面放置等不同使用姿态下的握持手感，校核侧边按键的位置是否符合人体工程学要求，边角的R角弧度是否会在长时间握持时产生硌手感，整机的厚度比例是否兼顾便携性与视觉质感。在消费电子结构设计领域，手持智能终端的外观结构建模是产品开发前期的核心环节，这类1:1比例的数码产品三维模型，主要应用于产品外观评审、配套配件开发、装配干涉验证、人机工程校核等多个工程场景。不同于概念设计阶段的写意模型，该模型严格按照实体产品的实际尺寸进行构建，完整还原了三星S9 Ultra平板电脑的整机轮廓、边角弧度、侧边按键布局、屏幕边框比例等所有外观细节，能够直接对接后续的结构深化设计工作。

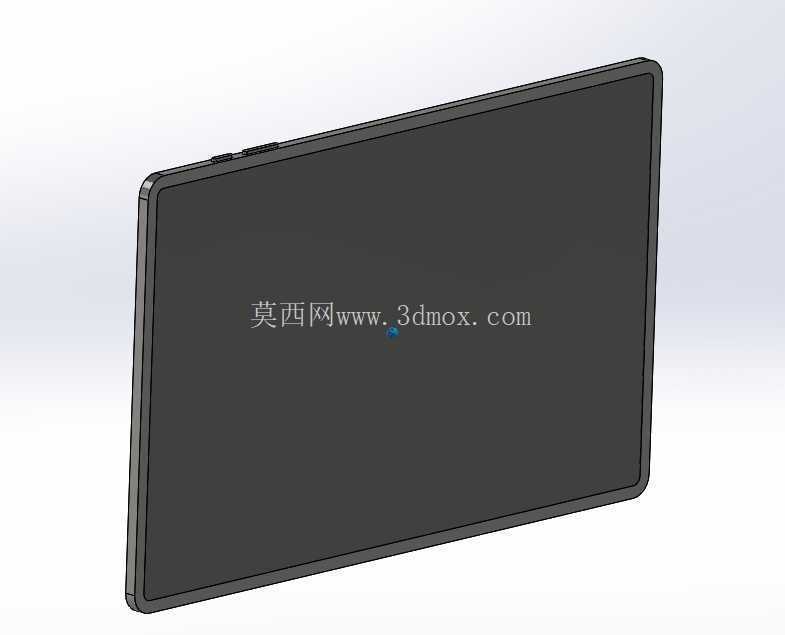

　　从设计思路层面，该模型采用自顶向下的建模逻辑，首先确定整机的长宽高基准尺寸，以屏幕显示区域作为核心定位基准，依次向四周延伸构建屏幕边框、中框结构、后盖轮廓，所有曲面过渡均采用G2连续的曲率约束，保证边角位置的曲面顺滑无折痕，还原实体产品的金属中框与玻璃后盖衔接处的自然过渡效果。侧边的实体按键单独构建独立特征，准确还原按键的凸起高度、按键与中框之间的间隙尺寸，按键的边缘做了微小的倒角处理，和实体产品的按键触感保持一致。模型的屏幕区域做了分层处理，区分了玻璃盖板、显示区域、屏幕边框的不同层级，能够直观呈现屏幕的黑边宽度与整机的屏占比参数，为后续的屏幕装配结构设计提供参考。

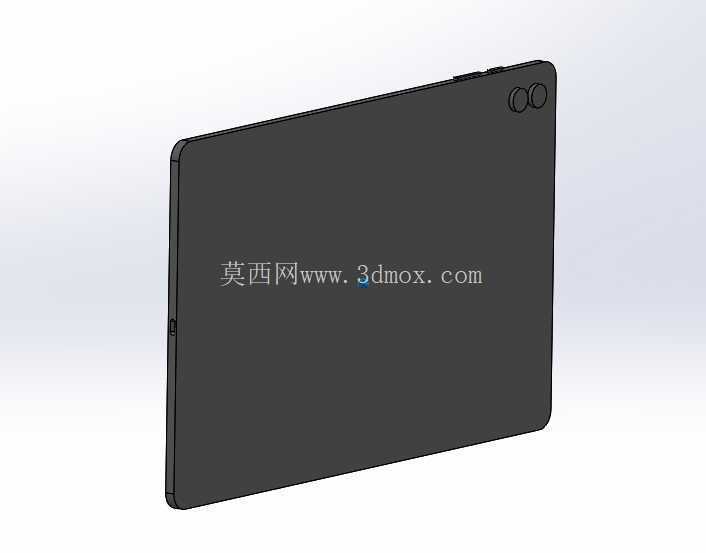

　　在安装边界与尺寸控制上，模型严格遵循1:1的实体比例，整机的长度、宽度、厚度尺寸完全匹配量产产品的实际参数，所有外轮廓的形位公差控制在0.1mm以内，能够满足配件开模的精度要求。中框位置的接口预留区域按照实际接口的尺寸做了凹陷处理，虽然没有构建内部的接口结构，但准确标注了接口的位置与开口尺寸，方便后续设计外接配件时避开接口区域，同时也能为内部主板、电池等元器件的堆叠提供外围边界参考。后盖的摄像头区域做了凸起特征的还原，准确呈现摄像头模组的凸起高度、模组边缘的倒角弧度，以及模组与后盖平面的过渡曲面，能够为保护壳的摄像头开孔位置、开孔深度设计提供精准依据，避免保护壳安装后刮花摄像头镜片，或者出现开孔位置偏移遮挡镜头的问题。对于结构设计从业者而言，这类高精度的外观模型还可以作为曲面建模的练习参考，通过拆解模型的曲面构建逻辑，可以学习消费电子产品的大面曲面处理技巧、不同材质衔接处的止口设计思路、按键与机身的间隙控制方法，这些设计经验可以迁移到其他平板、手机、智能穿戴设备的结构设计工作中。在虚拟展示场景中，该模型也可以用于产品宣传渲染、电商详情页的三维效果图制作、线上发布会的产品演示动画制作，因为模型的外观细节还原度足够高，渲染出的效果可以达到和实体产品拍摄几乎一致的视觉表现，能够减少实体样机拍摄的成本，缩短宣传物料的制作周期。

　　需要注意的是，这类外观模型主要聚焦于外部结构的还原，没有包含内部的主板、电池、排线等元器件结构，在进行整机结构设计时，还需要在该外观模型的基础上，进一步构建内部的支撑筋位、螺丝柱、卡扣结构、散热结构等细节，同时根据内部元器件的堆叠情况，对中框和后盖的壁厚进行合理调整，保证整机的结构强度满足跌落测试、挤压测试的可靠性要求。在进行配件设计时，除了参考模型的外轮廓尺寸，还需要预留合理的装配公差，考虑不同生产工艺带来的尺寸误差，比如注塑保护壳需要预留0.15-0.2mm的装配间隙，避免因为注塑收缩导致保护壳无法安装到主机上；磁吸配件需要准确对应模型内部的磁吸点位位置，保证磁吸配件能够牢固吸附在主机背面，同时不会因为磁吸位置偏移影响无线充电等功能的正常使用。
