工业级四路USB2.0集线器结构设计

　　在工业现场的设备组网与外设扩展场景中，常规消费级USB集线器往往难以适配复杂工况，抗干扰能力弱、安装固定不便、接口稳定性不足的问题长期存在，这款工业级四路USB HUB的结构设计，正是针对这类现场痛点完成的落地化建模。从实际使用场景出发，这类设备常被部署在工业控制柜内部、自动化设备侧装支架、检测工位操作台旁，用来给工控主机扩展外接扫码枪、工业相机、数据采集模块、调试U盘等外设，因此结构设计上首先要满足工业环境的安装适配性。外壳采用硬质金属材质做整体包覆，既可以屏蔽工业现场的电磁干扰，避免USB数据传输出现丢包、断连问题，也能提升壳体抗冲击、抗形变能力，适配车间内多尘、存在轻微振动的安装环境。

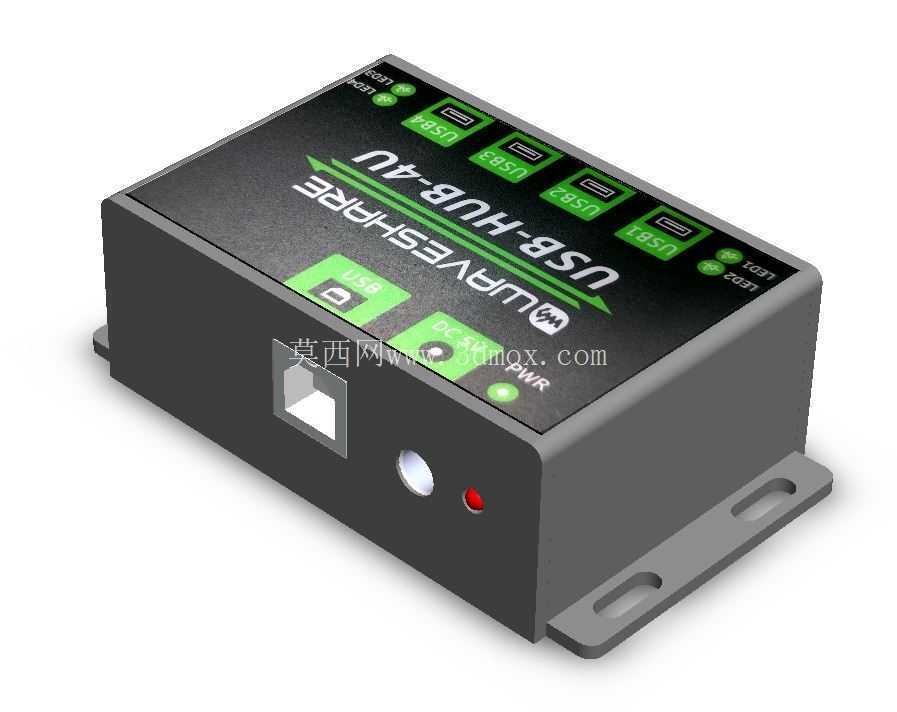

　　壳体两侧延伸出带安装孔的固定耳，安装孔位做了长圆形的余量设计，现场安装时可以根据实际固定面的孔位偏差做小幅调整，不需要额外扩孔，适配M4规格的固定螺丝即可完成壁挂或者导轨侧装，安装边界预留了足够的接线空间，不会出现接口插装后与安装面干涉的问题。接口布局上，上行USB-B接口设置在壳体正面侧方，位置避开固定耳的安装区域，插装上行数据线后不会遮挡固定螺丝的操作空间；四个下行USB-A接口沿壳体顶面一字排开，每个接口旁都设置了独立的状态指示灯，对应端口的连接、数据传输状态可以直接通过灯光判断，现场排查故障时不需要逐线拔插测试，能大幅降低运维排查的时间成本。顶面还设置了独立的电源指示灯，设备供电正常时常亮，出现供电异常时可以第一时间发现。

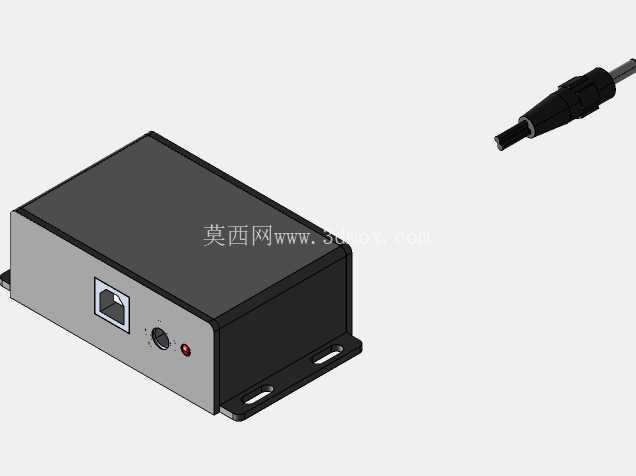

　　壳体正面除上行接口外，还预留了状态指示灯与复位按键的安装位，按键做了内凹设计，避免现场布线或者设备挪动时误触复位，导致外接设备断连。内部结构做了分层设计，PCB板通过壳体内部的定位柱固定，与金属外壳之间预留了绝缘间隙，避免电路板与壳体接触出现短路问题，壳体接缝处做了止口设计，既可以提升壳体拼接的结构强度，也能阻挡大部分粉尘从接缝处进入壳体内部，适配多尘的车间使用环境。从建模细节来看，所有接口的开孔尺寸都按照标准USB接口的安装公差做了预留，插装公头时不会出现卡滞或者间隙过大松动的问题，固定耳的厚度做了加强处理，设备长期使用后不会因为线缆拉扯导致固定耳变形断裂。壳体边角做了小圆弧过渡，没有尖锐的棱角，安装操作时不会划伤操作人员，也避免尖角磕碰损坏周边的布线。考虑到工业现场外接设备的线缆往往存在一定的拉扯力，每个下行接口的内部PCB位置都做了支撑筋设计，长期插拨线缆也不会出现接口开焊、PCB变形的问题。整体外形尺寸控制紧凑，不会占用控制柜内过多的安装空间，在有限的柜内空间里可以灵活布置，不需要为了扩展USB接口额外预留大段安装位置。

　　不同于消费级HUB的塑料壳体无固定结构的设计，这款工业级HUB的所有结构细节都围绕工业现场的实际使用需求展开，从安装方式、抗干扰设计、接口耐用性、运维便利性多个维度做了针对性的结构优化，建模过程中对每个安装位、接口开孔、壳体壁厚都做了公差校核，确保模型导出后可以直接用于结构验证、安装模拟，也可以作为外设选型时的布局参考，在做自动化设备的电气布局设计时，可以直接将该模型导入装配体，模拟实际安装位置与接线空间，提前排查干涉问题，减少现场安装调试时的改造成本。
