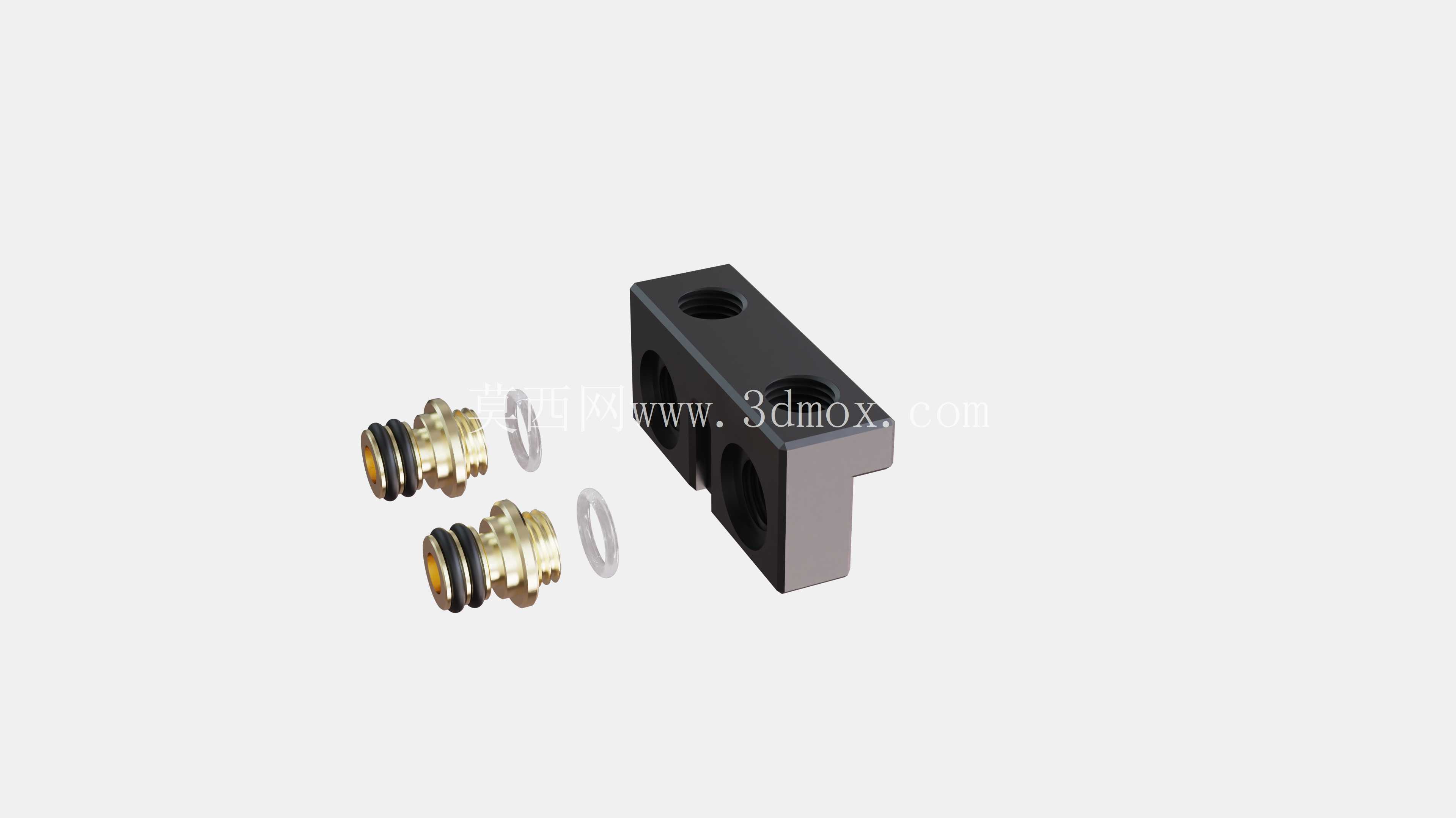

华硕ROG龙神三代水冷硬管转接结构件

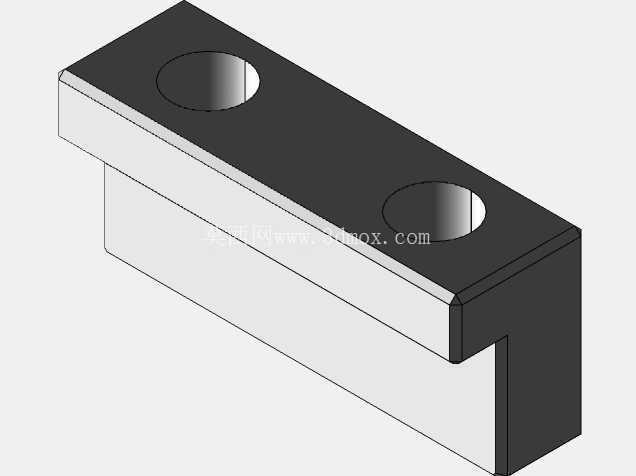

　　从结构设计来看，转接座采用分体式双通路布局，两个独立的流道分别对应水冷头的进出水通道，安装时直接贴合水冷头的原接口端面，通过配套的密封垫圈实现端面密封，无需在水冷头本体上进行攻丝、打磨等破坏性改装，能够完整保留水冷头的原厂结构完整性，后续如果需要恢复原厂一体式水冷状态，只需拆除转接件即可。转接座的主体采用块状构型，整体外形做了直角切边处理，安装后与水冷头的外壳边缘齐平，不会突出于水冷头上盖的轮廓边界，避免与机箱内的内存、主板散热装甲等周边部件产生安装干涉。在PC分体式水冷改装的实际作业场景中，硬管连接的适配性一直是装机过程中需要重点考量的环节，尤其是针对原厂一体式水冷改装硬管回路的需求，专用的硬管转接部件能够大幅降低管路布置的难度，减少接头堆叠带来的漏液风险。这款针对ROG Ryujin III水冷头设计的硬管转接结构，核心作用是在水冷头的原有进出水接口基础上，提供符合分体水冷通用标准的G1/4螺纹连接位，让用户可以直接搭配标准硬管快拧接头完成硬管回路的搭建，无需额外使用多通转接头进行适配。

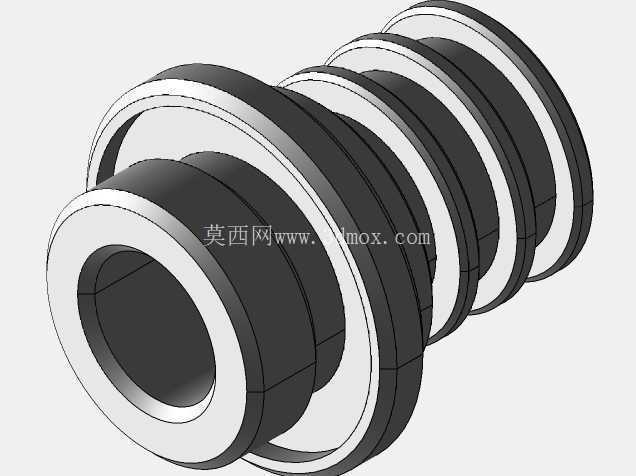

　　两个G1/4螺纹孔的中心距严格匹配ROG龙神三代水冷头的原厂接口间距，螺纹深度按照行业通用标准设计，能够兼容市面上绝大多数标准G1/4规格的硬管快拧、硬管快插接头，接头拧入后不会出现顶到流道底部或者螺纹啮合长度不足的问题。配套的两个接头本体采用黄铜材质加工，表面做了镀镍处理，既能够提升抗腐蚀能力，也能减少冷却液长期浸泡带来的金属离子析出问题，接头上的双O型圈密封结构，在与转接座连接时能够实现径向密封，即使在管路存在轻微安装角度偏差的情况下，也能保证密封可靠性，避免冷却液渗漏。配套的密封垫圈采用耐冷却液腐蚀的橡胶材质，厚度经过精确计算，安装后压缩量处于合理区间，既不会因为压缩量过大导致垫圈被挤压溢出流道，也不会因为压缩量不足出现密封间隙。在实际安装使用过程中，该转接件的安装流程非常简便，只需先将原厂水冷头上的原有快插接头拆除，把密封垫圈对准水冷头的进出水端口放置，再将转接座对齐安装孔位压紧，最后将配套的锁紧接头从转接座另一侧拧入，即可完成转接座的固定，整个过程不需要特殊工具，普通装机用户按照操作指引即可完成装配。

　　从流道设计来看，转接座内部的流道做了平滑过渡处理，没有直角突变的结构，能够减少冷却液在流道内的流动阻力，降低水泵的工作负载，同时避免流道内出现冷却液滞留的死角，减少长期使用后杂质沉积堵塞流道的风险。转接座的安装高度经过优化，安装后接头的顶端位置距离水冷头上表面的高度控制在合理范围内，在布置硬管时，管路可以沿着机箱内部的走线槽平顺延伸，不需要做过大角度的弯折，降低硬管弯折处的应力集中，提升硬管连接的长期可靠性。针对不同机箱的安装环境，该转接件的块状结构也为用户提供了足够的夹持空间，在拧紧接头时可以用工具固定转接座本体，避免拧紧过程中转接座跟转导致密封垫圈移位，影响密封效果。

　　在实际的水冷回路测试中，搭配该转接件搭建的硬管回路，能够承受常规分体水冷系统的工作压力，在持续的冷热循环工况下，密封部位不会出现渗漏问题，流道的通径与原厂接口保持一致，不会对整个水冷回路的流量造成明显影响，能够保证水冷系统的散热效率与原厂状态保持一致。对于从事PC水冷改装、定制化机箱结构设计的从业者来说，这类精准适配特定型号水冷头的转接部件，能够省去自行测量接口尺寸、设计转接结构、打样测试的大量时间，直接使用即可完成硬管回路的适配，大幅提升改装作业的效率，同时也能降低自行设计加工带来的尺寸偏差、密封失效等风险。
