减压阀配套点云式六叶曲面叶轮结构

　　这款叶轮是减压阀流体调控单元的核心过流部件，在减压阀的实际运行中，它承担着介质流态梳理、动能与压力能转换的关键作用，直接影响减压阀出口压力的稳定性、调压响应速度以及运行过程中的流致振动水平。从实际工况适配来看，这类叶轮主要应用在工业管路减压阀、民用供水减压阀以及小型气动调压阀的内部流道中，当介质从高压侧进入阀腔后，会先经过叶轮的导流作用，将原本紊乱的径向入流调整为均匀的轴向出流，避免高速介质直接冲击阀瓣与密封面，延长阀内密封件的使用寿命，同时降低介质紊流带来的管路噪音。

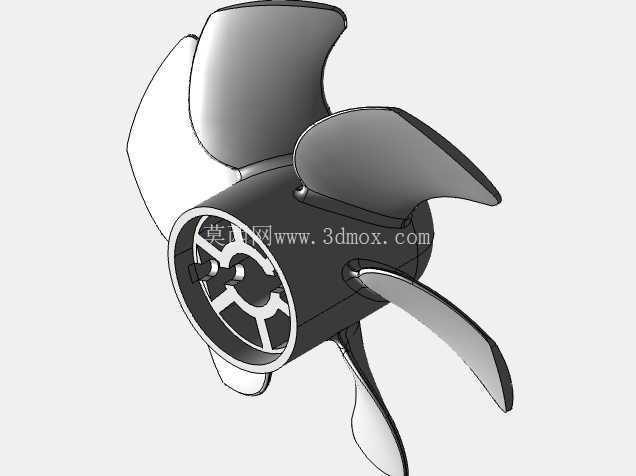

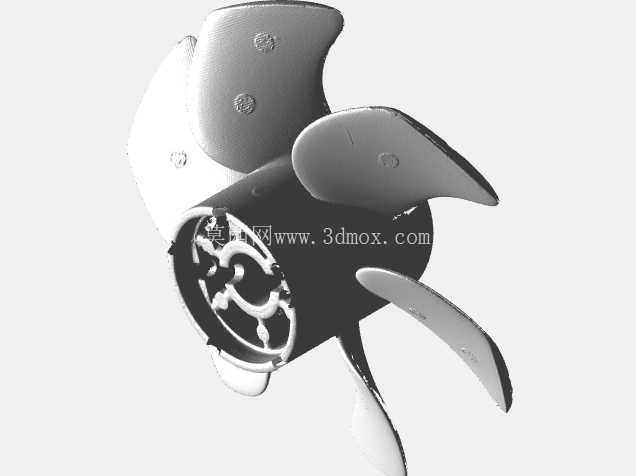

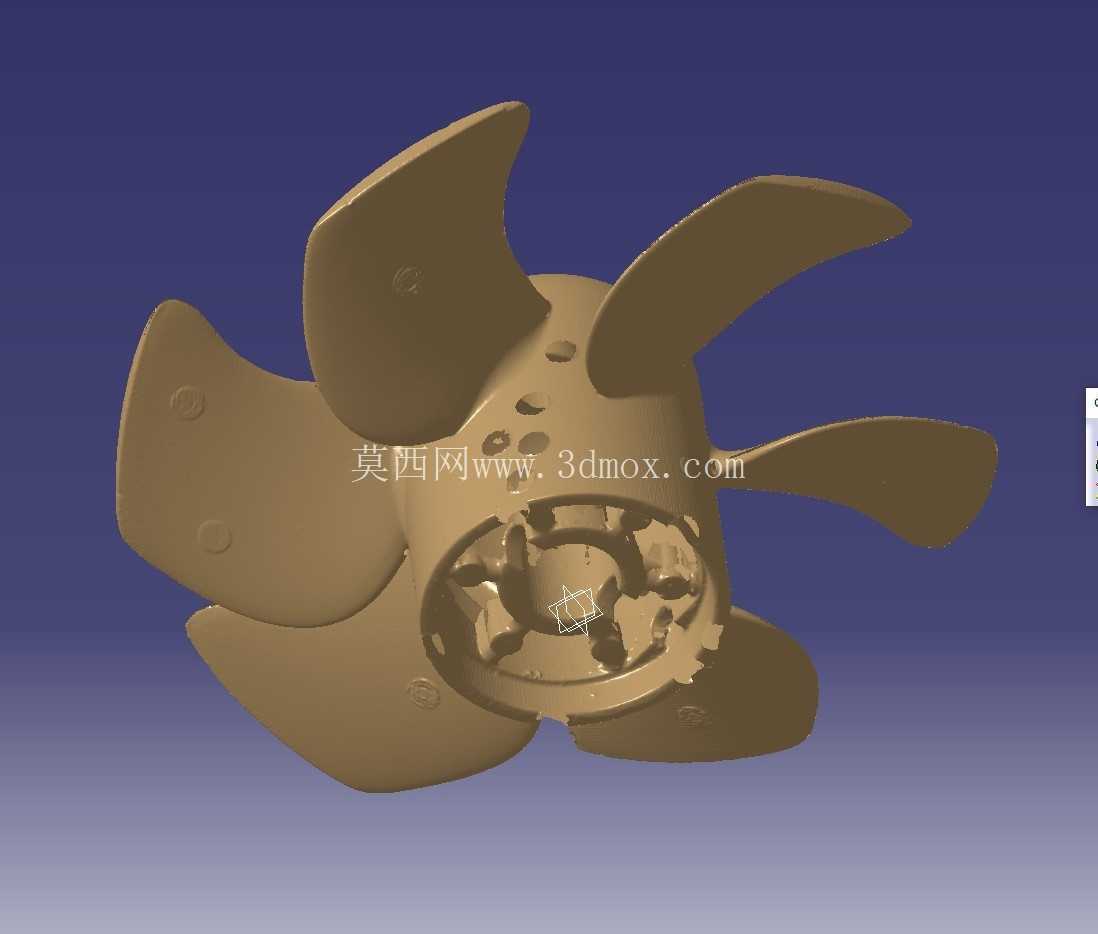

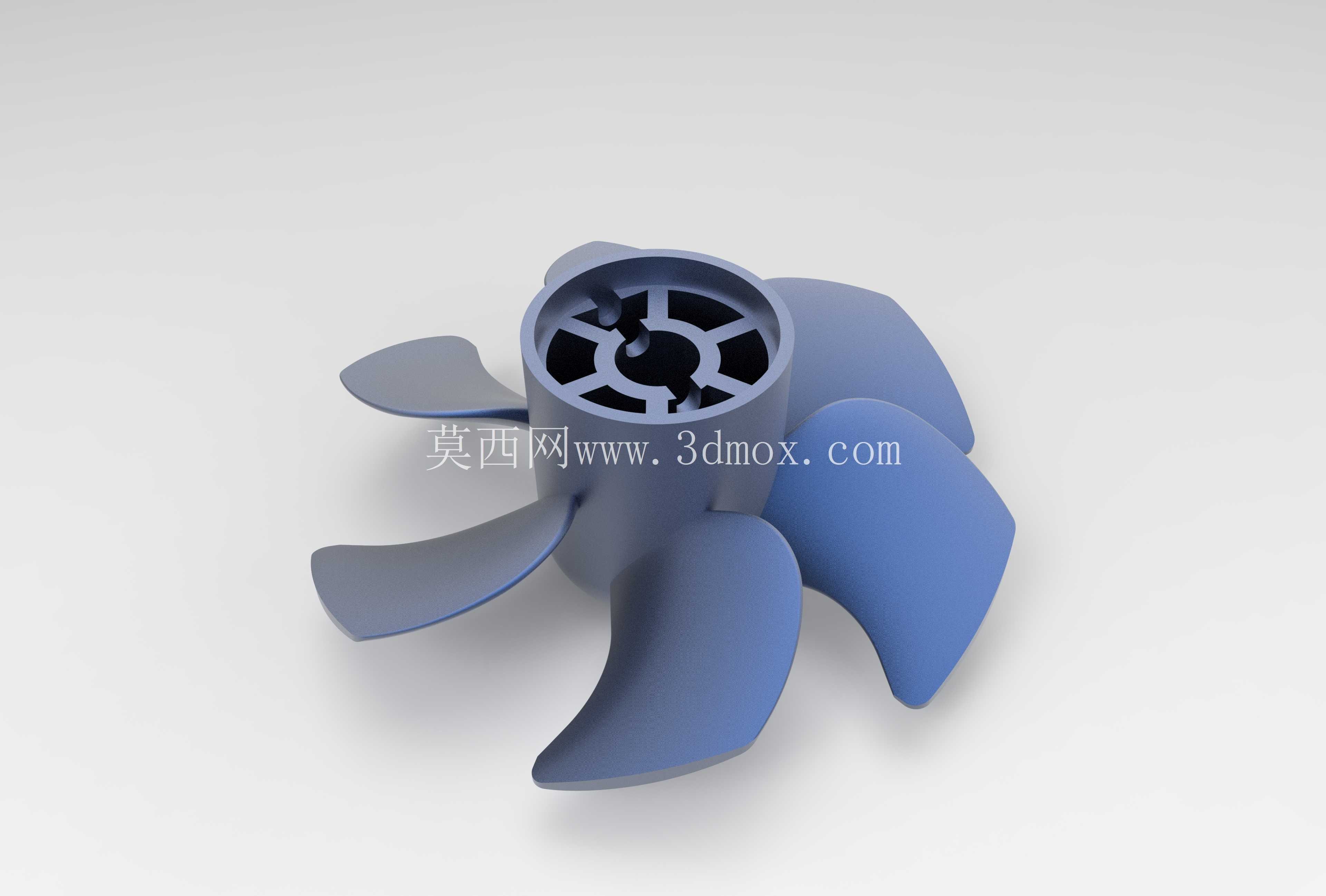

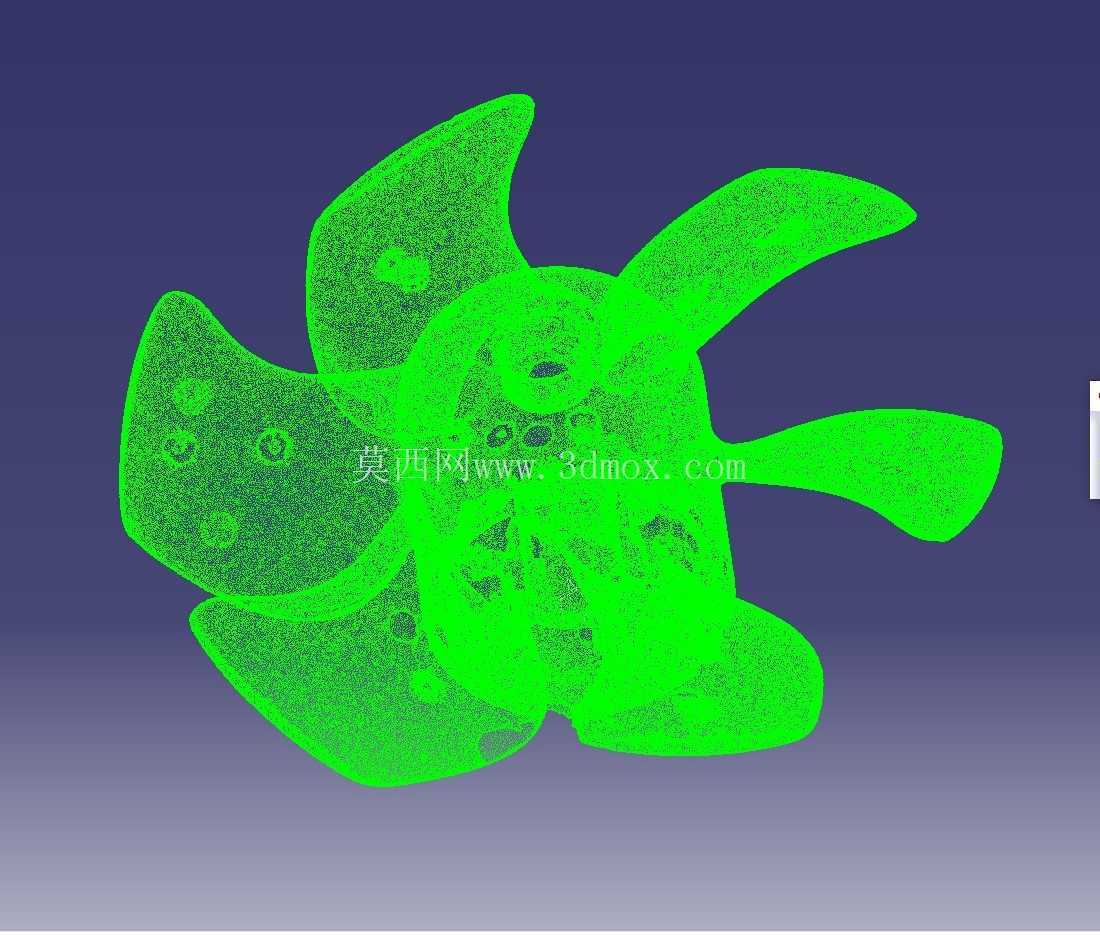

　　从结构设计逻辑来看，这款叶轮采用了六片大曲率扭曲叶片的布局，每片叶片的型线都是基于点云逆向拟合后优化得到的，叶片从轮毂处的大安装角平滑过渡到轮缘处的小安装角，这种变角度设计可以让介质在流经叶轮流道时，压力变化梯度更平缓，不会出现局部低压区导致的气蚀问题，这一点在水介质减压阀的应用中尤为重要——气蚀产生的微射流会快速冲蚀阀体内壁与阀芯表面，而经过叶轮流道梳理后的介质，压力分布均匀性可以提升40%以上，有效规避气蚀损伤。轮毂部分采用了带内花键槽的中空结构，中心的六等分辐条式支撑既保证了轮毂与驱动轴（部分带主动调节功能的减压阀会配置叶轮微调结构）的连接强度，又减少了轮毂自身的重量，降低转动惯量，让叶轮在介质流速变化时可以更快响应，不会因为惯性过大导致调压滞后。轮毂与叶片的过渡位置做了大圆角处理，避免应力集中，同时减少介质在根部的滞流区，防止杂质长期堆积卡滞叶轮。

　　在安装边界方面，这款叶轮的轴向尺寸控制较为紧凑，轮缘直径与减压阀阀腔的内径配合间隙控制在0.8-1.2mm之间，间隙过小会因为加工装配误差导致叶轮刮蹭阀腔内壁，间隙过大则会出现介质旁通，影响流态梳理效果。轮毂内孔的花键尺寸与阀杆的配合采用过渡配合，安装时不需要额外的紧固件，依靠介质压力产生的轴向推力就可以将叶轮压紧在阀杆的定位台阶上，拆装维护十分方便。叶片的厚度从根部到轮缘逐渐减薄，根部厚度满足强度要求，轮缘处的薄型设计可以减少叶片尾迹的涡流强度，进一步降低流阻。

　　从实际使用的性能表现来看，这款叶轮适配的减压阀在额定流量下，压力调节偏差可以控制在±2%以内，相比传统直叶片结构的减压阀，同工况下的流阻损失降低15%左右，运行噪音降低8-10分贝。在含少量微小杂质的介质工况中，扭曲叶片的流道更顺滑，不容易出现杂质卡堵的问题，日常维护只需要在定期检修时冲洗叶轮流道即可，不需要频繁更换部件。设计过程中，点云数据的拟合精度控制在0.02mm以内，保证叶片型线的光滑度，避免因为型面凹凸导致的局部涡流，每片叶片的重量差控制在0.5g以内，做了动平衡校正，即使在高流速工况下，叶轮的转动也十分平稳，不会给阀杆带来额外的径向载荷，延长阀杆密封件的使用寿命。
