Ubiquiti五端口小型千兆交换机三维结构

　　做弱电项目集成快十年，经手的桌面级交换机没有上百也有大几十，这次还原的Ubiquiti USW-Flex-mini，是小场景组网里出镜率极高的一款设备，建模的时候特意把现场安装踩过的坑都融进了结构细节里，没有做过度的外观美化，所有尺寸边界都对照实际设备卡了公差，方便做弱电箱布局、桌面工位排布的同行直接调用。

　　先从实际应用场景说，这款5口交换机最常出现在三类部署环境里：第一类是小户型家庭组网，弱电箱空间普遍局促，运营商入户光猫自带的网口往往不够用，这款设备体积小巧，刚好能塞进多数标准家用弱电箱的剩余空位，不需要额外拓展安装空间；第二类是小型办公场景的工位延伸，比如开放办公区里某个角落新增两三个工位，拉远距离主交换机的网线成本高，用这款设备就近扩展网口，不需要额外配置，接上就能用；第三类是监控点位的局部汇聚，比如商铺、小型仓库里某一片区集中了三四个监控摄像头，用这款设备就近汇聚后再一根线回传到NVR，能大幅减少长距离布线的工作量。

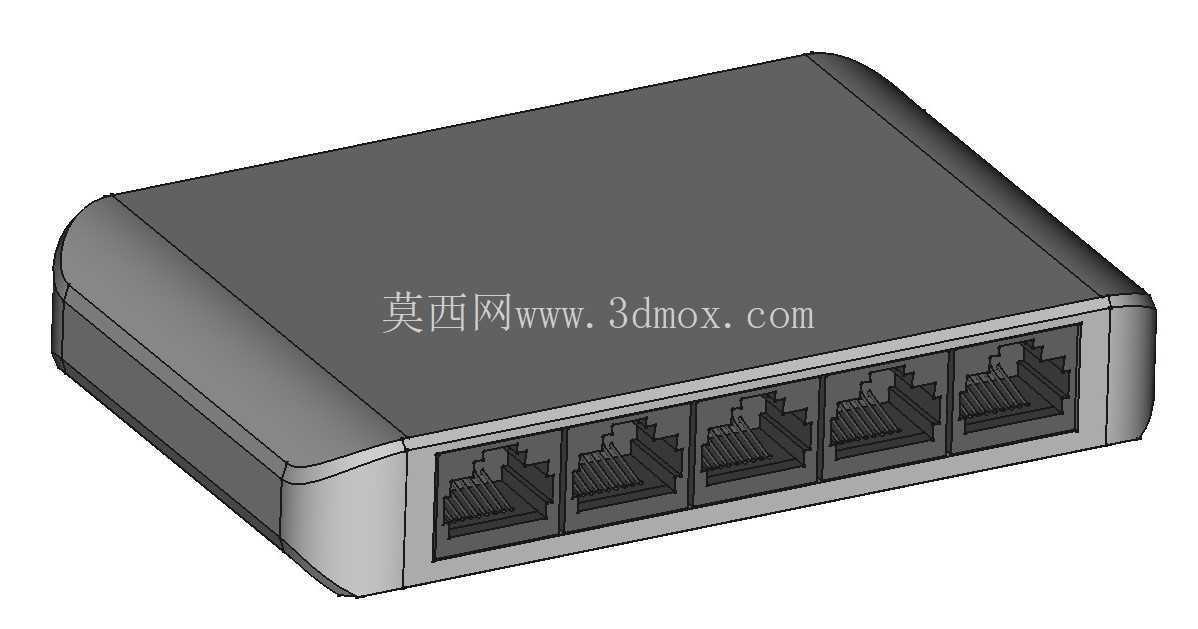

　　设备的实际用途非常明确，就是在不占用过多部署空间的前提下，提供5个千兆以太网接口的扩展，支持PoE受电的版本还能直接通过上游的PoE交换机取电，不需要额外搭配电源适配器，进一步减少布线的杂乱程度，对于追求整洁部署的场景来说，这个特性非常实用。建模的时候特意还原了接口的排布细节，五个RJ45接口全部布置在设备的同一侧，间距完全按照实际接口的插拔公差做了预留，不会出现相邻接口插上网线后互相干扰、水晶头拔插不便的问题，很多新手建模容易忽略接口间距的实际使用需求，做出来的模型看着像，实际用来做布局验证的时候就会发现水晶头插不进去，这次建模特意卡了每个接口中心距16mm的行业通用尺寸，保证插拔操作的空间余量。

　　产品的功能特性上，这款设备属于非网管型的即插即用交换机，不需要复杂的配置，通电接上网线就能自动完成数据转发，外壳没有多余的散热格栅，依靠整体的金属+塑料复合外壳被动散热，实际连续运行一年以上也不会出现过热断流的问题，建模的时候还原了外壳的圆角过渡细节，四个边角都做了R3的圆角处理，没有尖锐的棱角，在桌面部署的时候不会刮伤桌面或者布线的线材，外壳表面做了细磨砂的纹理处理，不容易残留指纹和灰尘，适合长期裸露部署在桌面或者开放的置物架上。

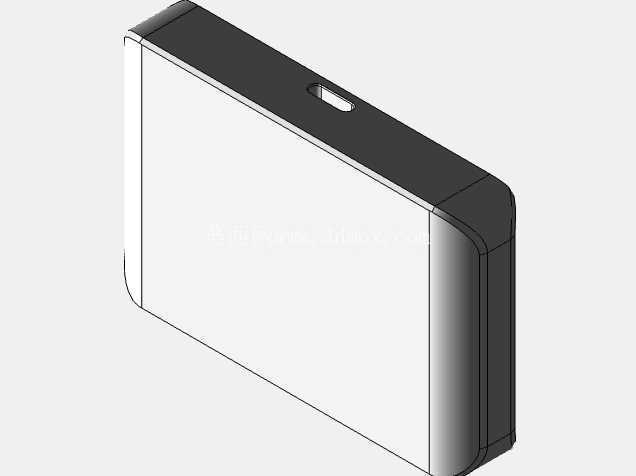

　　设计思路上，这款设备走的是极简实用的路线，没有多余的装饰件，整个外壳由上下两部分扣合组成，接缝位置做了隐藏式的卡扣设计，外观看不到明显的螺丝孔，只有底部有两个隐藏的固定螺丝孔，既可以满足桌面平放的需求，也可以通过螺丝固定在墙面或者弱电箱的安装条上，建模的时候把底部的安装孔位、防滑脚垫的位置都做了1:1的还原，防滑脚垫的厚度是1.2mm，刚好能把设备垫起足够的高度，保证底部空气流通辅助散热，同时避免设备底部直接和安装面摩擦刮花外壳。

　　外形尺寸与安装边界是这次建模重点核对的部分，设备整体的长宽高分别是97mm x 70mm x 22mm，这个尺寸刚好能放进多数标准弱电箱的模块空位，不会和光猫、电源适配器等其他设备产生空间干涉，电源接口布置在网口同侧的最边缘位置，电源插头的插拔空间预留了15mm的余量，就算是插着电源适配器，也不会影响旁边网线的拔插操作。设备的顶部没有任何突出的按键或者指示灯，所有状态指示灯都集成在每个网口的上方，通过不同的颜色显示链路速率和连接状态，建模的时候把指示灯的透光区域做了单独的结构分层，方便后续做渲染的时候调整材质效果，还原真实的灯光显示状态。

　　很多同行做这类网络设备模型的时候，往往只做个大概的外形，忽略了实际安装需要的空间预留，比如设备左右两侧需要预留至少30mm的散热空间，网口前方需要预留至少50mm的网线弯曲半径空间，这些细节在做布局设计的时候直接影响最终的安装可行性，这次建模的时候把这些安装边界都做了隐性的参考线标注，调用模型的时候可以直接参考这些边界做整体布局，不需要再反复核对实际设备的安装手册。另外设备的重量大概在180g左右，就算是用双面胶固定在墙面或者桌板下方，也不会出现脱落的问题，建模的时候也把整体的质心位置做了合理的设置，做装配模拟的时候不会出现重量分布失真的问题。
