五百公斤级承重旋转龙门结构设计

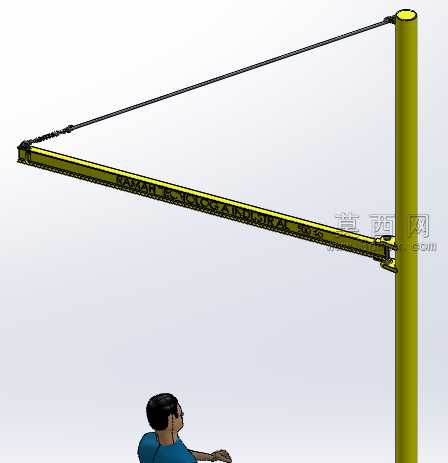

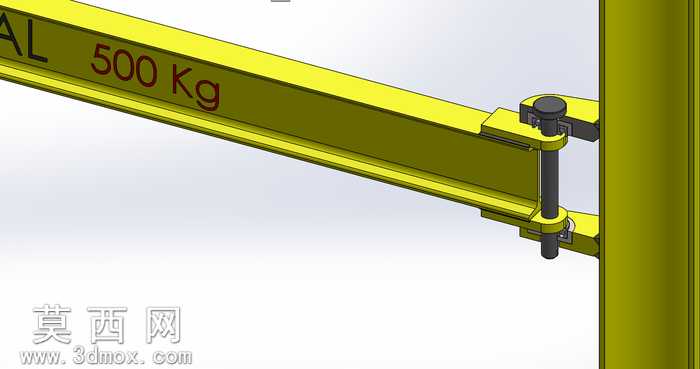

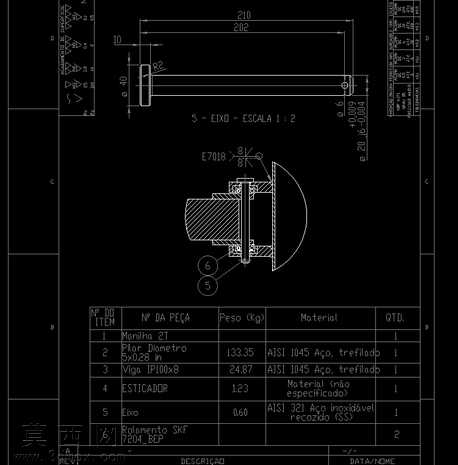

本作品为适配五百公斤级承重需求的旋转龙门结构，整体建模过程严格遵循机械设计规范，先通过参数化草图绘制各部件的基准轮廓，对轴类、连接座、半球形端头等核心零件分别进行特征建模，通过拉伸、旋转、切除等基础特征搭建零件主体结构，再对倒角、退刀槽、安装孔位等细节特征做精细化处理，保证各零件的尺寸公差符合装配要求。建模完成后对整体结构做装配约束，验证轴件与轴承的配合间隙、连接法兰的孔位对齐度、旋转部件的同轴度，确保结构转动顺畅无卡滞，各连接部位的受力分布均匀，满足额定承重下的结构强度要求。材质配置上，根据零件的功能属性做对应区分，主体承重轴采用高强度合金钢材质，表面做调质处理的质感表现，连接法兰采用普通结构钢材质，密封件、衬套等部件采用非金属耐磨材质，轴承部件还原标准件的金属光泽与保持架结构细节，不同材质的粗糙度、反光度参数都做对应调整，让渲染效果更贴近真实工业零件的视觉表现。结构设计上采用模块化的装配思路，将整体拆分为主轴组件、连接固定组件、端头旋转组件、密封防护组件几个部分，各部件之间通过标准紧固件连接，既方便生产加工时的零件下料与机加工工序，也便于后期的维护拆装，旋转部位配置适配的轴承组件，降低转动过程中的摩擦阻力，同时设置对应的密封结构，避免灰尘、水汽进入转动配合部位，延长结构的使用寿命。设计过程中参考了门窗五金类重型承重构件的通用设计标准，对各部位的壁厚、轴径做受力校核，确保在五百公斤的额定承重下，结构不会出现塑性变形、断裂等失效问题，同时兼顾结构的紧凑性，避免整体体积过大影响安装适配性，各安装孔位的尺寸、位置都做标准化处理，可直接适配常规的重型门窗、隔断构件的安装需求，无需额外做二次改孔加工。
