带折叠支撑键盘的二合一便携笔记本结构

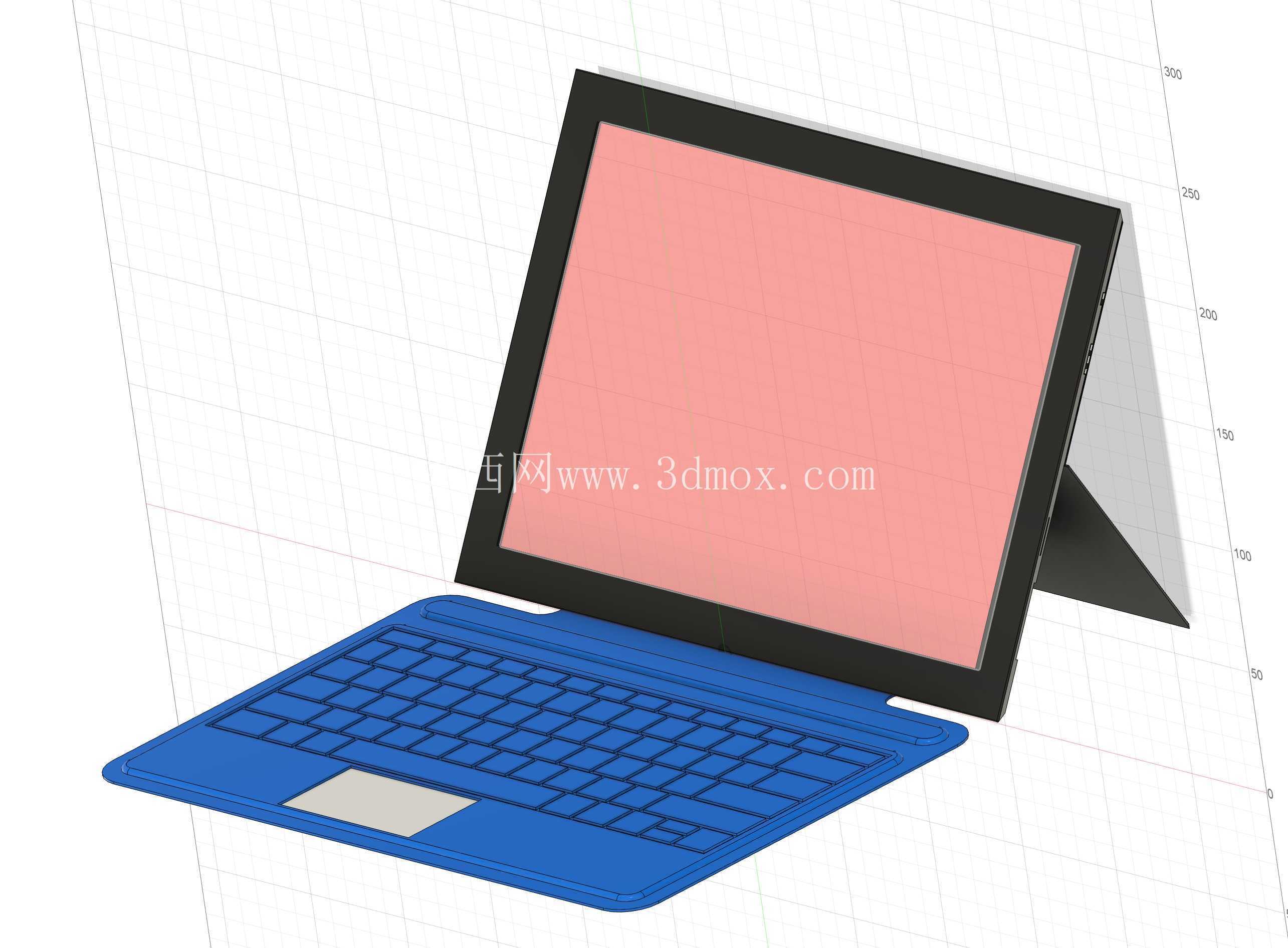

　　日常做消费电子结构方案评审时，这类带折叠支撑结构的二合一便携计算设备，是移动办公场景里绕不开的结构选型方向。先从实际使用场景拆解，这类设备主要覆盖差旅办公、外勤数据录入、轻量现场调试三类核心场景，区别于传统 clamshell 结构笔记本，它的核心优势是屏幕部分可单独作为平板使用，配合磁吸或卡扣式连接的键盘底座，能在平板形态、笔记本形态、支架展示形态之间快速切换，适配不同的使用姿态。

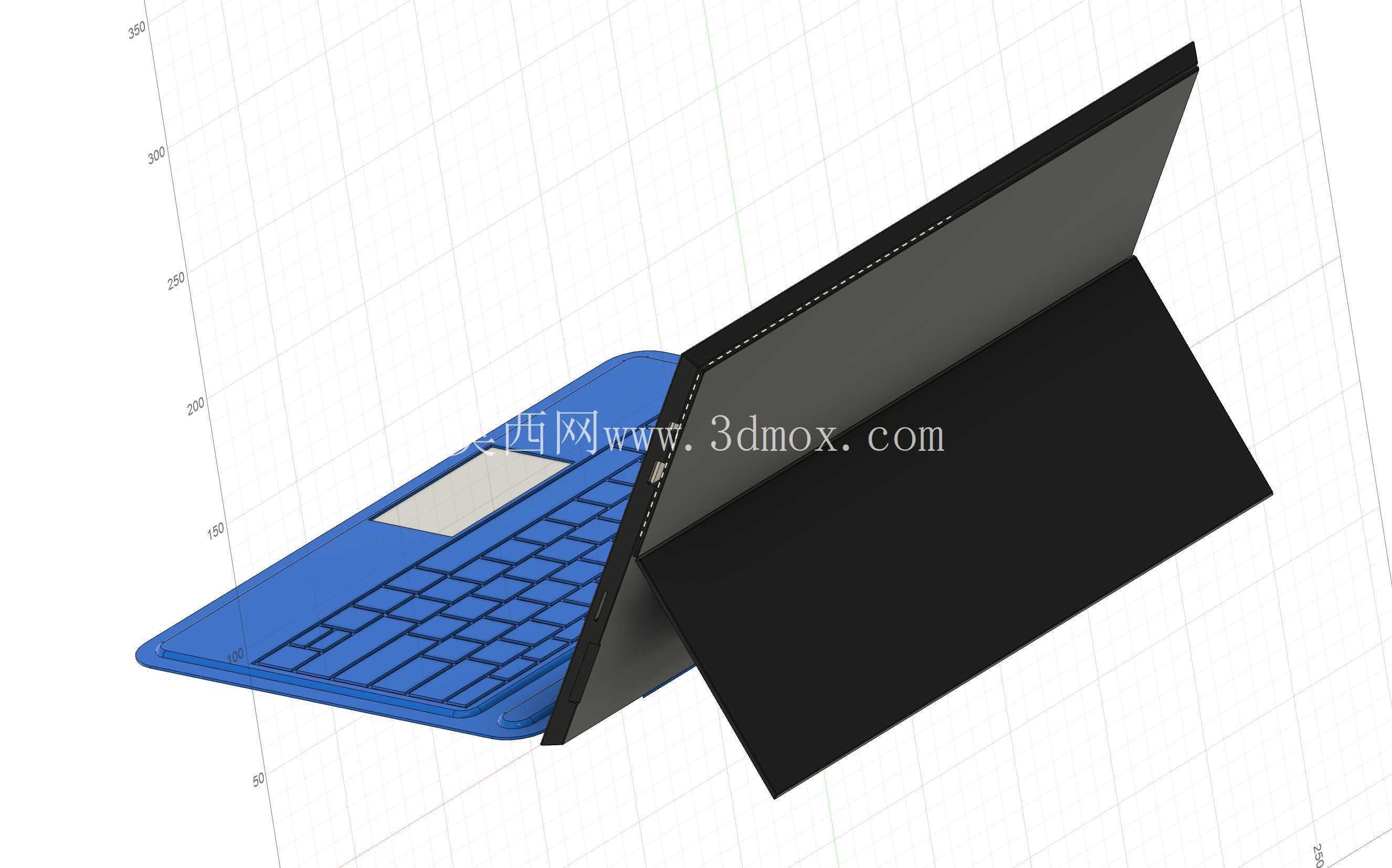

　　从功能特性来看，屏幕部分的背部折叠支撑是结构设计的核心难点，支撑片采用薄型钣金或高强度复合材质，开合角度覆盖110度到165度区间，能满足桌面放置时的视线高度需求，同时支撑结构的阻尼设计要保证在任意开合角度下都不会出现屏幕滑落、支撑回弹的问题，需要在转轴处做分段阻尼调校，日常开合寿命要满足万次级别的使用要求。键盘底座部分采用软质连接结构，和屏幕下边缘的定位卡扣配合，安装时能快速对位，拆卸时只需要轻扳卡扣即可分离，键盘键程控制在1.2mm到1.5mm之间，兼顾薄型化需求和输入手感，底座前端集成的触控板采用下沉式设计，和键盘C面保持0.3mm的高度差，避免打字时误触。

　　设计思路上，整体采用模块化拆分逻辑，屏幕模组、支撑结构、键盘底座三个部分独立做结构限位，屏幕边框做0.8mm的窄边处理，在保证屏幕侧边抗冲击强度的前提下，尽量压缩整机宽度，屏幕背部的支撑结构收纳时完全贴合屏幕后盖，不会额外增加整机厚度，收纳状态下整机厚度控制在8.5mm以内，键盘底座厚度控制在4mm，组合后的总厚度不超过13mm，能轻松放入常规尺寸的电脑内胆包。安装边界方面，屏幕和键盘的连接触点做镀金处理，接触电阻控制在50毫欧以内，保证键盘供电和信号传输的稳定性，触点周围做0.2mm高的防水围边，能应对少量液体泼溅的场景，支撑结构的转轴两端做限位凸台，避免开合角度超过设计阈值导致结构断裂，键盘底部做四个0.5mm高的橡胶脚垫，放置在光滑桌面时能提供足够的摩擦力，不会出现打字时整机滑动的问题。

　　从结构强度验证角度，屏幕部分做1米高度的跌落仿真，边角处做圆弧过渡处理，分散跌落时的冲击应力，键盘底座的按键采用X型支撑结构，单个按键的按压寿命达到500万次以上，支撑片的弯折位置做R0.5mm的圆角处理，避免反复弯折出现应力集中导致的断裂问题。这类结构在做三维建模时，需要重点验证各个运动部件的干涉情况，比如支撑结构开合过程中会不会和屏幕后盖、键盘边缘发生剐蹭，键盘和屏幕连接时的对位公差要控制在0.1mm以内，保证连接触点能完全对齐，不会出现接触不良的问题。另外整机的散热开孔做隐藏式设计，布置在屏幕转轴位置，既不破坏外观整体性，又能保证内部元器件的散热风道通畅，长时间高负载运行时，外壳表面温度控制在38摄氏度以内，不会出现局部过热影响使用体验的问题。
