八口百兆快速以太网交换机结构设计

　　这款八端口百兆以太网交换机的三维结构设计，完全围绕小型办公、家庭组网、工业现场末端组网的实际部署需求展开，没有冗余的装饰性结构，每一处壳体造型、接口排布都服务于实际使用场景。从实际应用来看，这类设备常部署在桌面工位旁、弱电箱内、设备机柜低层理线架旁，或是工业控制柜的空余安装位，用来扩展局域网接入端口，连接终端电脑、网络打印机、IP摄像头、小型PLC通讯模块等百兆接入设备，满足短距离内多设备的有线网络接入需求，不需要复杂的配置，接入电源和网线即可实现同网段内的数据交换转发。

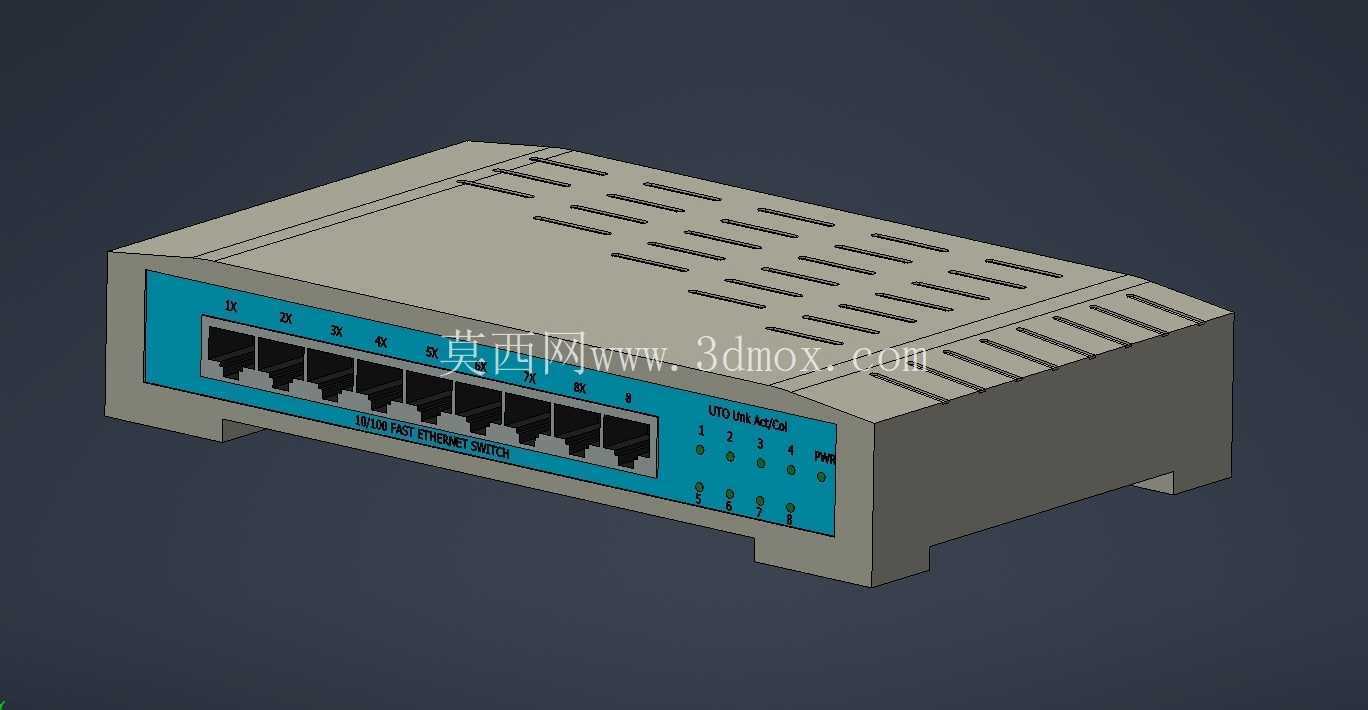

　　从功能特性对应的结构设计来看，正面的八组RJ45端口采用等间距一字排布，端口间距预留了足够的手指操作空间，即使是带屏蔽壳的水晶头也能顺利插拔，不会出现相邻端口互相干涉的情况。每个端口旁对应设置了链路状态指示灯，指示灯位置略高于端口上沿，运维人员蹲在设备旁或者站在机柜前，不需要俯身凑近就能直观看到每个端口的连接、数据传输状态，快速排查链路通断问题。端口区域采用蓝色面板与灰色主壳体做色彩区分，既能够在安装时快速识别接口侧方向，也能在多设备堆叠部署时快速定位到该设备的接口区域，减少运维时的误操作。

　　壳体的散热结构设计充分考虑了设备长期运行的发热特性，上盖采用长条状冲压散热格栅，格栅的开槽方向顺着设备内部PCB板的发热元件排布走向，空气可以顺着格栅形成自然对流通道，把内部交换芯片、电源模块产生的热量及时带出壳体，不需要额外加装散热风扇，既降低了设备运行的噪音，也减少了风扇故障带来的设备失效风险，适合对噪音敏感的办公环境，或是需要长期不间断运行的弱电间场景。壳体底部预留了四个凸起的支撑脚，把设备本体和安装桌面之间留出几毫米的空气间隙，既可以避免桌面的水渍、灰尘直接进入壳体底部的缝隙，也能辅助底部的空气流通，进一步提升散热效率。

　　从安装边界和尺寸设计来看，这款设备采用桌面式卧式壳体，整体宽度控制在200毫米以内，深度不到150毫米，高度仅30余毫米，体积小巧，既可以直接平放在桌面、机柜层板上，也可以通过底部的挂孔固定在墙面或者弱电箱的安装轨旁，不会占用过多的安装空间。壳体的边角都做了小圆角过渡处理，没有尖锐的冲压毛边，安装和搬运过程中不会划伤操作人员的手部，也不会刮蹭周边的网线外皮。电源接口设置在设备背面的侧方，和正面的网线接口形成前后分区，布线时电源线和网线可以分别从设备前后两个方向走线，避免线缆互相缠绕，理线更加规整。

　　整个壳体的结构采用上下盖卡扣配合少量螺丝的固定方式，装配流程简单，生产时不需要复杂的工装就能完成组装，后期维护拆卸也很方便，只需要拧下固定螺丝就能拆开上盖，更换内部的电容或者其他易损元件。壳体的材质选用常规的ABS工程塑料，表面做细磨砂纹理处理，不容易残留指纹和灰尘，长期使用也不会因为表面划痕影响外观，同时塑料壳体本身不导电，即使内部电路出现漏电情况，外壳也不会带电，提升了设备使用的安全性。在端口的内部结构设计上，每个RJ45接口的位置都做了对应的加强筋结构，和壳体内部的定位柱紧密贴合，频繁插拔水晶头时不会出现接口松动、PCB板受力变形的问题，能够承受至少上千次的插拔操作，满足设备长期使用的结构强度要求。
