PCB板载3.5mm音频插孔FT6320连接器

　　在消费电子、工业控制板卡、音频外设类产品的PCB设计环节，板载音频连接器的选型直接影响整机音频信号传输稳定性与装配工艺效率，这款FT6320型3.5mm插孔连接器，正是针对PCB直插安装场景开发的接插件方案。日常选型中，不少结构工程师容易忽略板载接插件的安装边界与外壳干涉问题，这款连接器在设计阶段就充分考虑了SMT与波峰焊兼容的工艺需求，插脚采用镀金铜质材质，既保证焊接后的结合强度，也能降低长期使用后的接触电阻，避免音频信号传输过程中出现接触不良、杂音等常见问题。

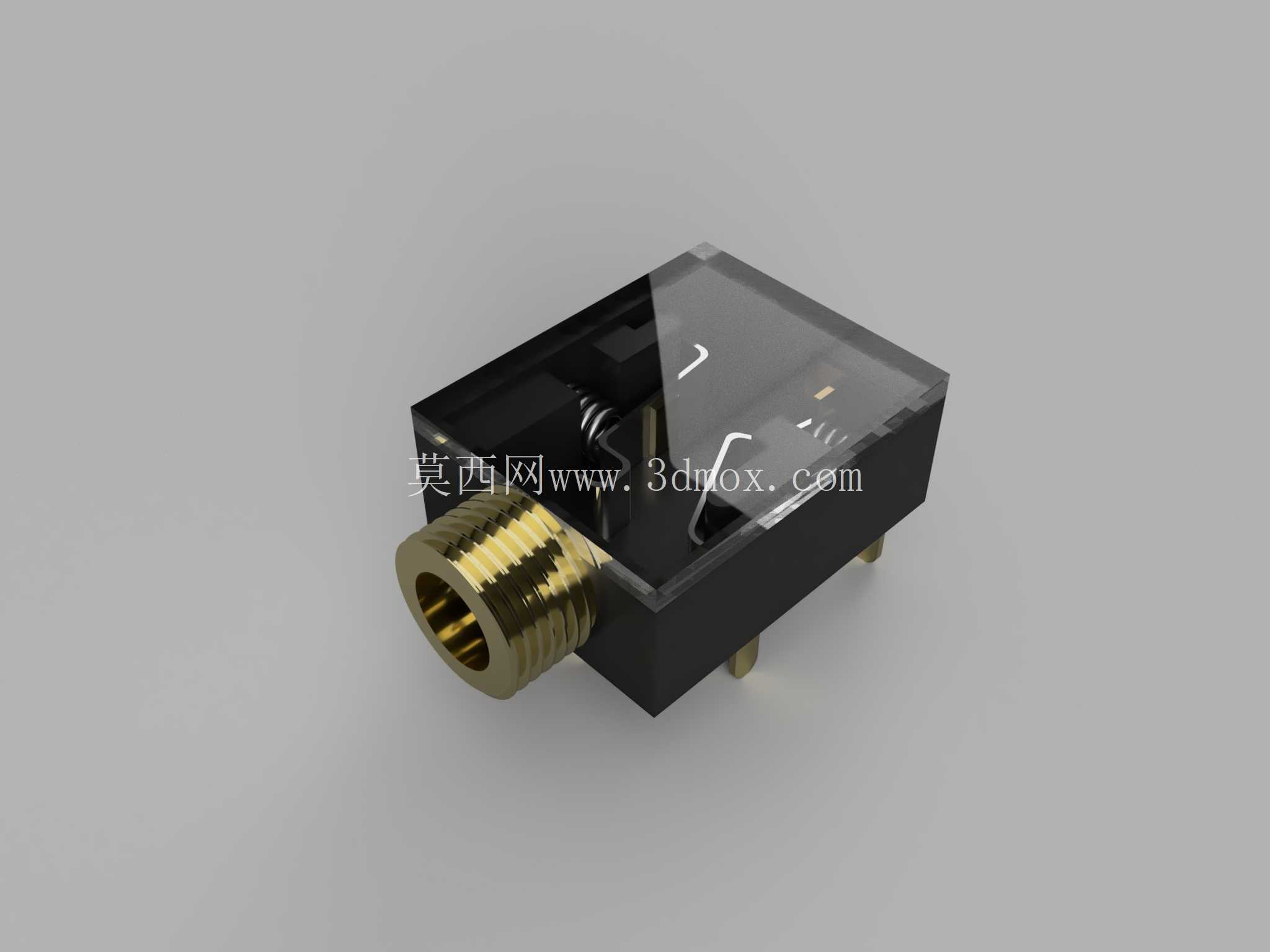

　　从实际应用场景来看，这类3.5mm插孔广泛用在工控主板的音频调试接口、便携音频设备的耳机输出口、桌面型采集卡的信号输入端口，甚至部分工业检测设备的音频信号采集端，相比传统的引线式音频接口，直插PCB的安装方式能大幅减少装配时的人工接线工序，提升整机组装的一致性，降低人工接线带来的虚接、错接风险。从产品功能特性上看，这款连接器自带内置内饰结构，也就是插孔内部的弹片定位结构，在插头插入时能实现多触点同步接触，保证左声道、右声道、接地端的信号可靠连通，弹片采用高弹性铜合金材质，经过上千次插拔测试后仍能保持足够的接触压力，不会出现长期使用后插头松动、信号断连的问题。外壳部分采用半透明工程塑料与金属嵌件结合的设计，金属嵌件也就是外露的3.5mm插孔铜套，外部做了镀镍防锈处理，既能保证插头插拔时的耐磨性能，也能在PCB焊接时起到定位支撑作用，避免塑料本体受焊接高温影响出现形变。设计思路上，这款连接器没有采用传统全塑封外壳的结构，半透明上盖可以让生产环节的质检人员直观看到内部弹片的装配状态，在来料检验环节就能快速排查弹片错位、变形等不良品，减少后续焊接到PCB上才发现问题的返工成本。

　　安装边界方面，这款连接器的插脚间距符合标准2.54mm网格PCB设计规范，本体在PCB上的投影占用面积极小，周边不需要预留过大的元件避让空间，对于高密度布板的小型化设备来说十分友好，插脚伸出PCB背面的长度控制在1.5mm以内，焊接后剪脚工序的工作量极小，也不会因为插脚过长导致背面元件短路。在实际结构设计选型时，需要注意这款连接器的插孔中心距离PCB板面的高度，在设计设备外壳的开孔位置时，要保证外壳开孔与插孔中心同轴，公差控制在±0.2mm以内，避免插头插入时出现斜插导致内部弹片变形，另外在PCB布局时，尽量将该连接器布置在板边位置，方便用户插拔操作，周边不要布置过高的元件，避免插头插拔时与周边元件产生干涉。

　　相比同类型的贴片式音频连接器，这款直插式结构的焊接牢固度更高，能承受更大的插拔力，适合使用场景中插拔频率较高的设备，比如公共场合的音频播报设备、工业调试用的手持终端等，不需要担心多次插拔后连接器从PCB上脱落。内部的弹片设计做了防过插结构，当3.5mm插头插入到标准深度时，内部的限位结构会阻挡插头继续深入，避免插头过度插入顶坏内部弹片或者PCB焊盘，金属外壳部分还设计了接地焊片，焊接后可以与PCB的接地层连通，起到一定的电磁屏蔽作用，减少外界电磁干扰对音频信号的影响，提升音频传输的信噪比。对于三维建模从业者来说，这款模型还原了连接器内部的弹片结构、外部金属铜套的螺纹细节、插脚的位置与尺寸，在做整机结构装配验证时，可以直接导入模型进行干涉检查，不需要再自行测绘建模，能大幅缩短结构设计阶段的周期，模型的安装孔位、插脚位置完全匹配实际器件的尺寸，做PCB封装设计时也可以参考模型的投影尺寸来调整封装的焊盘位置，避免出现封装与实物不匹配导致的焊接问题。
