卧式弯脚1p2t档位滑动开关结构设计

　　做消费类电子、小型工控板卡的结构设计时，板载切换开关的选型从来不是小事，很多新手工程师容易只看电气参数忽略结构安装细节，最后打样回来要么干涉外壳、要么焊脚过波峰焊时浮高歪脚，反而拖慢整板验证进度。这款弯脚卧式安装的1p2t滑动开关，就是针对板上空间局促、开关操作方向与PCB板面平行的场景设计的，日常做手持检测设备、小型音频模块、低压工控信号切换板的时候，这类开关的使用频率非常高。

　　从实际使用场景来看，这类滑动开关主要承担低压小电流回路的通路切换功能，单刀双掷的结构意味着它可以在两个输出回路之间做稳定切换，比如手持设备的功能档位切换、小型信号采集模块的通道选择、消费类小家电的模式转换，都能用到这类结构。和立式直插的滑动开关不同，这款采用弯脚卧式布局，操作拨柄的滑动方向和PCB板面平行，整只开关安装完成后突出板面的高度更低，对于内部竖向空间紧张的薄型设备来说，能有效压缩整机厚度，避免开关顶部和设备外壳内壁产生干涉。

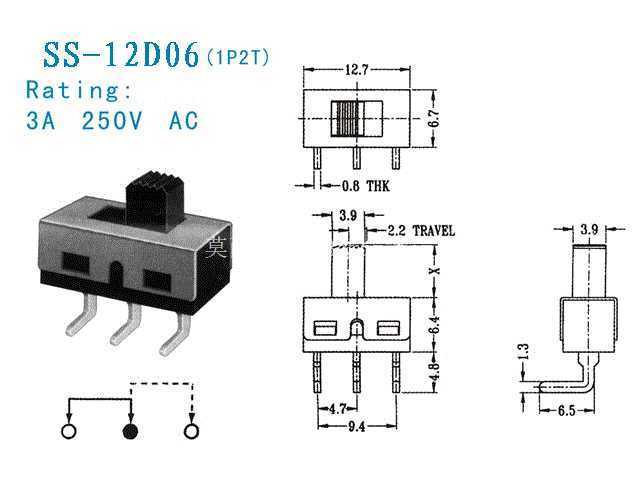

　　设计这款开关的三维结构时，首先要卡准的是安装边界：三个弯脚的引脚间距严格按照常规2.54mm网格的PCB焊盘间距做匹配，弯脚的折弯角度控制在90度，引脚伸出本体底部的长度刚好满足波峰焊的吃锡要求，既不会因为引脚过长过波峰焊时连锡，也不会因为引脚过短导致焊盘吃锡不足、焊接强度不够。开关本体的外壳采用卡扣式装配结构，上下壳的配合卡扣做了0.1mm的装配间隙，既保证组装时能顺畅扣合，又不会因为间隙过大导致外壳松动、内部拨块晃动出现档位接触不良的问题。

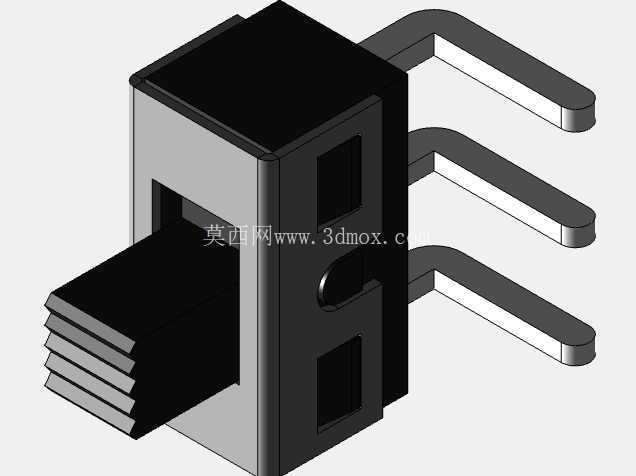

　　内部的功能结构上，滑动拨块和固定接触片的配合行程做了精准限位，拨柄滑动到两个档位端点时，都有对应的卡位结构提供清晰的档位手感，避免使用过程中因为轻微震动就出现档位滑移、信号断连的问题。接触片采用弹性铜材结构，建模时特意预留了接触弹片的压缩变形量，保证拨块滑动到对应档位时，动触片和静触片之间有足够的接触压力，降低接触电阻，避免小信号传输时出现接触不良的压降问题。拨柄的外露部分做了多道防滑凹槽，就是图中能看到的拨柄端部的层叠结构，实际使用时不管是用手指直接拨动，还是用小型螺丝刀辅助操作，都能有足够的摩擦力，不会出现打滑的情况。

　　从安装适配的角度来说，这款开关的本体底部和PCB板面贴合的平面做了平整度控制，建模时把本体底部的定位凸点高度设为0.2mm，刚好可以卡在PCB对应的定位孔里，过锡炉的时候不需要额外做治具压合就能固定位置，减少生产时的辅助工装成本。开关的整体外形做了圆角过渡处理，没有尖锐的棱角，在设备内部布线的时候，不会刮伤旁边连接的导线绝缘层，降低内部走线短路的风险。

　　很多工程师在建模选这类开关的时候，容易忽略拨柄的滑动行程空间，这款模型把拨柄在两个档位的极限位置都做了明确的结构表达，导入整机装配体的时候，可以直接用来检查外壳上对应的开孔长度是否足够，拨柄滑动到两端极限位置时会不会和外壳开孔的边缘剐蹭，提前规避结构干涉问题。同时三个引脚的焊盘位置也和模型做了关联，直接把模型导入PCB设计软件的时候，就能快速生成对应的封装焊盘，不用再手动测量尺寸核对引脚位置，减少封装画错导致的生产报废问题。

　　在实际选型替换的时候，这款开关的结构尺寸兼容市面上常规的同规格1p2t弯脚滑动开关，不管是做新品设计还是老产品的备件替换，都能直接匹配原有安装位，不需要修改PCB板的布局。针对不同的使用环境，建模时也预留了外壳密封结构的修改余量，如果是用在有少量粉尘的工控场景，可以在外壳配合缝隙处预留点胶槽，点胶密封后就能提升整体的防护等级，不需要重新开模调整整体结构。
