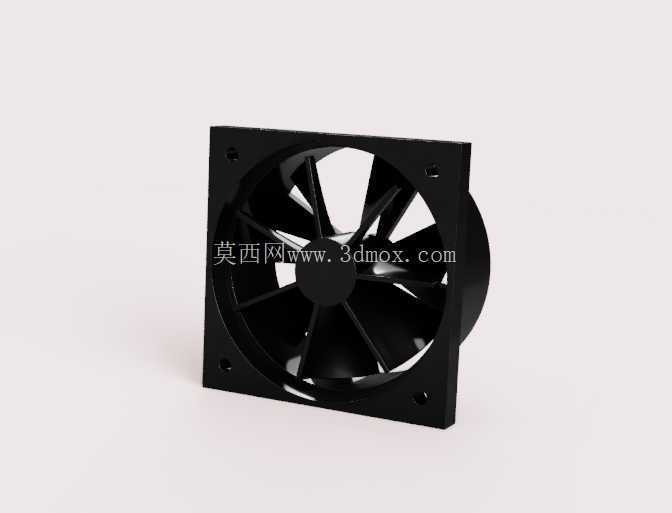

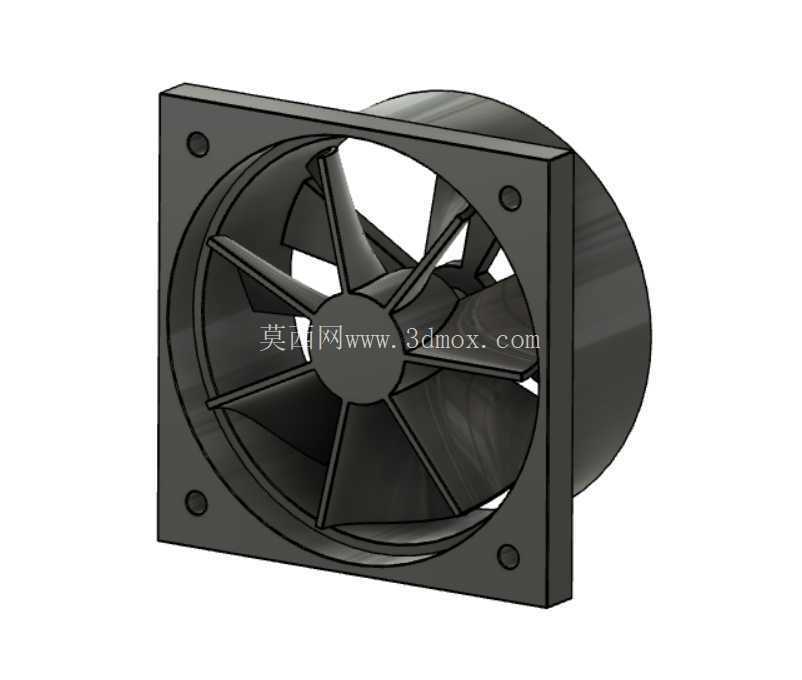

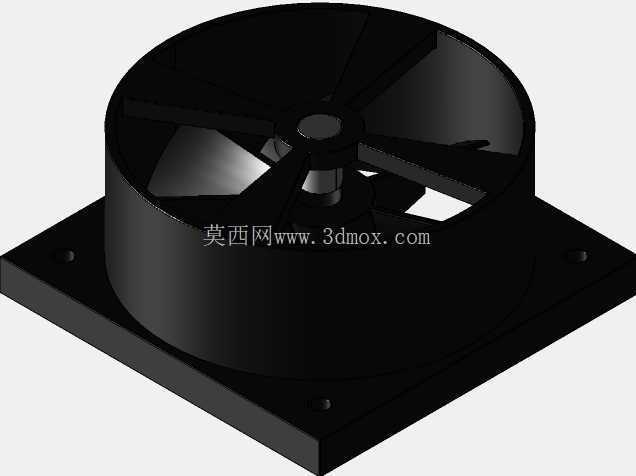

台式计算机轴流散热风扇结构演示模型

　　日常做消费电子散热结构选型时，这类标准80mm规格的轴流CPU风扇是接触频次极高的部件，很多刚入行的结构工程师容易把这类小风机当成简单的标准件，实际建模和选型时要考量的边界细节非常多。先从安装适配性来说，这类方形外框的轴流风扇，四个角的安装孔位完全遵循消费电子散热件的通用安装规范，孔中心距严格匹配71.5mm的通用尺寸，安装孔预留了M3螺丝的穿装间隙，不管是锁附在铝挤型CPU散热鳍片上，还是固定在机箱风道预留位，都不需要额外做孔位适配，外框的四个边角做了小尺寸的倒角处理，避免安装时刮伤线材或者周边的电容元件。

　　从实际功能逻辑来看，这类风扇的核心作用是通过定向气流带走发热源表面堆积的热量，扇叶的曲面弧度不是随意绘制的，每一片叶片的前缘后掠角度、叶根到叶尖的弦长变化，都经过流场验证，能在2000-3000rpm的常规转速区间内，兼顾风量输出和风噪控制，不会因为叶片切风角度不合理产生高频啸叫。建模过程中要特别注意几个容易被忽略的结构细节：首先是外框中心的轮毂容纳腔，这个腔体的深度要刚好匹配内置直流无刷电机的定子、转子装配尺寸，不能过深导致扇叶转动时蹭到外框内壁，也不能过浅导致电机固定不稳产生转动偏心；其次是扇叶和外框内壁的间隙，这个间隙要控制在0.8-1.2mm之间，间隙过大会产生气流回流降低散热效率，间隙过小则容易因为注塑件的成型公差导致扇叶擦框，引发运行异响。再看实际应用场景，这类小尺寸轴流风扇除了用在台式机CPU散热器上，还广泛适配在ITX小机箱的排风位、工控机嵌入式散热位、小型网络交换机的风道构建、桌面级3D打印机的喷头散热模块等位置，只要是空间受限、需要定向风冷散热的电子设备场景，这类结构的风扇都能适配。设计建模时还要考虑生产端的工艺可行性，外框的壁厚要保持均匀，基本维持在1.5mm左右，避免注塑成型时出现缩痕、翘曲，扇叶的厚度从叶根到叶尖做渐变减薄，叶根位置厚度稍大保证结构强度，避免高速转动时叶片断裂，叶尖位置做薄减少切风阻力。

　　很多新手建模时会把扇叶和轮毂做成完全直角的连接结构，实际生产中这个位置必须做R0.5以上的圆角过渡，一方面能减少应力集中，提升扇叶的抗疲劳强度，另一方面也能优化气流在叶根位置的流动状态，减少紊流产生的噪音。另外外框的出线位要做下沉式的线槽设计，避免风扇锁附安装时压破供电线材，造成短路故障，供电线的出线方向通常设置在框体边角位置，避开安装孔的锁附区域，也不会阻挡进出风的流道。从风道设计的角度来说，这类风扇的进风侧通常做了微喇叭口的导风结构，能扩大进风范围，降低进风侧的气流阻力，出风侧的框体边缘做平，保证吹出的气流能集中导向散热鳍片的缝隙，不会出现气流扩散导致的散热效率下降。

　　做结构干涉检查的时候，要预留出风扇供电接头的插拔空间，还要考虑风扇引线的弯折半径，不能让线材在装配后处于过度弯折的状态，避免长期使用后线材内部铜芯断裂。这类风扇的整体厚度通常为25mm，属于标准的8025规格轴流风机，建模时要严格控制外框的外形尺寸公差，保证装配时能顺利卡入对应的安装位，不会因为尺寸超差出现装不进去或者装配后松动晃动的问题。做装配仿真的时候，还要模拟扇叶高速转动时的动态干涉情况，确认扇叶在最大转动形变范围内，都不会和周边的散热鳍片、线材、主板电容等部件产生接触，避免实际运行时出现打叶故障。
