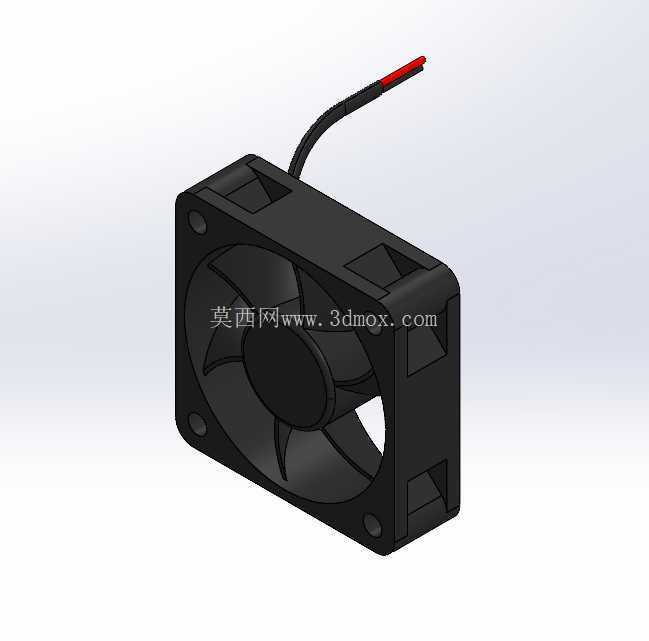

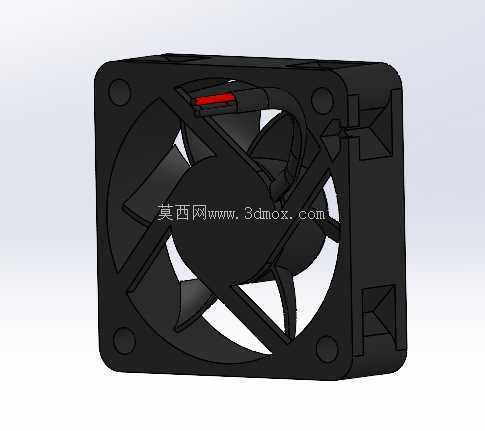

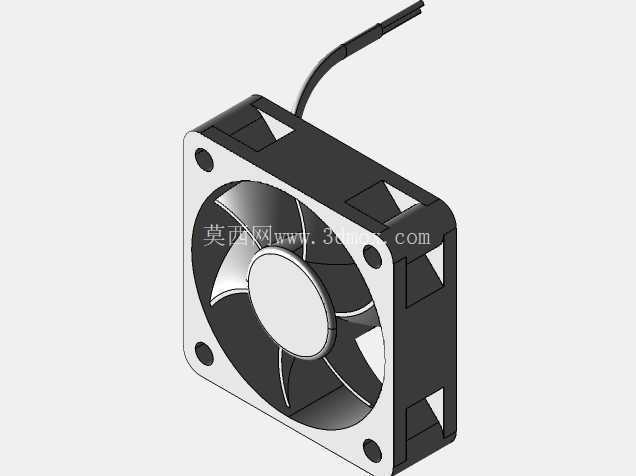

50×50×15mm规格直流轴流散热风机

项目分类:风扇 发布时间:2024-12-07 ID:831479
  • 50×50×15mm规格直流轴流散热风机
  • 50×50×15mm规格直流轴流散热风机
  • 50×50×15mm规格直流轴流散热风机

  在各类紧凑型电子设备、工业控制板卡、小型电源模块的热设计环节中,小尺寸直流轴流风机是应用频次极高的风冷散热元件,本次呈现的50×50×15mm规格直流风机,正是针对狭小安装空间的散热需求完成的结构建模。这类风机的核心应用场景覆盖了桌面级计算设备、嵌入式工控主机、小型通讯终端、LED驱动电源、3D打印机挤出端散热、车载电子控制单元等对安装厚度有严格限制的场景,相比更大尺寸的风机,它能在有限的空间内提供稳定的定向气流,带走元器件工作产生的累积热量,避免设备因过热出现性能降频、元器件寿命衰减甚至热失效的问题。

  从产品功能特性来看,该款直流风机采用12V直流供电逻辑,引线出线的设计方便使用者根据实际布线长度需求做接线处理,出线端的红黑分线明确区分正负极,可降低现场接线的出错概率。风机整体采用轴流送风结构,叶轮为七叶后掠式设计,这种叶片构型能够在相同转速下兼顾风量与静音表现,避免小尺寸风机高转速运行时产生的尖锐风噪影响使用体验。风机外框为一体式注塑结构,四个边角设置有标准安装孔位,孔位的位置度公差在建模时严格遵循行业通用安装规范,能够直接匹配市面同规格风机的安装固定位,无需额外调整安装支架的开孔位置。

  设计过程中,首先明确的是安装边界的约束条件:50mm的正方形外框边长、15mm的整体厚度,是这类小尺寸风机的通用安装尺寸,建模时外框的四个安装孔中心距严格控制在42mm±0.1mm范围内,安装孔的孔径适配M3规格的固定螺丝,孔位周边做了局部加厚处理,避免螺丝锁附时出现外框开裂的问题。叶轮与外框之间的径向间隙控制在0.8mm,既保证叶轮转动时不会与外框产生刮擦,又能尽可能减少间隙处的气流回流损失,提升送风效率。风机中心的轮毂部位做了圆弧过渡处理,能够引导气流平滑进入叶片流道,降低入口处的气流紊流损失。出线端的护套做了防弯折结构设计,在引线与外框的衔接位置增加了软胶防护段,可避免设备组装或后期维护时反复弯折引线导致的线芯断裂问题。

  从实际选型适配的角度来看,该尺寸风机的静压特性适配流道阻力较小的密闭或半密闭设备腔体,在设备热仿真阶段,可直接将该模型导入热仿真软件中,设置对应的风量风压参数,模拟设备内部的气流组织分布,验证散热方案的合理性。建模时还原了风机的所有外部结构细节,包括外框的加强筋结构、叶轮的叶片曲面、引线的出线位置与走向,能够直接用于设备的结构干涉检查,确认风机安装后与周边PCB板、电容、接线端子等元器件的安全间隙,避免结构设计阶段出现装配干涉的问题。对于需要做设备外观展示的场景,该模型的外观细节还原度也能满足渲染需求,可直接用于产品说明书、装配示意图的可视化制作。

  在实际工程应用中,这类小尺寸直流风机的固定方式通常有两种:一种是通过M3螺丝直接锁附在设备的壳体或内部安装支架上,另一种是通过减震橡胶钉固定,降低风机运行时的振动传递到设备壳体上产生共振噪音,建模时外框安装孔的倒角设计也兼顾了橡胶钉的安装需求,孔口的C角能够引导橡胶钉顺利穿入,提升组装效率。风机的出线方向设置在框体侧边的居中位置,不会占用框体上下的安装空间,方便在厚度方向紧贴其他部件安装,进一步压缩设备的整体体积。对于结构设计从业者而言,这类标准化的散热部件模型能够大幅缩短设计周期,无需从零开始绘制风机结构,直接调用即可完成布局设计,把更多精力放在设备整体的流道优化与热设计验证环节。
