可折叠金属仓储运输堆垛托盘架

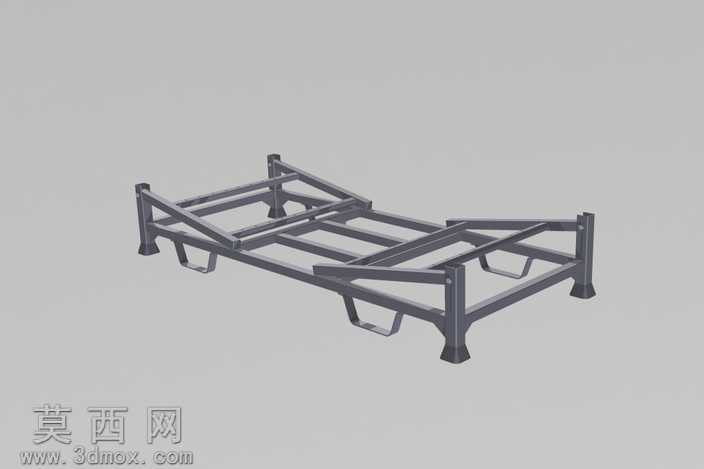

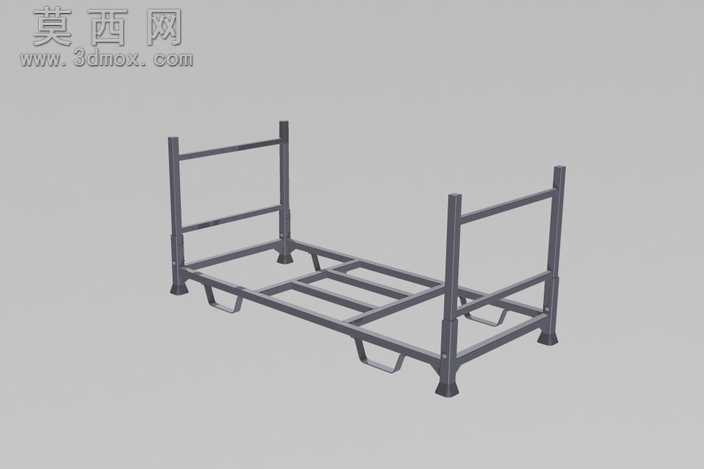

本作品为可折叠式金属仓储运输托盘架，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循仓储物流载具的通用尺寸规范，对各部件的装配公差进行了精准预留，确保折叠与展开动作的顺畅性。模型整体采用框架式镂空结构设计，底部为格栅式承载托盘，由多根横向与纵向金属方管焊接拼接而成，在保证承载强度的同时有效降低了整体自重，底部预留的叉车作业孔位适配主流手动、电动叉车的叉齿尺寸，可满足机械化搬运作业需求。四根竖向支撑立柱采用插接式装配结构，与底部托盘的连接部位设置了定位锥座与限位卡扣，展开状态下可实现多层堆垛时的精准对位，避免堆垛过程中出现滑移倾覆风险，折叠时仅需解除限位卡扣即可将立柱放倒至底部托盘平面，大幅降低空架返程与仓储闲置时的空间占用率。立柱之间设置了横向加强横杆，既提升了立柱的抗侧向形变能力，也可作为堆垛上层托盘的辅助支撑结构。渲染阶段采用哑光深灰金属材质模拟真实的钢制喷塑表面质感，对焊接部位、连接脚座的细节进行了精细化纹理处理，场景采用均匀漫反射光照方案，清晰呈现整体结构的装配关系与各部件的形态特征。设计过程中充分考量了仓储周转场景的实际使用需求，兼顾了承载性能、折叠收纳效率、堆垛稳定性与搬运适配性，结构简洁可靠，无冗余设计部件，可直接用于物流仓储方案的可视化展示、载具生产前的结构验证以及仓储作业流程的模拟演示。
