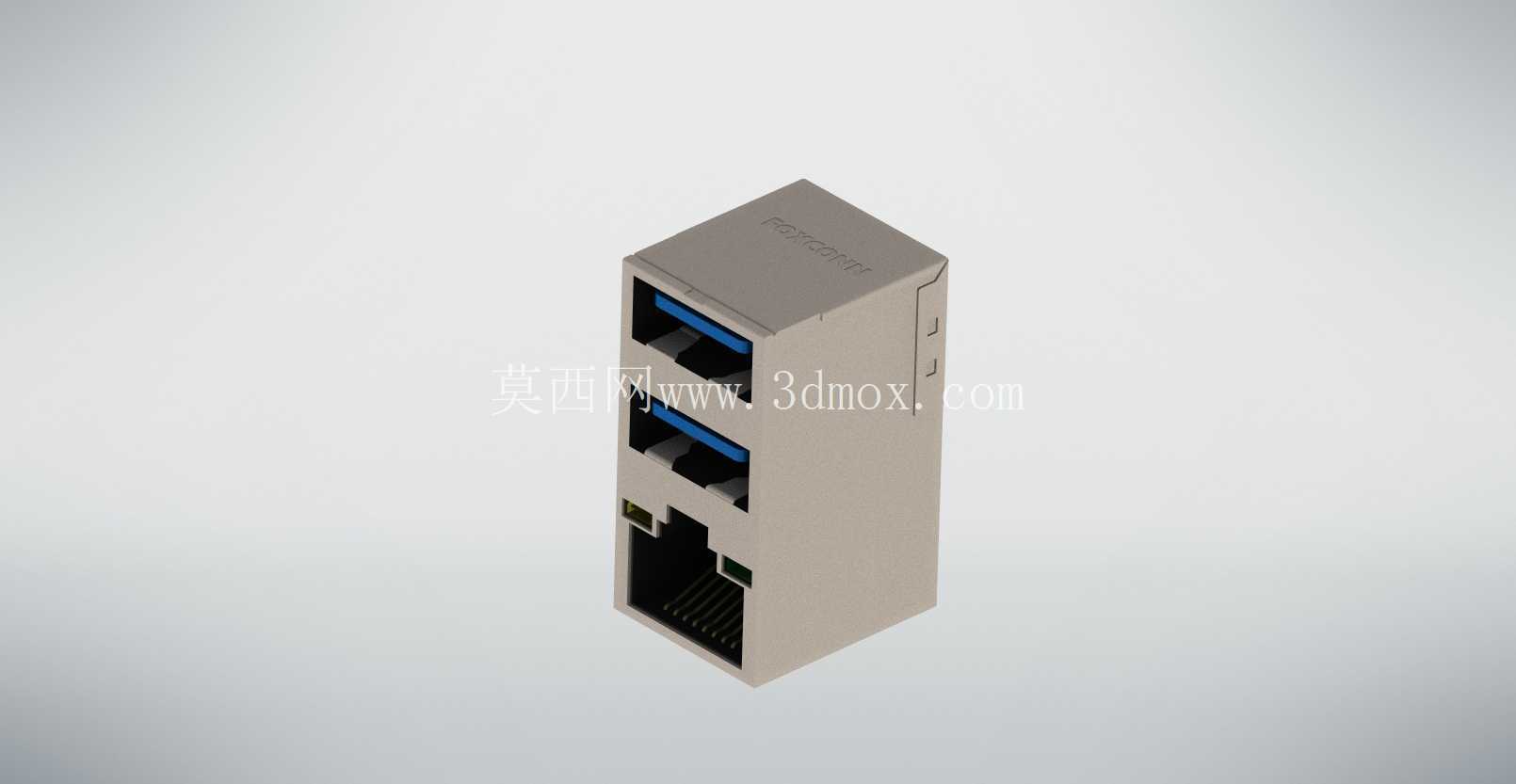

双层USB叠加RJ45以太网接口组件

　　在工控主板、商用台式机主板、嵌入式工业控制板卡的设计环节中，板载接口的堆叠布局一直是结构工程师需要反复权衡的核心内容，尤其是在板卡边缘IO区域空间受限的场景下，如何在有限的安装宽度内同时布置高速数据传输接口与有线网络接口，直接决定了板卡的外设扩展能力与整机装配的适配性。本次涉及的双层USB叠加RJ45以太网接口组件，正是针对这类高密度IO布局需求设计的集成式接插件，从结构上整合了两个上下堆叠的USB3.0数据接口与一个标准RJ45以太网接口，三个接口共用同一套金属屏蔽外壳与PCB插装引脚，相比独立布置三个单独接口的方案，能节省近40%的板上横向安装空间，尤其适配ITX版型、嵌入式核心板这类PCB布线空间紧张的硬件设计场景。从实际应用场景来看，这类集成接口组件广泛覆盖工业控制终端、商用办公台式机、网络交换机前端面板、嵌入式数据采集设备、工业相机主机等需要同时兼顾外设高速数据传输与有线网络接入的设备，在工业现场的电磁干扰环境下，一体化的金属屏蔽外壳能同时为USB差分信号与以太网差分线提供连续的屏蔽防护，减少不同信号之间的串扰，避免独立接口安装时间隙导致的屏蔽效能下降问题。

　　在产品功能特性层面，上层两个堆叠布置的USB接口遵循USB3.0传输规范，接口内部的蓝色胶芯明确区分于USB2.0接口，支持5Gbps的高速数据传输，可兼容U盘、移动硬盘、工业相机、数据采集模块等常见USB外设，接口内部的弹片结构经过寿命优化，可承受至少1500次的插拔循环，满足工业设备长期使用的耐久性要求；下层的RJ45以太网接口内置标准的网络变压器引脚定义，支持10/100/1000Mbps自适应以太网传输，接口内部自带LED指示灯安装位，可直接焊接板载LED实现链路状态与数据传输状态的指示，无需额外布置外置指示灯结构。

　　从设计思路上看，整个组件采用长方体一体化金属外壳设计，外壳侧面设计有卡扣式固定结构，在插件焊接完成后可通过卡扣与机箱面板的IO开孔紧密贴合，避免长期使用后接口出现松动移位；外壳的接地引脚直接与PCB的保护地网络连通，可将接口外壳积累的静电快速泄放到板卡接地层，提升设备的ESD防护能力，满足工业级设备的静电抗扰度要求。在外形尺寸与安装边界层面，整个组件的横向宽度与标准双USB堆叠接口的宽度保持一致，不会额外占用板卡边缘的横向空间，纵向高度上，RJ45接口布置在组件最下层，两个USB接口依次向上堆叠，整体高度控制在常规机箱IO挡板的允许高度范围内，不会出现接口超出挡板开孔、无法装配机箱侧板的问题；PCB插装引脚采用直插式设计，引脚间距符合标准PCB布线的线距要求，差分信号引脚做了等长设计约束，在PCB Layout阶段可直接按照引脚定义布置差分走线，减少信号完整性问题的出现。

　　在实际装配过程中，这类集成接口的定位柱与PCB上的定位孔精准匹配，过波峰焊时不会出现偏移浮高的问题，接口前端的胶圈结构可填充接口与机箱面板之间的间隙，起到一定的防尘作用，适配多尘的工业车间使用场景。不同于独立散件的接口组合，一体化的结构设计减少了生产环节的物料种类，降低了SMT与插件工序的物料盘点、上料的工作量，同时也减少了多个接口分别焊接带来的累计公差，保证机箱面板开孔与接口的对位精度，避免出现接口错位导致外设插头无法完全插入的问题。在结构细节处理上，USB接口内部的弹片采用高弹性铜合金材质，表面镀金处理，降低接触电阻，减少长期插拔后的接触不良问题；RJ45接口内部的金针同样采用镀金工艺，保证网络连接的稳定性，避免氧化导致的网络丢包问题。金属外壳的接缝处采用无缝铆接工艺，保证屏蔽层的连续性，不会出现缝隙漏磁导致的信号干扰问题，在强电磁干扰的工业现场，这类屏蔽设计能有效保障数据传输的稳定性，避免USB传输中断、网络掉线等影响设备正常运行的问题。
