十口USB3.0高速集线器结构设计

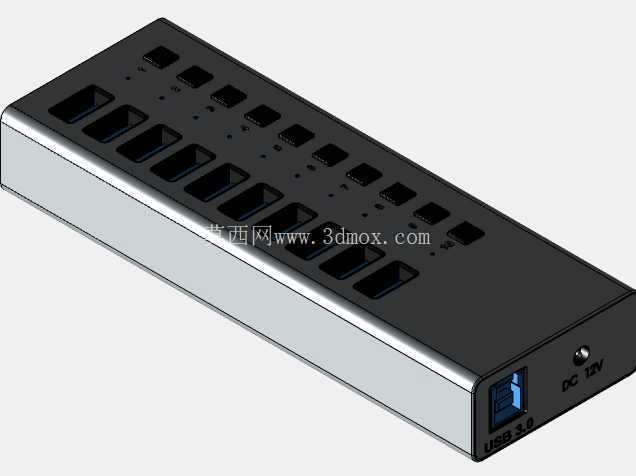

　　日常桌面办公、小型测试工位、数码维修场景中，经常会遇到主机原生USB接口数量不足的问题，尤其是外接U盘、移动硬盘、调试适配器、键鼠外设、编程器等多设备同时接入时，反复插拔更换接口不仅效率低下，还会加速主机原生接口的磨损，这款十口USB3.0集线器的设计，正是针对这类高密度接口扩展需求开发的外设结构方案。从结构布局来看，设备采用长条形卧式壳体设计，主体外壳分为上下两部分，上壳为哑光黑色工程塑料材质，表面做细微咬花处理，避免日常使用留下指纹划痕，下壳为银灰色金属材质，既可以提升整机结构强度，也能利用金属壳体辅助内部电路散热，适配长时间多设备同时工作的发热场景。

　　十路USB3.0输出接口沿壳体上表面长边方向等距排布，每个接口旁对应设置独立状态指示灯，设备接入正常工作时指示灯点亮，方便使用者快速排查接口连通状态，避免逐个插拔测试的繁琐操作。壳体尾端设置独立的USB3.0上行输入接口，旁边预留12V直流供电输入端口，搭配独立供电设计可以解决多设备同时接入时主板USB口供电不足的问题，尤其是外接移动硬盘、高功耗USB外设时，不会出现供电不稳导致的设备断连、数据传输错误等问题。设计过程中，接口间距经过反复校核，相邻接口之间预留足够空间，即使是体积较大的U盘、无线接收器等设备插入时，也不会出现相邻接口被遮挡无法使用的情况，充分利用每一路接口的扩展能力。

　　壳体边角做圆弧过渡处理，避免锐边划伤使用者，整体外形为规整长方体，可直接平放在桌面使用，也可通过底部预留的固定孔位安装在工作台侧面、设备机架侧壁等位置，适配不同的安装使用场景。内部结构设计上，PCB板沿壳体长度方向固定，接口位置与壳体开孔精准对位，每个输出接口的走线做等长处理，保证USB3.0高速传输的信号完整性，避免信号干扰导致的传输速率下降、数据丢包问题。金属下壳与PCB板的接地端连通，起到电磁屏蔽作用，减少外接设备之间的信号串扰，也能降低外界电磁干扰对数据传输的影响。

　　从实际使用场景来看，这类多口集线器不仅适用于普通办公桌面的外设扩展，在电子维修工位、嵌入式开发调试场景、小型服务器外接多组加密狗/存储设备的场景中也能发挥作用，相比普通四口、七口集线器，十口的配置可以覆盖绝大多数多设备同时接入的需求，减少额外添置扩展设备的成本。壳体表面的DC12V标识、USB3.0标识采用丝印工艺，标识清晰耐磨，长期使用不会出现磨损脱落的问题，电源接口旁设置电源指示灯，通电后即可直观判断设备供电状态。结构设计时充分考虑了日常使用的耐用性，接口部分做加强筋固定，避免频繁插拔导致接口松动脱落，壳体拼接处采用卡扣加螺丝的双重固定方式，拆装维护方便，同时拼接缝隙均匀，外观整洁。整体尺寸控制在适合桌面摆放的范围，不会占用过多桌面空间，卧式放置时重心较低，插拔设备时不会轻易移位，使用稳定性更好。
