PCF8575IO扩展板分线板简化结构

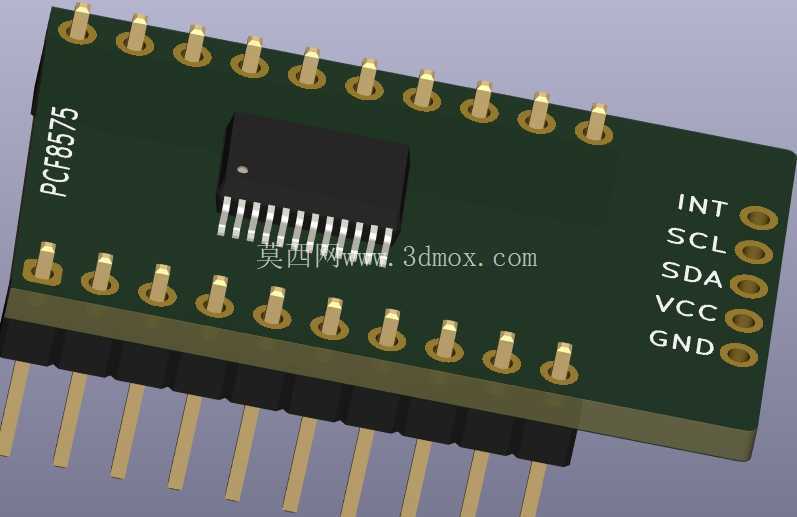

　　在嵌入式硬件开发、工业控制外设扩展、小型智能设备IO端口拓展的场景中，IO扩展模块是解决主控芯片端口数量不足的核心部件，PCF8575作为常用的16位I2C总线IO扩展芯片，其配套的分线板结构直接决定了模块在设备内部的安装适配性、接线便捷性与长期运行可靠性。这款简化结构的分线板，核心围绕PCF8575芯片的引脚定义做布局优化，将芯片的所有IO端口、电源引脚、通信引脚、中断引脚全部引出到板边排针位置，排针采用标准2.54mm间距设计，既可以直接插装在面包板上做原型验证，也可以通过排针座焊接到定制载板上，适配不同开发阶段的使用需求。

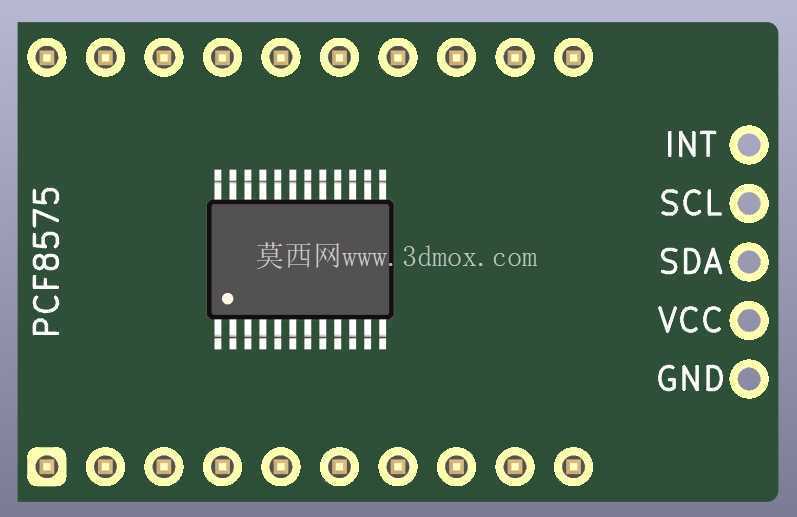

　　从设计思路来看，这款分线板没有做多余的外围电路堆砌，仅保留了芯片工作必需的电源去耦电容、上拉电阻预留位，整体板型采用矩形结构，板边做了圆角处理避免安装时刮伤导线或操作人员，芯片放置在板卡中心位置，所有引出引脚围绕板卡上下两侧与右侧排布，左侧预留丝印标注对应引脚功能，接线时可以直接对照丝印识别端口，无需反复查阅芯片手册，大幅降低现场接线的出错概率。在安装边界上，板卡整体长宽尺寸控制在常规小型扩展模块的通用规格范围内，板厚采用标准1.6mmFR4板材，四个角预留了M2螺丝安装孔位，可以直接通过铜柱固定在设备内部的安装柱上，也可以搭配背胶魔术贴做临时固定，适配不同的安装空间限制。

　　实际使用中，这类分线板常被用于工业传感器信号采集扩展、小型执行器的驱动端口拓展、老旧设备的控制端口改造场景，I2C通信的设计仅需要两根信号线即可实现16路IO的扩展，大幅减少了主控端的引脚占用，板卡上的INT中断引脚可以在IO端口状态变化时向主控发送触发信号，避免主控频繁轮询端口状态，降低主控芯片的运行负载。从结构细节来看，板卡上的焊盘全部做了加大处理，手工焊接时不容易出现虚焊、连焊的问题，排针焊盘与板边的距离预留了足够的操作空间，即使是新手焊接也不会因为烙铁头碰到板边导致焊盘脱落，电源引脚与信号引脚之间做了铺地隔离，减少电源噪声对通信信号的干扰，在工业现场存在电磁干扰的环境下也能保证通信稳定。

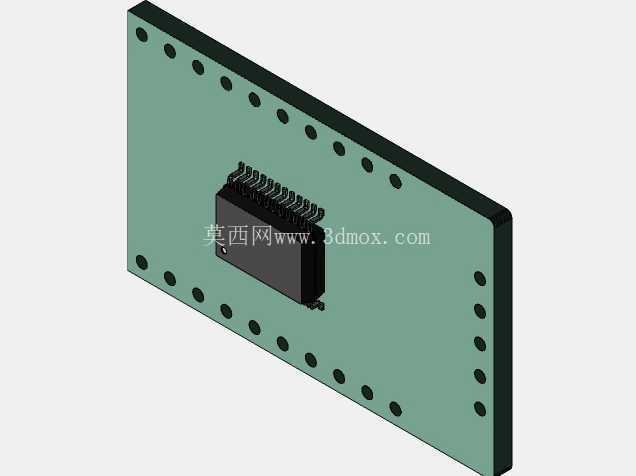

　　不同于集成了过多保护电路、电平转换电路的复杂扩展板，这款简化结构的分线板保留了最核心的扩展功能，整体体积更小，在空间受限的嵌入式设备内部更容易找到安装位置，同时因为元器件数量少，长期运行的故障率也更低，适合批量应用在对成本、可靠性都有要求的量产设备中。设计过程中充分考虑了不同使用场景的适配性，排针既可以选择直插排针做立式安装，也可以更换为弯排针做卧式贴装，适配不同的设备内部高度限制，板卡上的丝印采用耐磨油墨印刷，长期使用不会因为摩擦、积灰导致引脚标识模糊不清，电源引脚旁预留了电源指示灯的焊接位，用户可以根据自身需求选择是否焊接，方便调试时快速判断模块供电状态。在做三维结构建模时，这款模型完整还原了板卡的实际尺寸、排针高度、芯片厚度、安装孔位置，在做设备整体结构装配时，可以直接将模型导入装配体中，检查板卡与周边结构件的干涉情况，提前预判安装时可能出现的空间冲突，避免实际打样后出现板卡无法安装、接线空间不足的问题，对于结构设计人员来说，精准的模型可以大幅减少结构迭代次数，缩短产品开发周期。
