120mm风扇转4英寸烘干机软管适配接头

　　在小型烘干设备、桌面级排风散热系统的搭建过程中，经常会遇到标准尺寸散热风扇与常规通风软管口径不匹配的问题，这类适配结构看似不起眼，却直接决定了风道的密封性能与通风效率，不少DIY玩家或者小型设备组装人员会用胶带、变径塑料圈临时拼接，不仅外观杂乱，长期使用还容易出现漏风、软管脱落的问题，甚至会因为风道阻力突变影响风扇的实际排风效率。这款适配结构就是针对120毫米规格的标准电脑散热风扇与4英寸口径烘干机软管的衔接需求设计的，整体壁厚控制在4.5毫米，足够的壁厚可以保证结构在安装过程中不会因为螺丝锁紧力出现开裂，同时长期受软管拉扯也不会出现形变断裂的问题。

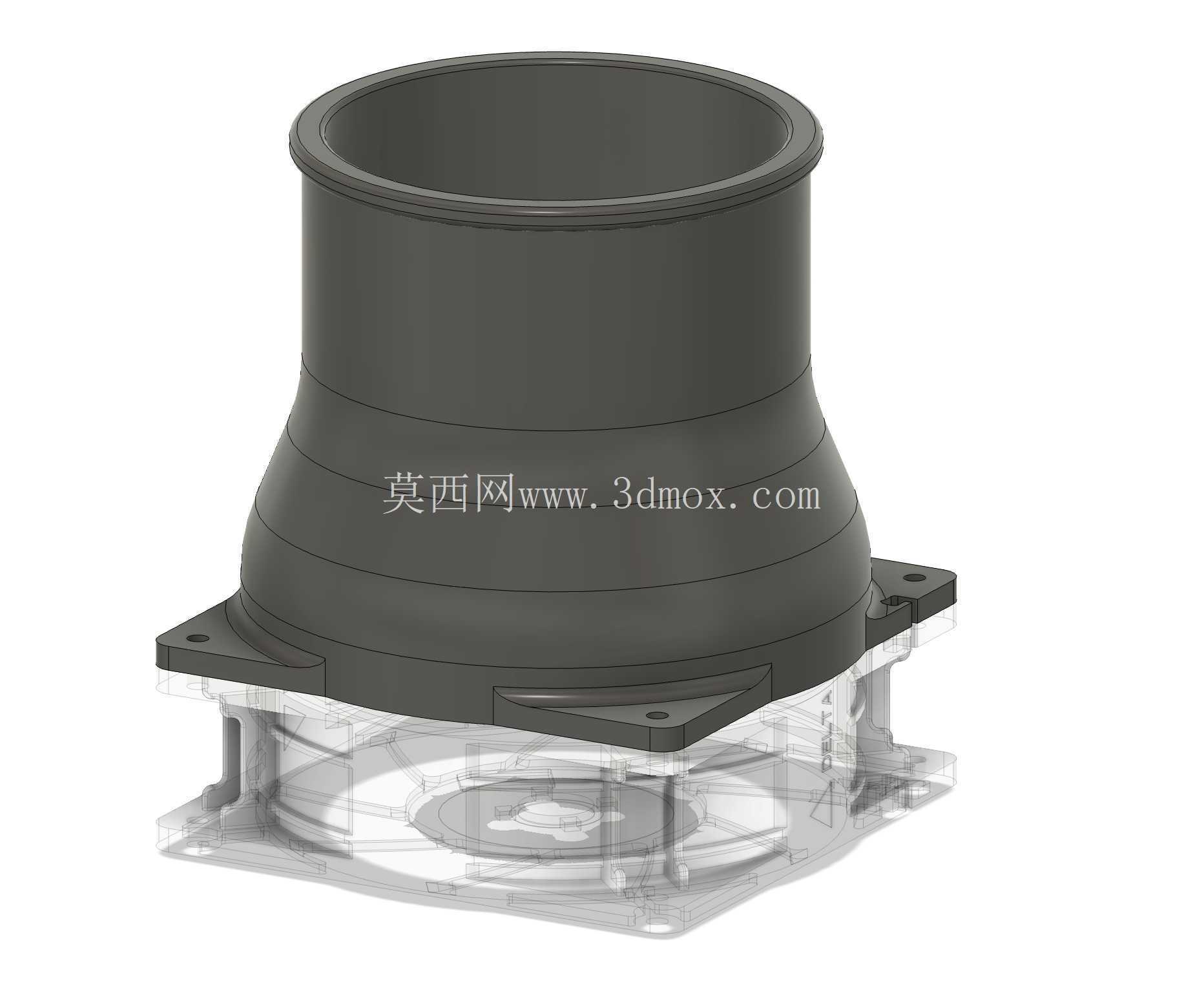

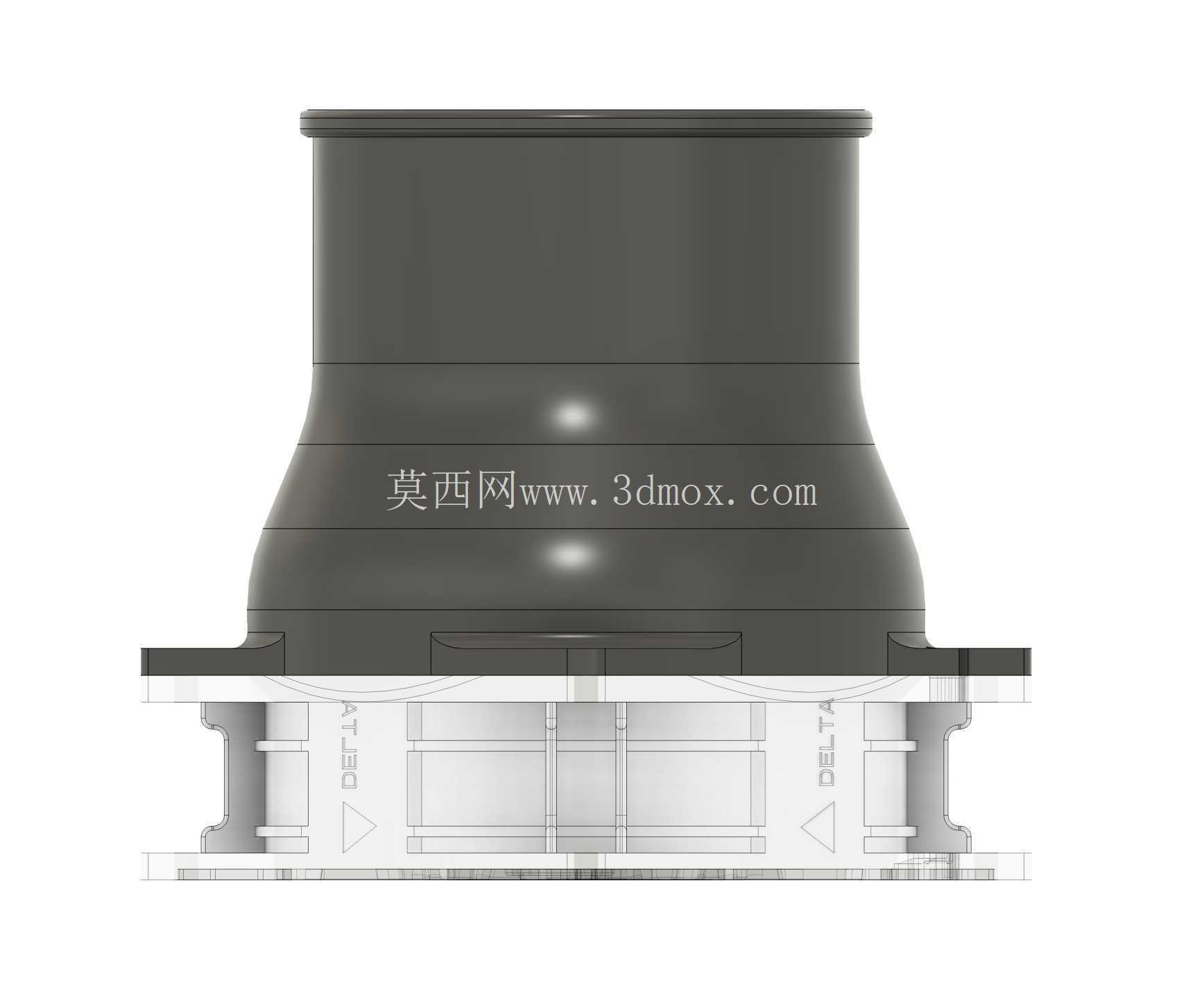

　　从结构设计来看，底部的安装法兰完全匹配120毫米风扇的标准安装孔位，法兰上预留的四个安装耳对应风扇四角的固定孔，安装时可以直接通过自攻螺丝或者常规的风扇固定螺丝将适配器与风扇端面锁紧，法兰与风扇接触的面做了平整处理，不需要额外添加密封垫就能实现端面的贴合，减少安装步骤的同时保证衔接处的密封性。上部的软管插接段做了微锥度的设计，靠近法兰端的外径略大于4英寸软管的标准内径，插接时可以借助软管本身的弹性实现紧配，不需要额外的卡箍就能保证软管不会在通风过程中脱落，同时插接段的端部做了圆角过渡，安装时不会割伤软管内壁，也能降低插接时的阻力。

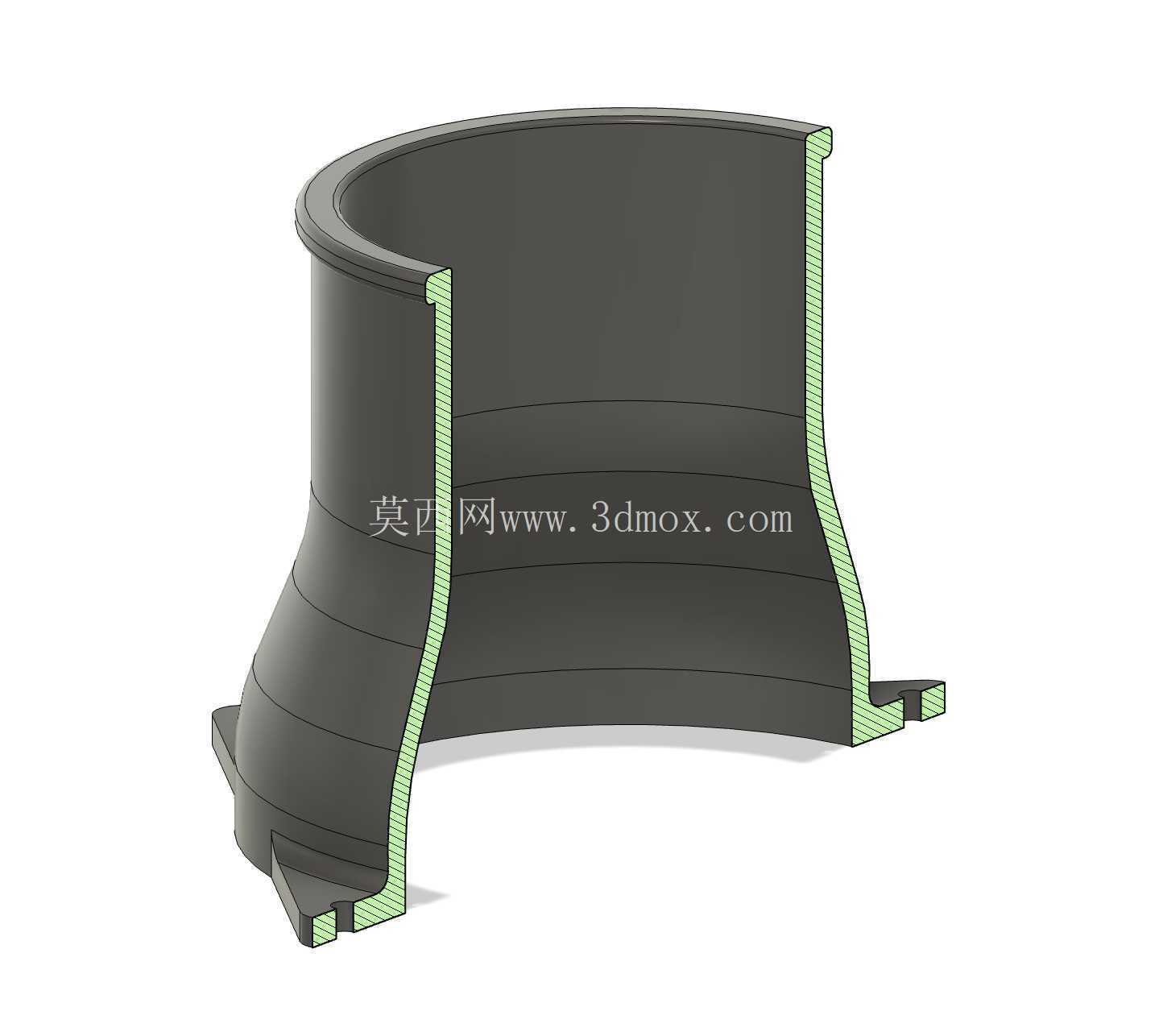

　　中间的变径段采用平滑的弧面过渡，没有出现直角台阶的结构，这种设计可以最大程度降低风阻，避免气流在变径位置形成涡流产生风噪，同时也能减少风压损失，保证风扇输出的气流可以顺畅导入软管内部。在实际应用场景中，这类适配器不仅可以用于小型烘干机的排风衔接，也可以用在桌面3D打印机的散热排风改造、小型机柜的散热风道搭建、DIY通风橱的排风转接等场景，只要是涉及120毫米标准风扇与4英寸柔性通风管衔接的位置，都可以使用这款结构完成可靠连接。设计过程中充分考虑了3D打印的工艺特性，整体结构没有悬空的大角度面，不需要额外添加支撑结构就可以完成打印制作，不管是个人用户用桌面级FDM打印机制作，还是小批量采用注塑工艺生产，都能实现较低的制造成本。

　　安装边界方面，底部法兰的外轮廓尺寸与120毫米风扇的外轮廓完全一致，不会超出风扇的安装边界，不会对风扇周边的其他部件造成干涉，上部插接段的长度足够保证软管的插接深度，即使设备运行过程中出现轻微振动，也不会出现软管松脱的问题。结构整体采用等壁厚设计，在保证强度的同时尽可能减少材料的使用，降低整体重量，安装后不会给风扇端面带来额外的负重，避免长期使用后风扇出现形变或者运行异响的问题。和市面上常见的变径接头相比，这款结构专门针对120毫米风扇的安装尺寸做了匹配，不需要额外打孔或者改装就可以直接安装，省去了用户自行测量尺寸、改装接头的步骤，适配精度更高，安装后的整体一致性更好。气流通过变径段时，平滑的过渡曲面可以让气流逐步加速或者减速，避免因为截面突变造成的气流紊乱，对于需要稳定风量的烘干场景来说，这种设计可以保证软管出口的风量均匀，提升烘干的效率，同时也能降低风扇运行时的噪音，提升使用体验。
