探险活宝BMO卡通形象实体化结构设计

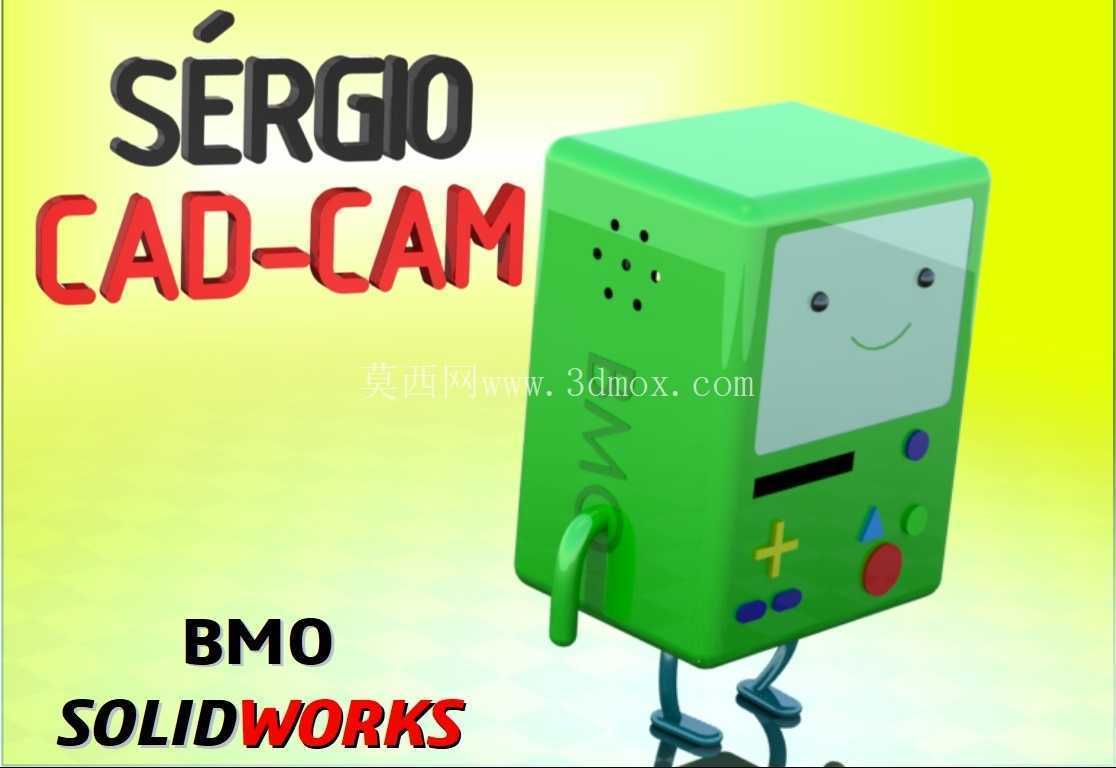

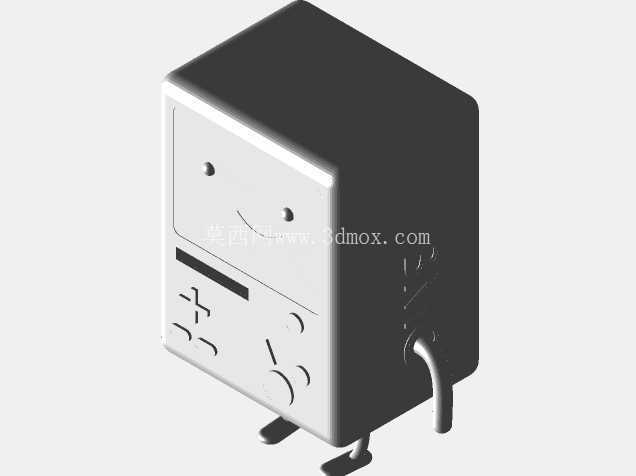

　　本次完成的BMO形象结构设计，核心面向潮玩手办开发、IP衍生实体制作、主题场景装饰摆件三类应用场景，在结构落地阶段优先兼顾了3D打印快速成型、小批量复模生产、静态展示装配三类实际生产需求，没有采用常规卡通形象建模只做外观曲面的思路，而是从实体装配的角度拆分了独立的功能结构模块。从外形轮廓来看，整体采用带圆角的长方体主体作为核心承载结构，主体边角做了R3的圆角过渡，既还原了原作中BMO方正又带柔和感的视觉特征，也避免了直角结构在打印、搬运过程中容易出现的崩边、磕碰损伤问题；主体正面预留了嵌入式的屏幕区域安装位，屏幕区域做了0.8mm的下沉台阶，方便后续粘贴透明亚克力面板或者印刷表情贴片，不需要额外做定位结构就能保证装配齐平。

　　正面的操控按键区域做了分色凸起设计，不同功能的按键采用不同的截面形状，十字方向键采用十字凸台结构，圆形功能键采用不同直径的圆柱凸台，所有按键凸起高度统一为1.2mm，既保证了触摸时的辨识度，也不会因为凸起过高在脱模或者打印时产生支撑残留。主体侧面的提手结构做了一体化的加强筋过渡，提手与主体连接的根部做了R2的圆角补强，避免提手位置在拿取过程中出现应力断裂，提手内孔尺寸按照成年人手指握持的舒适区间设计，预留了足够的穿指空间，不需要额外加装挂绳就能满足手持移动的需求。底部的支撑腿结构采用独立的分件设计，腿型还原原作的细腿造型，同时在与主体连接的位置做了隐藏式的插榫结构，插榫直径3mm，插入深度5mm，既保证了装配后的连接强度，也让分件的拼合缝隐藏在主体底面，不会破坏正面的视觉完整性。在设计思路上，没有为了追求曲面细节随意增加薄壁结构，所有外观面的壁厚统一设置为2mm，内部预留了足够的空腔空间，既可以作为静态摆件使用，也可以在空腔内加装纽扣电池、小型发光模块，实现屏幕区域的背光效果，拓展产品的交互属性。

　　安装边界方面，整体外形的最大外轮廓尺寸控制在120mm80mm60mm区间，适配常规的桌面摆件摆放空间，底部两个支撑腿的安装孔位中心距为70mm，用户如果需要加装固定底座或者展示支架，可以直接按照这个孔距加工配套的连接板，不需要额外对模型主体进行打孔修改。针对不同的生产工艺，模型的所有拔模角度统一设置为1.5度，不管是采用光固化3D打印还是小规模的硅胶复模生产，都能顺利脱模，不会出现结构卡滞的问题；外观面上的所有孔洞，也就是原作中BMO侧面的扬声器开孔，都做了通孔设计，开孔直径2mm，孔间距4mm，既还原了原作的视觉细节，也能在加装发声模块的时候作为出声孔使用，不需要后续二次打孔加工。

　　在结构校验阶段，特意对所有容易出现应力集中的位置做了圆角过渡处理，包括提手根部、支撑腿插榫位置、按键与主体的连接位置，避免在长期摆放或者轻微受力的情况下出现结构开裂。整个模型的外观曲面全部采用G2连续过渡，没有尖锐的棱角或者突兀的曲面转折，不管是做喷漆上色还是水贴加工，都能保证漆面的平整附着，不会出现曲面断层导致的上色积漆问题。对于面向手办改装的用户，模型的所有分件都采用了无胶装配的插榫设计，用户可以根据自己的需求更换不同表情的屏幕面板、不同颜色的按键配件，不需要破坏主体结构就能完成个性化改装。
