搭载3070ti与i7 14700kf的海盗船水冷主机

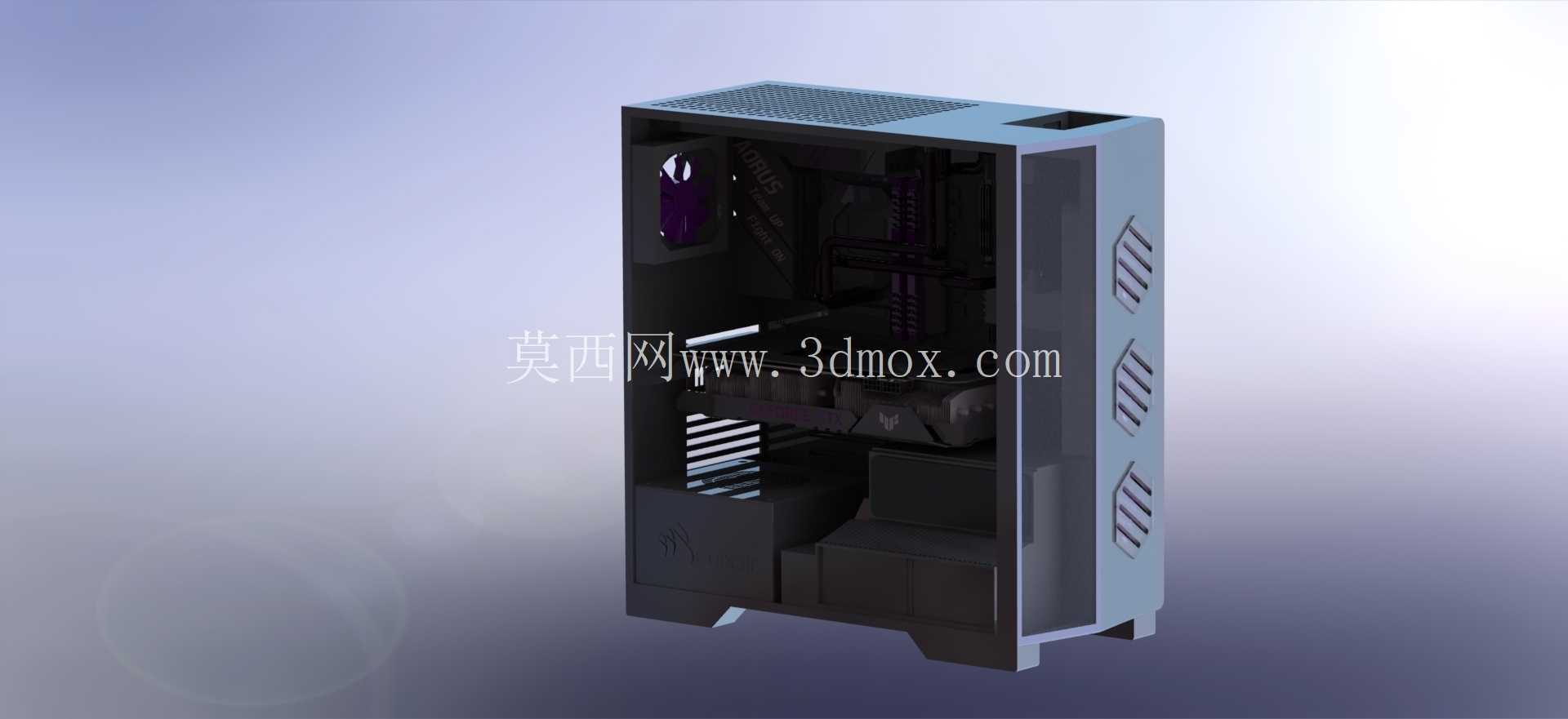

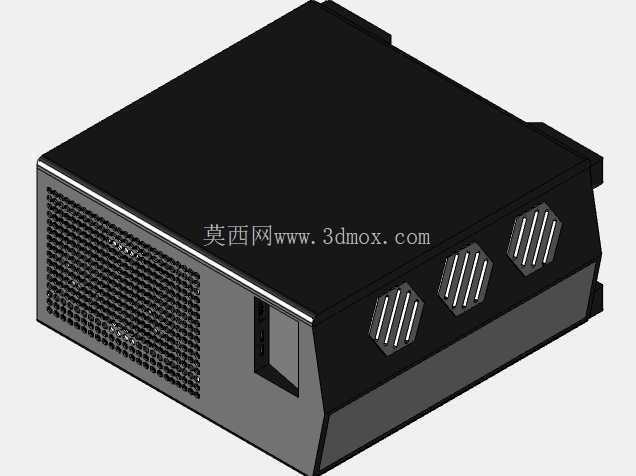

　　这套主机三维结构方案，主要面向高性能桌面计算场景，覆盖电竞娱乐、三维设计渲染、工业仿真运算、视频后期剪辑等多类高负载使用需求，整套结构围绕硬件散热效能、硬件安装兼容性、内部走线合理性三个核心维度展开设计，适配当前消费级高端硬件的安装边界。从结构布局来看，机箱采用中塔ATX架构设计，整体外形尺寸遵循常规中塔机箱的安装适配标准，可兼容绝大多数标准ATX、MATX、ITX规格主板，CPU散热区域预留足够高度空间，可支持高度165mm以内的塔式风冷或360规格冷排安装，显卡安装位预留长度达到340mm，可容纳RTX3070ti这类三风扇长度的高端显卡，电源仓位支持标准ATX规格电源，本次方案搭配的1000W海盗船电源可完全适配仓位尺寸，电源与硬盘仓做了分隔式设计，避免电源风道与硬盘散热气流互相干扰。

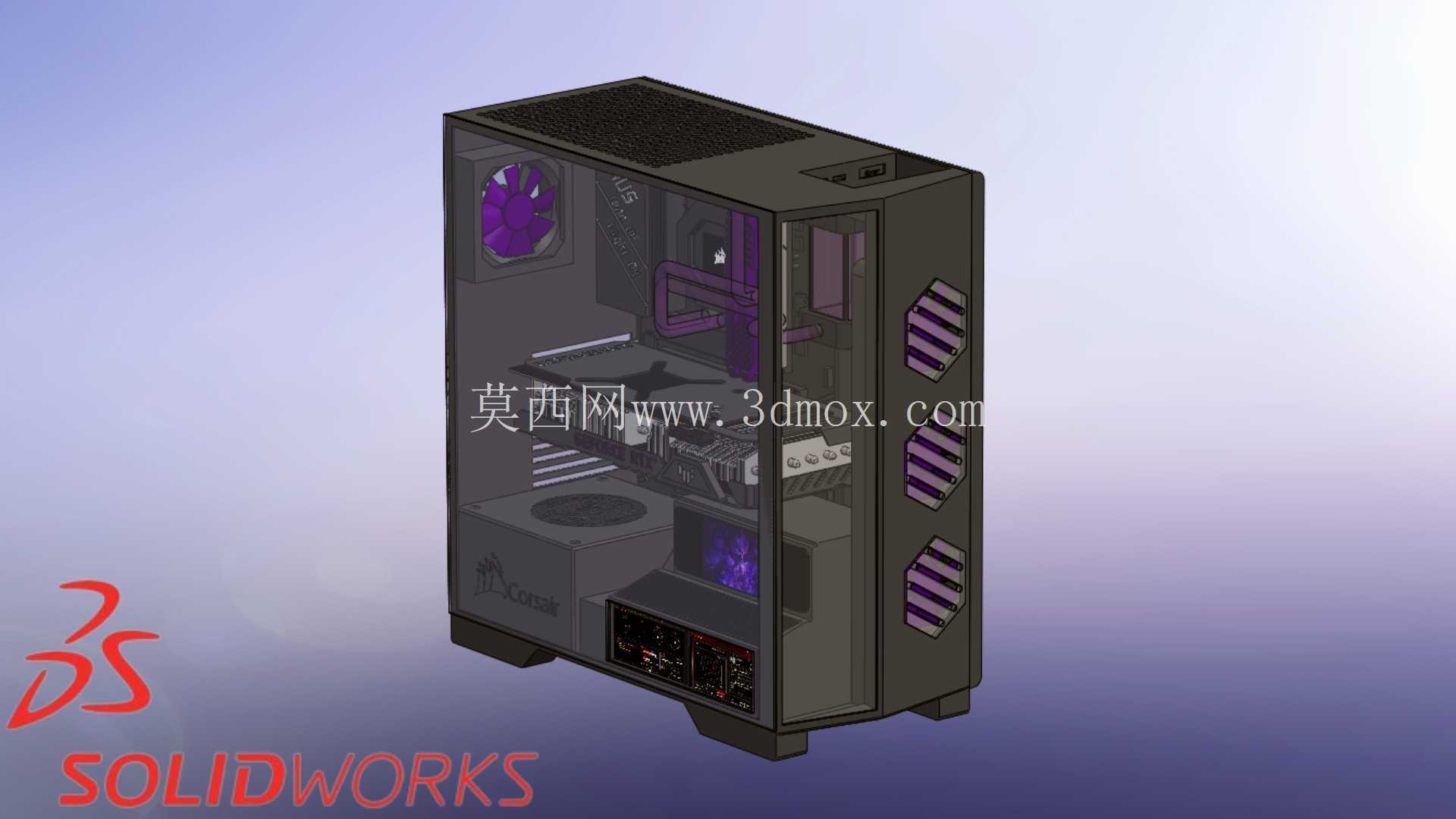

　　散热系统设计上，采用海盗船一体式水冷方案，冷排安装在机箱顶部排风位，配合机箱前部三个进风风扇、后部一个排风风扇组成完整的前进后出、下进上出的垂直散热风道，机箱前面板采用镂空格栅设计，搭配可拆式防尘网，既保证进风通量，也能减少日常使用中的积灰问题；机箱侧透区域采用钢化玻璃安装位，需要注意的是在STEP格式的结构文件中，玻璃部件初始设置为非透明材质，实际使用或渲染时可调整材质属性还原通透效果，方便观察内部硬件运行状态与灯效展示。内部结构设计上，主板托盘区域预留了大面积的走线孔，搭配背部理线仓的空间，可将供电线、风扇线、灯效控制线全部隐藏在背板之后，保证内部视觉整洁；硬盘仓位支持2个3.5英寸机械硬盘与3个2.25英寸固态硬盘安装，满足大容量存储与高速系统盘的扩展需求；机箱前面板预留了USB3.2、Type-C、音频接口的安装位，对应主板的前置插针位置做了走线避让，不会出现插针与冷排、内存干涉的问题。

　　从安装边界来看，整套结构的各个部件配合公差控制在常规消费级机箱的合理范围内，主板铜柱位置完全符合ATX规范的孔位标准，PCIe挡片位置与显卡安装位对齐，不会出现显卡插装后挡片无法固定的问题；水冷头的安装扣具兼容LGA1700规格的CPU底座，正好适配i7 14700kf处理器的安装需求，冷管长度预留了足够的弯曲余量，不会出现冷管拉扯导致冷头受力不均、漏液风险提升的问题；风扇安装位的螺丝孔位完全匹配120mm标准风扇的孔距，安装时不需要额外打孔改造。

　　实际使用场景中，这套结构方案可作为高端主机装机的结构参考，也可用于数码产品展示、电竞场景可视化的三维素材，结构建模时还原了各个硬件的实际外形尺寸与安装位置，可直接用于装机模拟，提前排查硬件干涉、风道不合理、走线空间不足等实际装机中容易出现的问题，减少实际装机时的试错成本；各个硬件部件的装配关系完全按照实际装机顺序设置，从电源安装、主板固定、CPU与内存插装、水冷固定、显卡安装到走线整理的全流程都可通过模型进行模拟，帮助装机人员提前梳理装配流程，提升装机效率。机箱底部设置了可调节高度的防滑脚垫，既可以垫高机箱保证底部进风的通量，也能减少机箱运行时风扇转动带来的共振传导，降低运行噪音；机箱顶部的IO区域做了轻微的内凹设计，避免积灰直接落入接口内部，同时也方便用户插拔外设时的定位。显卡安装位预留了显卡支架的安装位置，可避免三风扇长显卡长期使用后出现PCB弯曲变形的问题，提升硬件长期使用的可靠性。
