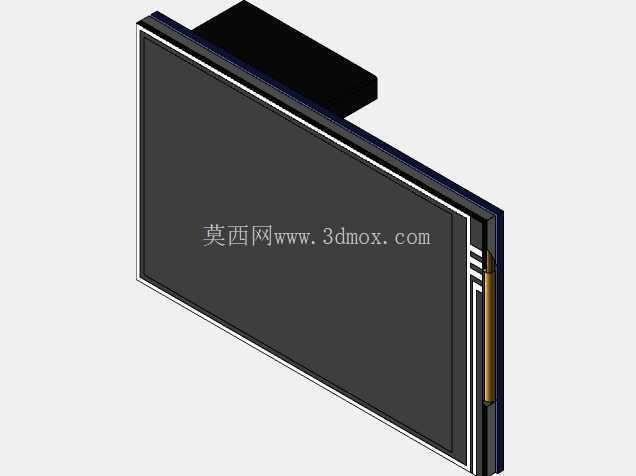

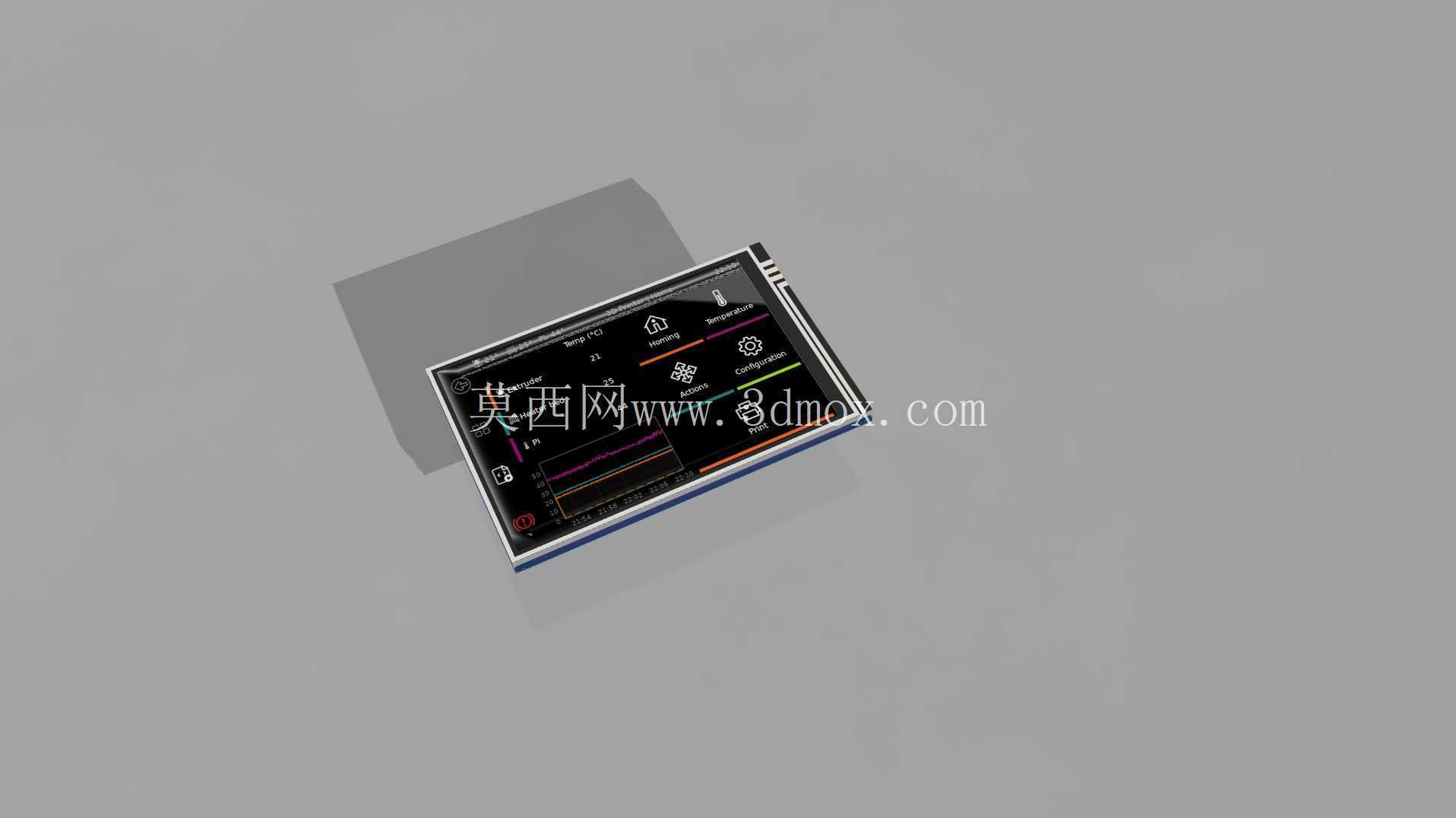

3.5英寸树莓派触控显示模组结构设计

　　在嵌入式开发、桌面级3D打印机操控、小型工业设备人机交互场景中，适配树莓派的3.5英寸触控屏是极为常用的交互硬件，这类屏幕的三维结构建模精度，直接决定了外壳适配、安装定位、接口避让的实际落地效果。很多开发者在做设备集成时，往往会因为找不到精准的屏幕结构模型，要么在外壳开孔时反复试错浪费耗材，要么在接口位置预留不足导致排线弯折、接插件干涉，甚至出现屏幕安装后受力不均导致触控失灵的问题，这个模型的构建就是围绕实际集成中的这些痛点展开的。

　　从实际使用场景来看，这类小尺寸触控屏常被用在紧凑型嵌入式设备的前端交互面板上，比如桌面级FDM 3D打印机的klipper固件操控终端、小型环境监测设备的参数显示界面、便携式数据采集终端的输入输出模块，还有不少DIY爱好者会用它做小型NAS的状态监控屏、复古游戏机的显示触控单元。它不需要占用过大的安装空间，电阻触控的方案在工业小场景下抗干扰能力更强，哪怕操作人员戴薄劳保手套也能完成点选操作，相比电容屏更适配车间、实验室这类存在少量粉尘、操作人员不一定裸手操作的场景。

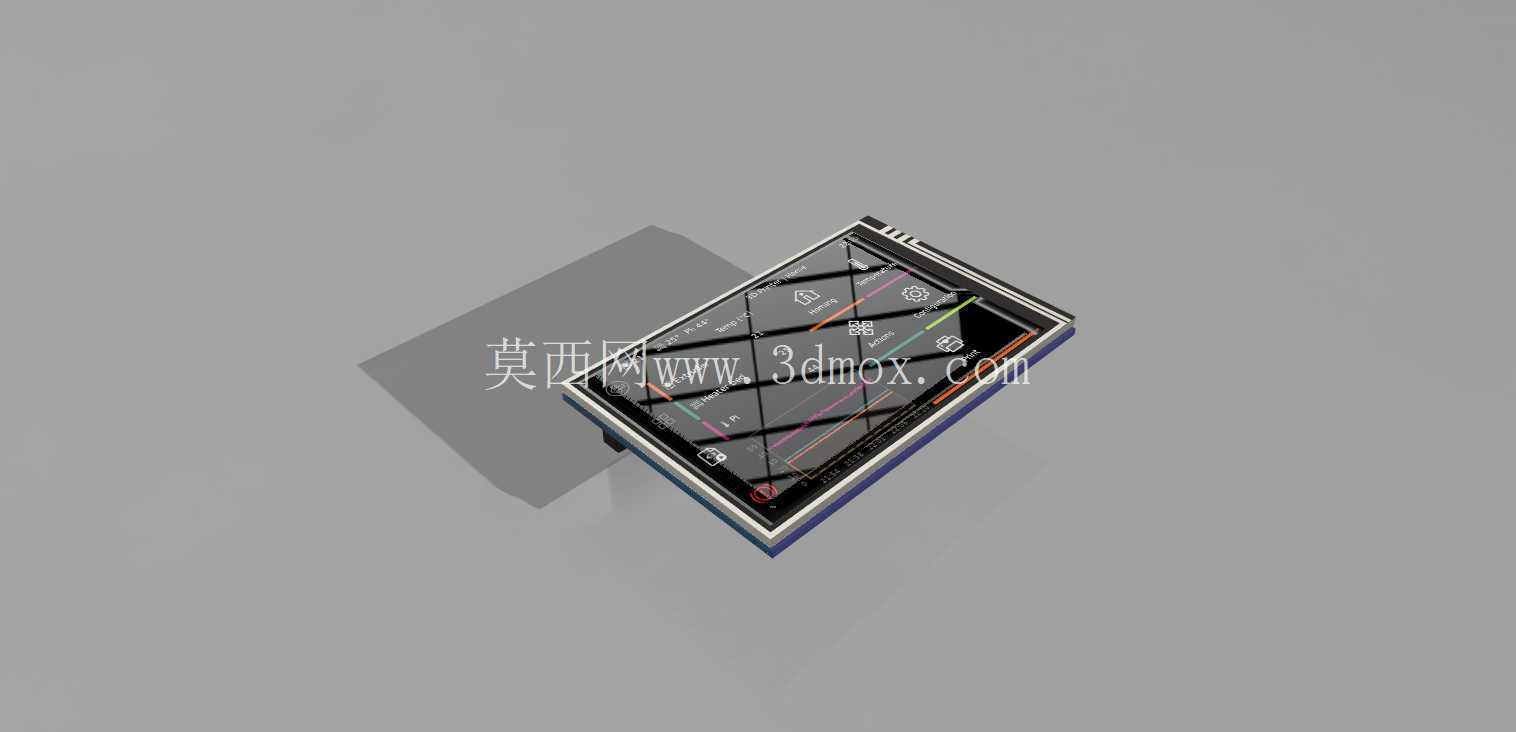

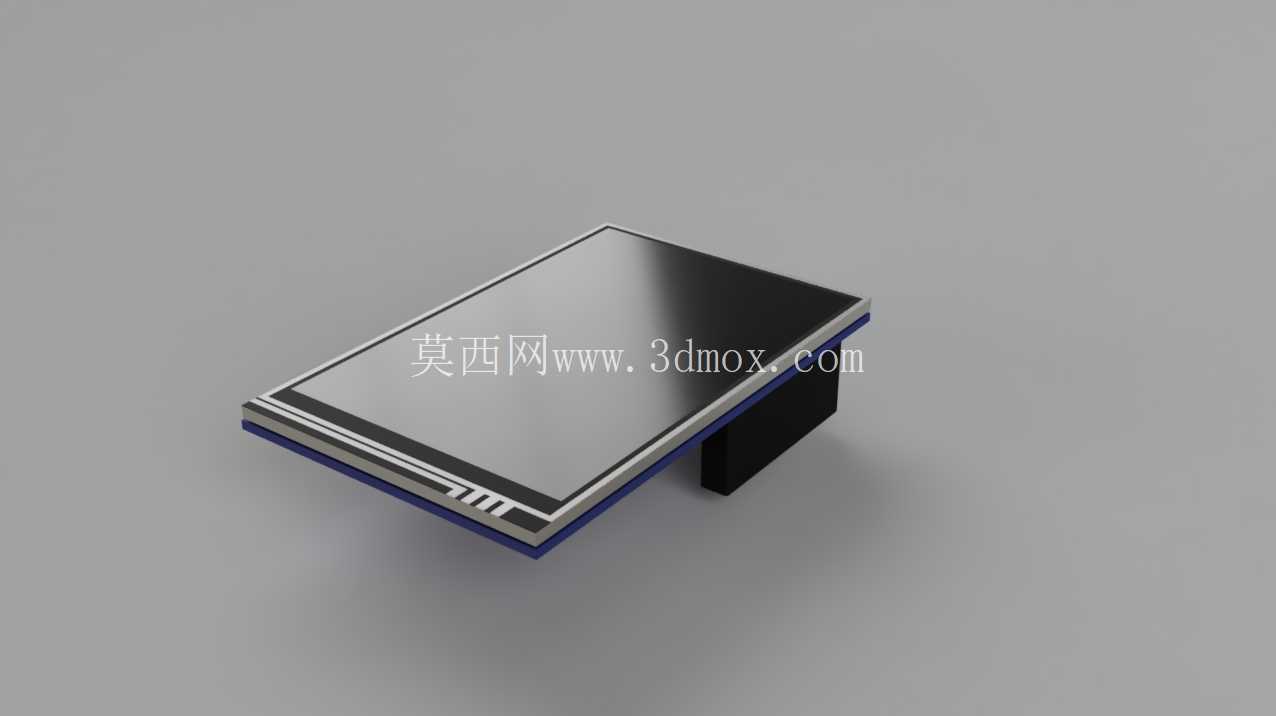

　　做这个结构设计的时候，首先要卡准的是屏幕的外轮廓边界，整个屏幕的显示区域和外围PCB边框的尺寸差要控制在0.1mm以内，毕竟很多外壳的视窗开孔是刚好卡在显示区域边缘的，如果边框尺寸做小了，会露出PCB板的黑边影响外观，做大了又会遮挡显示内容。屏幕的整体厚度是安装时的核心参数，从触控面板表面到PCB背面的接插件凸起高度，都要逐一还原，尤其是背面的FPC排线接口位置，要准确还原接口的伸出长度和排线弯折的最小空间，很多集成案例里就是因为没算准排线的弯折半径，导致安装后盖的时候直接压到排线，时间长了排线芯线断裂出现屏幕花屏、触控无响应的问题。

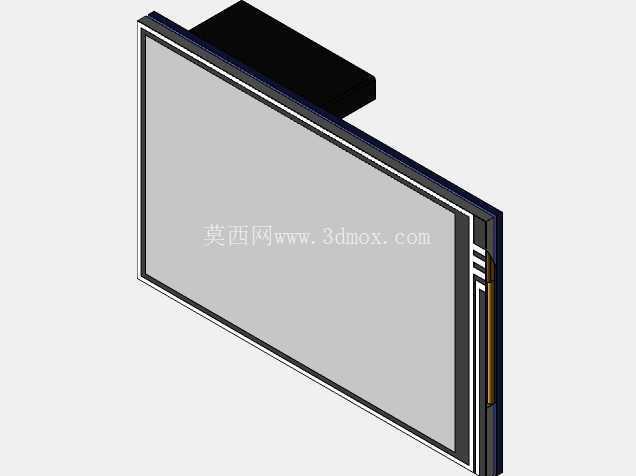

　　屏幕侧边的固定孔位是建模时不能忽略的细节，这类小屏一般会在PCB的四个角预留M2或者M2.5的安装孔，孔位的中心距、沉头深度都要和实物一致，方便设计人员直接在自己的设备外壳上对应设计铜柱或者螺丝柱，不需要再反复测量孔位坐标。屏幕正面的触控层和显示层的贴合高度差也要做出来，虽然这个差值只有零点几毫米，但在做前面板防水胶圈设计的时候，这个高度差直接决定了胶圈的压缩量，压缩量不够会导致防尘防水失效，压缩量过大又会顶到触控层造成局部触控长期处于触发状态。

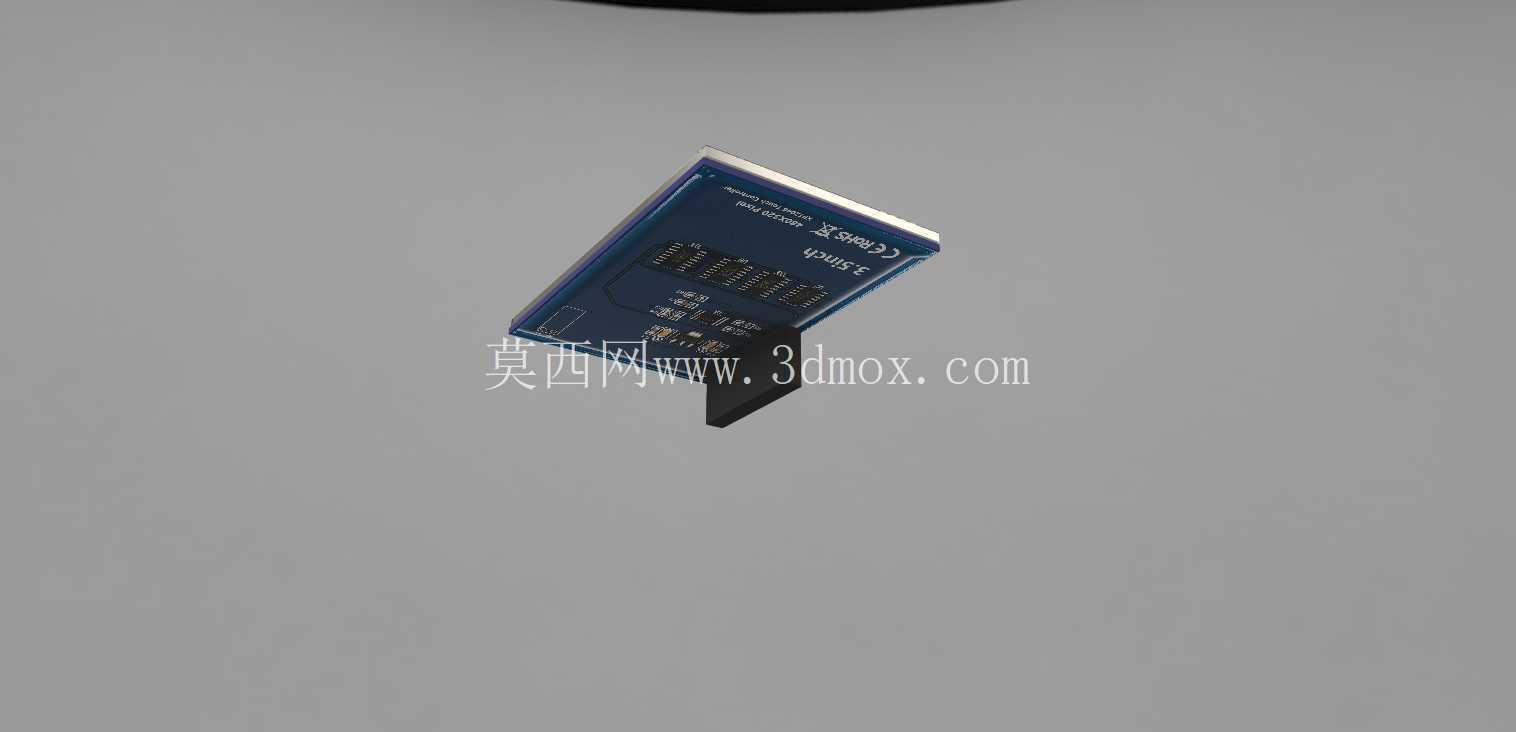

　　从设计思路上来说，建模的时候没有做过度的简化，屏幕PCB板上的主要元器件凸起都做了还原，比如背面的驱动芯片、背光电路的电解电容高度，这些凸起的位置如果在建模时忽略，很容易在安装时和设备内部的主板、走线槽发生硬干涉，很多新手设计外壳的时候只看屏幕的总厚度，不注意背面元件的局部凸起，最后组装的时候发现屏幕装不平，某个位置被元件顶住，只能临时打磨外壳，既影响结构强度又耽误项目进度。屏幕的金属屏蔽罩轮廓也做了准确还原，屏蔽罩的边缘圆角、卡扣位置都和实物对齐，方便做电磁兼容相关的结构设计时，预留对应的接地弹片位置。

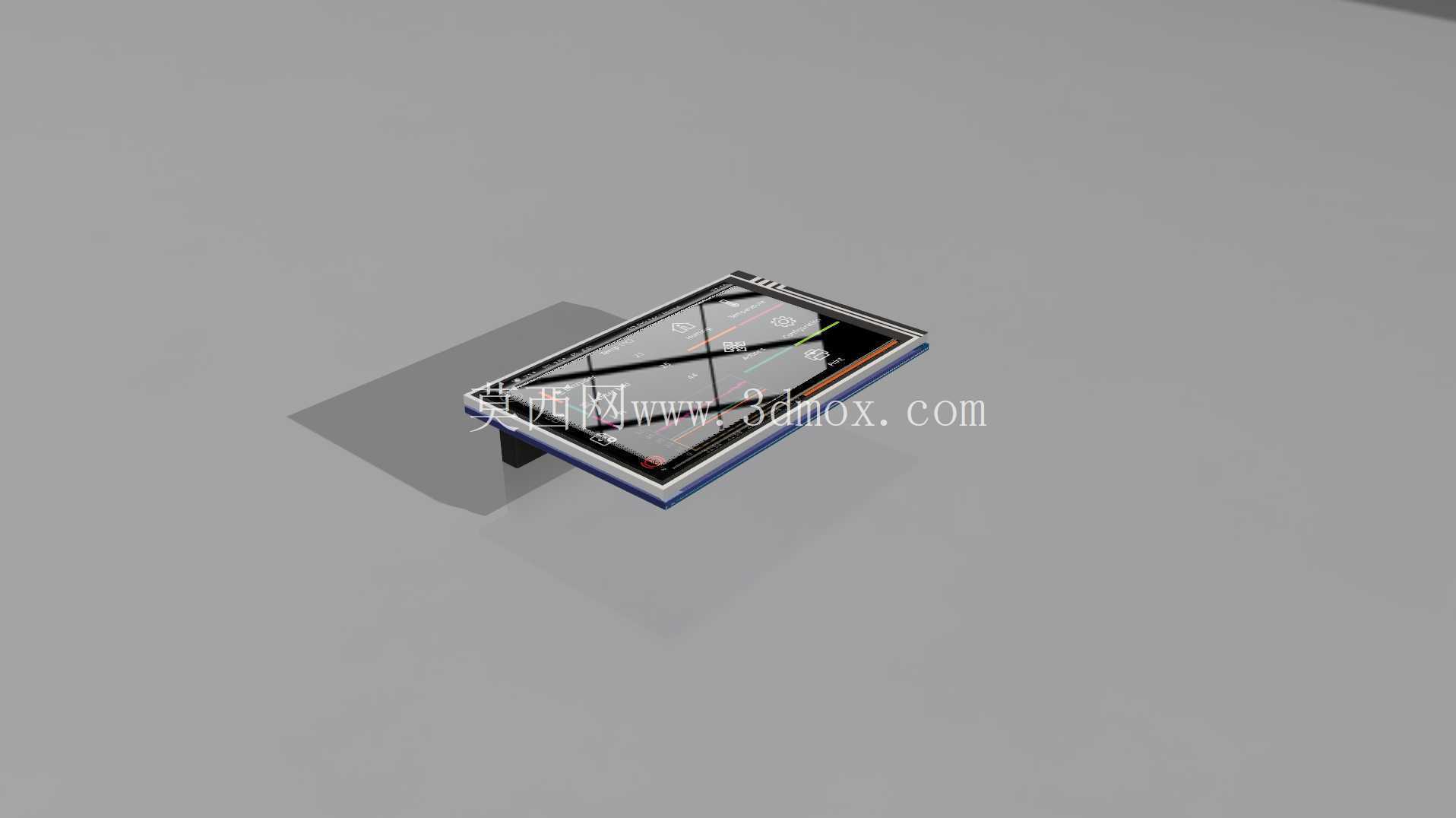

　　在安装边界的考量上，模型明确区分了禁止干涉区域和可走线区域：屏幕正面触控面板上方0.5mm范围内不能有任何结构件遮挡，否则会影响触控操作和显示效果；屏幕背面接插件周围3mm范围内不能布置过高的元件，要留给插拔排线的操作空间；屏幕四个安装孔周围2mm的区域要保证平面度，避免安装时螺丝锁紧后PCB板发生翘曲，导致屏幕显示出现水波纹。另外屏幕的侧边出线方向也做了明确的结构示意，方便设计人员在做设备内部走线规划时，提前预留排线的走线路径，避免排线和内部的散热片、运动部件发生摩擦。

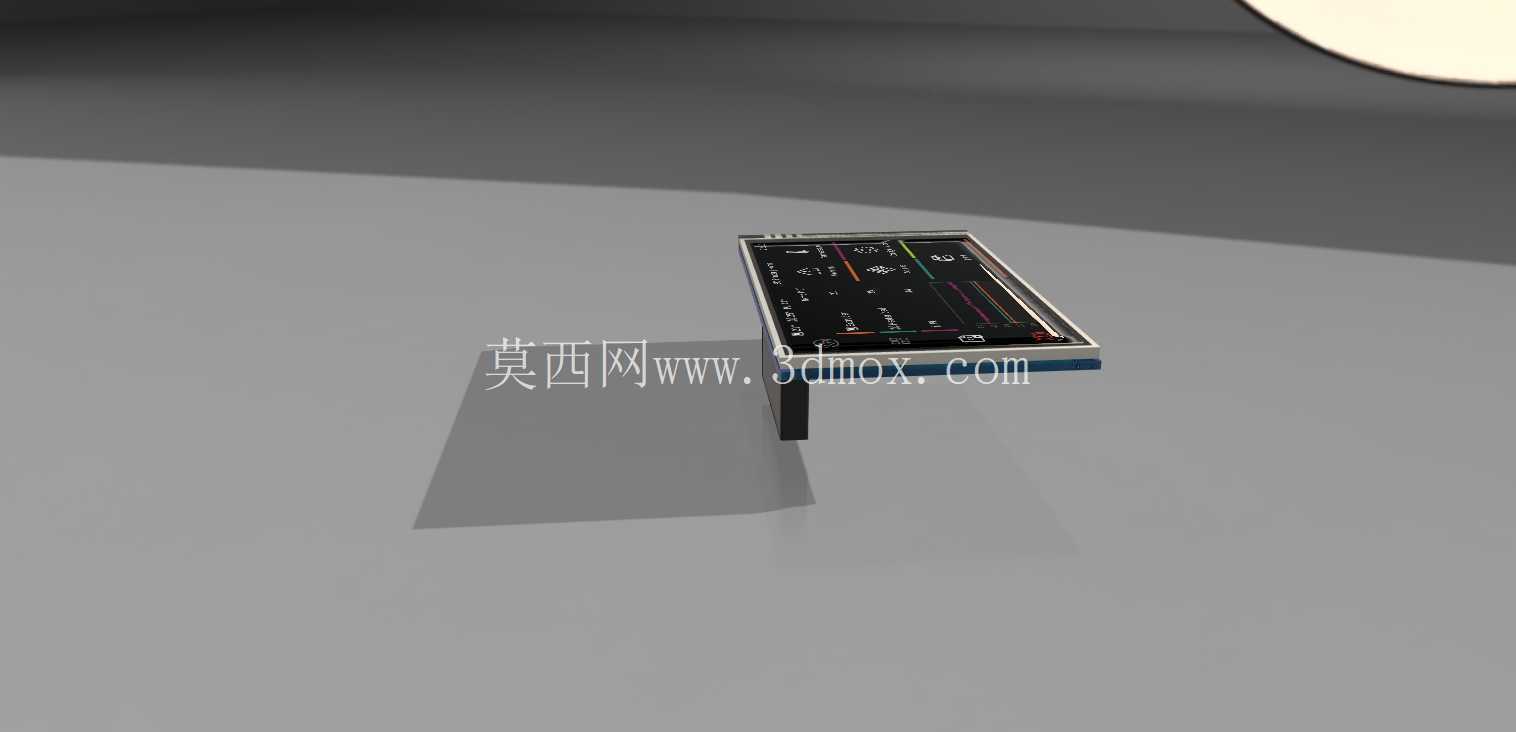

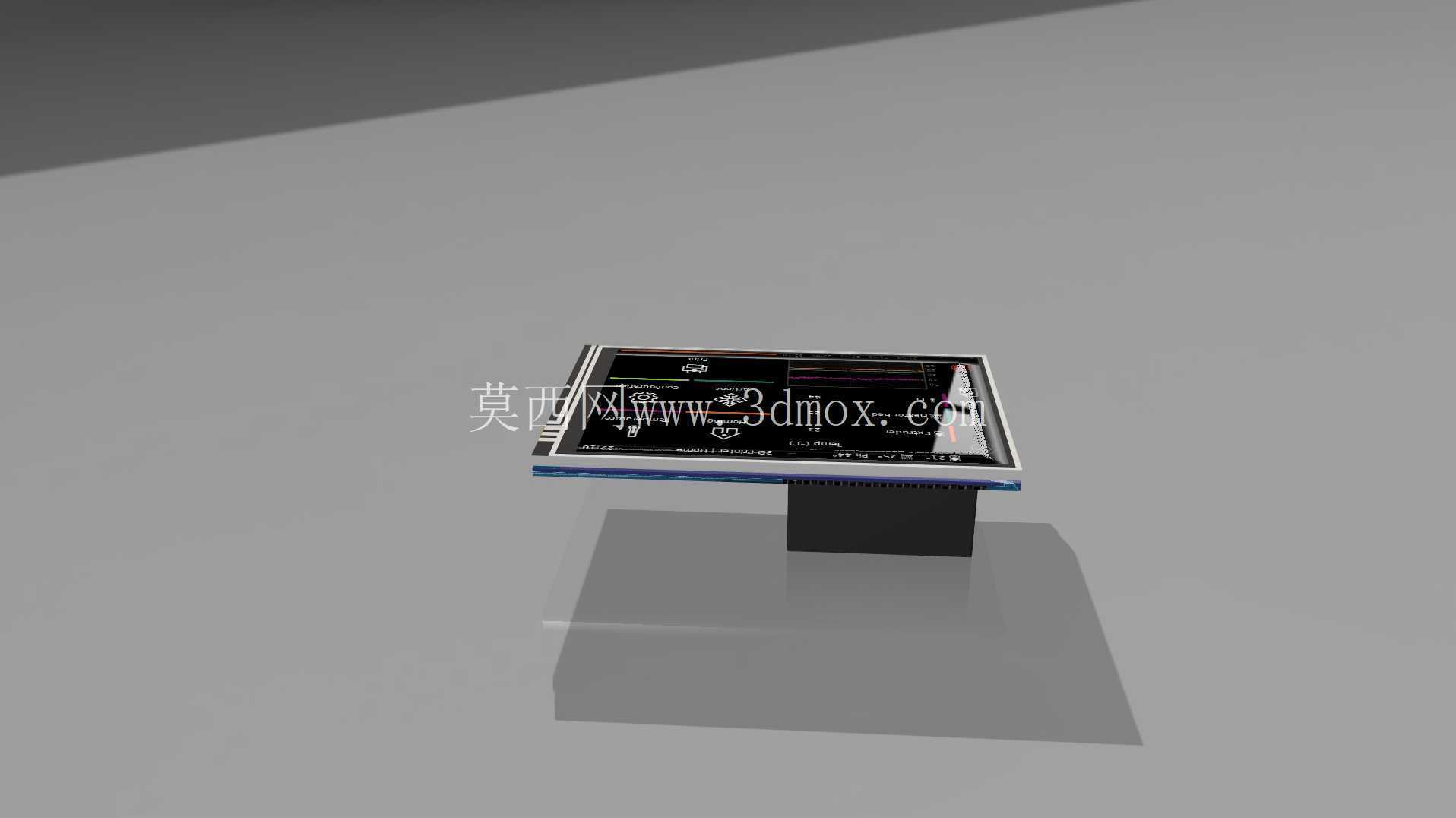

　　对于做设备结构设计的工程师来说，拿到这个精准的模型后，可以直接把它调入自己的总装配体里，直接开展前面板开孔、安装柱设计、内部空间排布的工作，不需要再自己拿着卡尺一点点测量屏幕尺寸，也不用怕因为尺寸误差导致后期开模或者3D打印外壳时出现适配问题。尤其是在做紧凑型设备设计时，内部每一寸空间都要精打细算，精准的屏幕模型能帮设计师更好的规划内部元件布局，在有限的空间里合理安排主板、电源、散热模块的位置，避免因为零件干涉反复修改设计，缩短整个项目的开发周期。
