树莓派10.1寸电容式触控显示模组

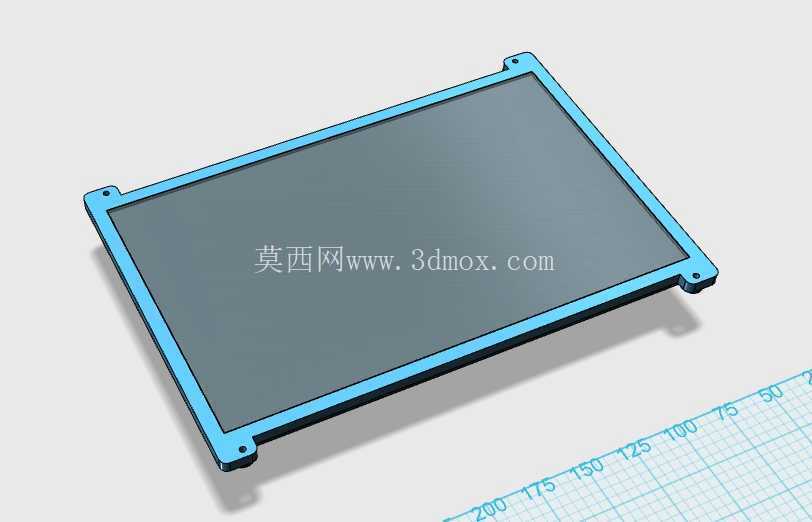

　　在嵌入式开发、小型智能终端搭建、桌面级交互装置制作的场景里，适配树莓派的触控显示部件一直是结构设计阶段需要重点考量的核心组件，这款10.1寸电容触控屏的三维结构，完全围绕实际装机的适配需求做了细节层面的落地设计。从实际使用场景来看，这类触控屏常被用于嵌入式工控小终端、桌面级迷你工作站、开源硬件交互项目、小型智能设备的人机交互界面，既要满足屏幕本身的防护与固定需求，也要兼顾和树莓派主控板的装配适配，同时还要给后续的外接走线、接口拓展预留足够的操作空间。

　　从功能特性上看，这款电容屏采用十点触控的电容感应方案，相比电阻屏不需要按压施力，手指轻触即可完成交互操作，表面覆盖的防护层做了边缘倒角处理，避免装机后边缘割线或者划伤操作人员。屏幕主体的承载背板采用金属材质设计，既可以起到电磁屏蔽的作用，避免树莓派主控工作时的高频信号干扰触控采样精度，也能提升整体结构的抗形变能力，在长期使用或者频繁移动设备的场景下，不会因为背板弯折导致液晶层受力出现光斑、显示异常的问题。

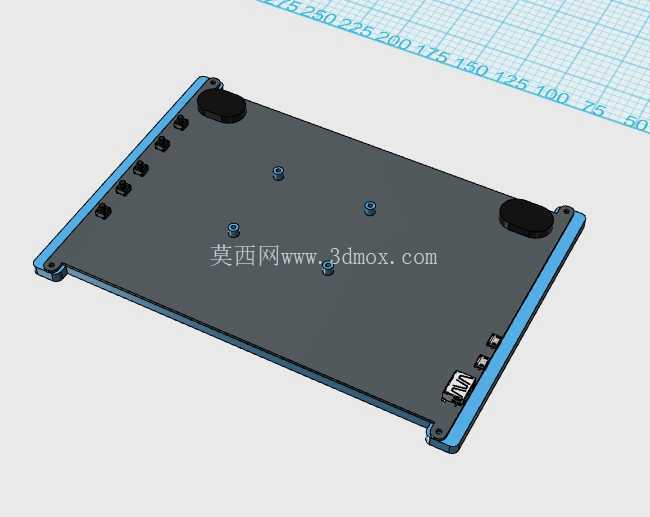

　　设计思路上，整个结构没有做多余的装饰性特征，所有结构特征都服务于装配与使用需求：背板四周的固定铜柱采用压铆工艺预设位置，对应树莓派通用的安装孔位，不需要额外做转接支架就可以直接将主控板固定在屏幕背板后侧，减少整机的装配零件数量，也能压缩整体的装机厚度。屏幕侧边的接口位置做了下沉式的避让槽，不管是FPC触控排线的连接，还是HDMI信号接口、供电接口的插接，都不会和外框结构产生干涉，装配时不需要强行弯折线材，能大幅降低排线损坏的概率。屏幕两侧预留的固定孔位，既可以配合铜柱做背板的整体固定，也可以适配通用的桌面支架、壁挂支架，满足不同安装场景的固定需求。

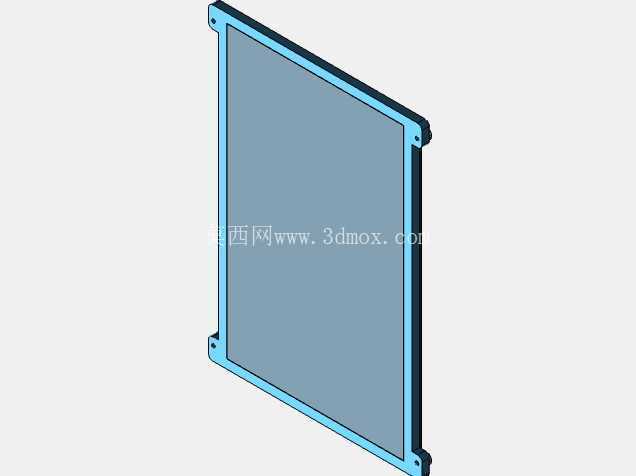

　　外形尺寸与安装边界方面，这款屏幕的显示区域为标准10.1寸16:9比例，整体外轮廓的长宽尺寸控制在可以兼容标准迷你机箱安装位的范围内，背板边缘的蓝色包边结构既是装饰条，也是屏幕面板和背板之间的缓冲密封结构，能阻挡日常使用中的灰尘、少量溅液进入屏幕内部，同时也能吸收轻微的磕碰冲击力，避免边缘受力直接传递到液晶面板。背板上预设的四个橡胶减震垫位置，在平放使用时可以起到防滑、减震的作用，避免桌面震动导致屏幕移位，也能防止背板和桌面直接摩擦产生划痕。屏幕右下角的接口区域做了明确的对位标识，装配时不需要反复核对排线方向，能提升组装效率，接口旁的固定卡扣可以将插接后的排线牢牢固定，避免设备移动过程中排线松脱导致触控或者显示功能失效。

　　从结构设计的细节考量，这款模型把实际装机中容易忽略的干涉问题都做了提前规避：比如背板上的铜柱高度做了精准计算，固定树莓派板之后，主控板上的散热片、外接USB设备都不会和屏幕背板产生挤压，预留的散热间隙可以保证空气自然流通，不会因为空间密闭导致主控过热降频。屏幕边缘的触控感应区域做了2mm的边框避让，装机之后外框不会遮挡触控有效区域，避免出现边缘触控无响应的问题。整个结构的壁厚设计均匀，不管是采用3D打印做验证件，还是开模做量产件，都不会出现壁厚不均导致的缩痕、变形问题，所有的转角位置都做了R角处理，既提升了结构强度，也避免了应力集中导致的部件开裂。
