这款壳体结构的设计初衷,是为嵌入式电子功能模块提供可靠的物理防护与稳定的运行环境,在工业控制、边缘计算节点、小型通讯中继设备这类需要长期连续运行的场景中,这类壳体的结构合理性直接决定了内部电子元件的工作寿命与运行稳定性。从实际使用场景出发,这类壳体常被安装在设备机柜内部、工业现场壁挂点位或是桌面式控制终端内,因此设计阶段首先要平衡的就是防护性能、散热效率与安装适配性三者的关系。
从结构设计思路来看,整体采用分体式钣金拼接结构,底座与上盖通过侧边的紧固螺丝实现装配固定,这种结构的优势在于装配流程简单,后期维护拆卸时无需复杂工具,仅需对应规格的螺丝刀即可完成开盖操作,方便内部电路板的检修、元件更换与功能升级。壳体的边角处做了小半径的折弯倒角处理,既避免了钣金锐边在装配、搬运过程中划伤操作人员,也能提升壳体整体的结构刚性,减少薄钣金件受外力挤压时出现的形变概率。

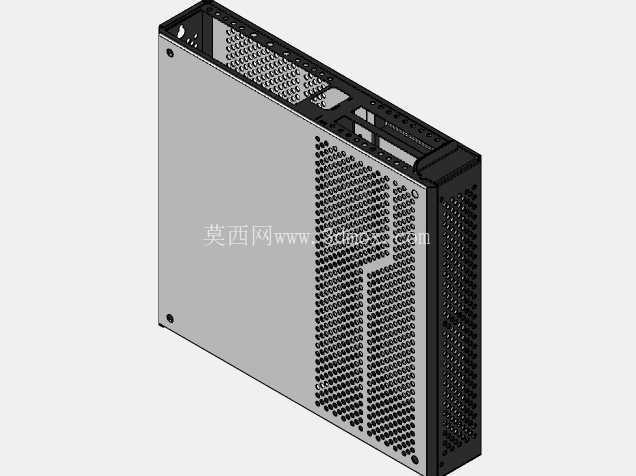

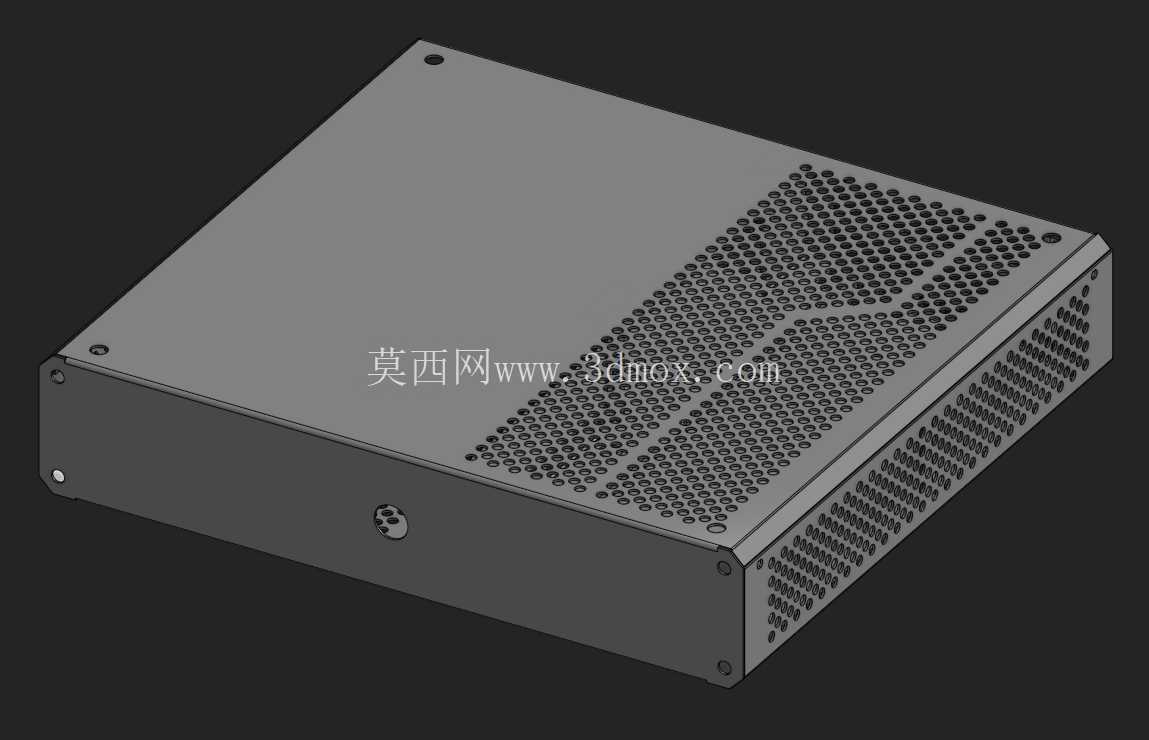

散热结构是这款壳体设计的核心考量部分,上盖表面与侧边立面都设计了阵列式的圆形通风冲孔,冲孔的排布并非均匀满布,而是对应内部电路板上发热元件的集中区域做了密度调整:在CPU、功率模块这类高热元件对应的上盖区域,冲孔密度更高,通风面积占比更大,能让热空气更顺畅地从壳体内部排出;而在接口、接线端子对应的区域,冲孔密度适当降低,避免外界的灰尘、金属碎屑通过孔洞直接落到接插件位置,引发接触不良或是短路风险。侧边的冲孔采用竖向长条阵列排布,配合上盖的通风孔形成自然对流的风道,冷空气从壳体下部的缝隙进入,带走元件表面的热量后从上部、侧部的孔洞流出,在无额外散热风扇的场景下也能满足低功耗电子模块的散热需求,若内部元件功耗更高,也可在冲孔位置预留风扇安装位,加装小型轴流风扇实现强制风冷。
安装边界方面,壳体上盖的四个边角位置预留了沉头安装孔,既可以通过这些孔位将上盖与底座锁紧,也可配合对应的安装支架,将整个壳体固定在机柜的立柱、墙面的安装板或是设备的内部机架上,沉头孔的设计能让螺丝安装后表面与壳体平面齐平,不会出现凸起的螺丝头影响后续的堆叠安装或是外观平整性。壳体侧面预留了接口开孔位,对应电源接口、通讯接口、调试接口的位置做了精准的尺寸避让,开孔边缘做了翻边处理,既可以提升开孔处的结构强度,也能避免钣金毛边划伤连接线缆的绝缘层。壳体的底座部分设计了内凹的支撑脚位,放置在桌面时能让壳体底部与接触面留出一定间隙,避免底部直接贴合桌面阻碍空气流通,同时也能减少桌面振动直接传递到壳体内部的电路板上,提升元件的抗振性能。
从材质选型的角度,这类壳体通常选用冷轧钢板作为基础材料,表面做喷塑处理,既能提升壳体的耐腐蚀性能,适应工业现场多粉尘、少量潮气的使用环境,也能实现电磁屏蔽的效果,减少外界电磁干扰对内部电子信号的影响,同时避免内部电路的电磁信号向外辐射干扰其他设备。壳体的拼接缝隙控制在合理范围内,既保证装配的便利性,也能避免大缝隙导致的防尘性能下降,满足常规工业场景下的IP防护等级要求。在实际建模过程中,每一处折弯的半径、冲孔的间距、螺丝孔的位置都严格遵循钣金加工的工艺要求,避免出现无法折弯、冲孔距离折弯边过近导致加工变形的问题,确保设计完成的三维模型可以直接导入加工设备完成生产,无需额外的工艺调整。
- 上一篇:密齿型铝挤式电子设备散热构件
- 下一篇:台式计算机CPU铝制鳍片式散热结构
- 全部评论(0)
- 模板大小: 5.31 MB
- 售价:5金币
- 下载次数: 69
- 系统要求: Rendering,STEP / IGES
- 软件分类: 通用机械零部件
