密齿型铝挤式电子设备散热构件

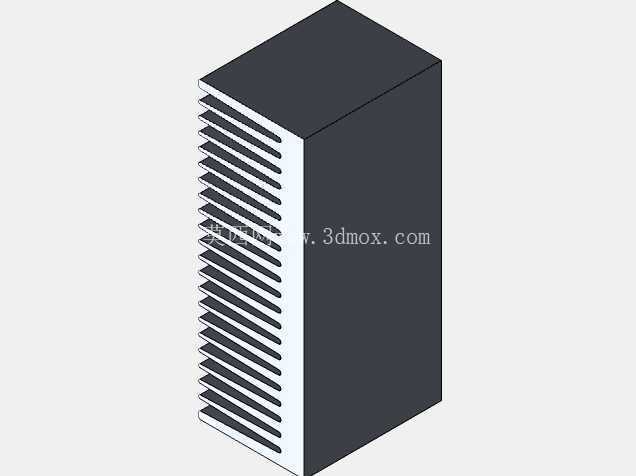

　　这款密齿型散热构件是电子设备热管理系统里的核心被动散热部件，日常在工业控制板卡、大功率电源模块、嵌入式工控主机、通讯中继设备这类需要持续稳定散热的场景里应用极广，不需要额外搭配风扇就能完成热量的传导扩散，在无强制风冷的密闭设备舱、低噪音要求的工控场景里适配性很强。从结构设计逻辑来看，主体采用一体化铝挤成型的矩形基座加等距直齿的结构，基座部分是和发热源直接接触的核心区域，设计时预留了平整的安装贴合面，能保证和功率器件、发热芯片的表面充分接触，降低接触热阻，基座的厚度经过热传导路径优化，既保证热量能快速从接触面扩散到整个齿片区域，也不会因为基座过厚增加不必要的重量和材料成本。

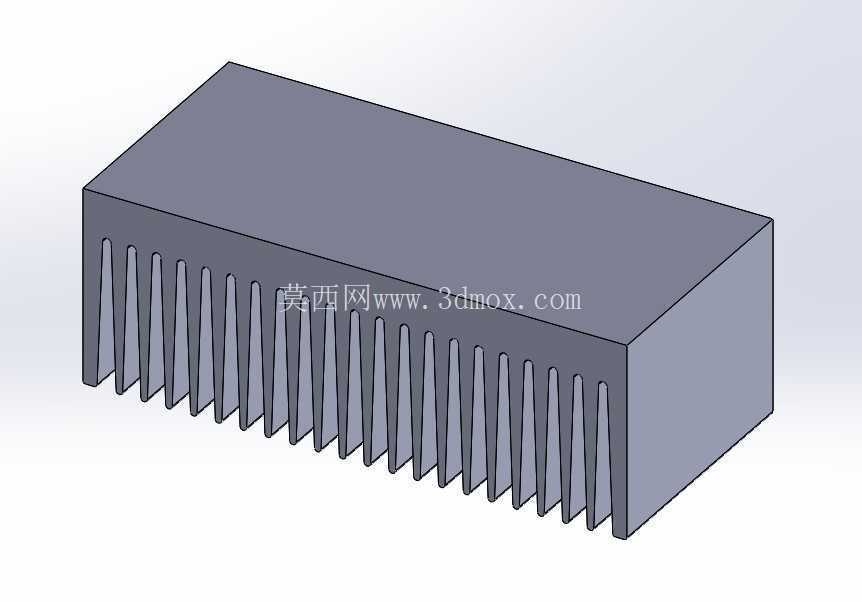

　　齿片部分采用等间距平行直齿布局，齿片的厚度、齿间间距经过匹配自然对流的流场设计，齿高方向保持统一的垂直高度，齿根位置做了微小的圆角过渡，避免铝挤成型时出现应力集中导致的齿片变形，同时也能减少热流在齿根位置的传递阻力，让热量能顺着齿片高度方向均匀扩散到齿片顶端。从安装边界来看，整体为规整的长方体构型，基座的底面为全平面设计，安装时可以根据发热源的尺寸选择导热胶粘接、螺丝压接或者弹片卡扣固定的方式，四周没有突出的异形结构，在设备内部布局时不需要预留额外的避让空间，能紧贴设备内壁或者相邻构件安装，最大化利用设备内部的有限空间。

　　齿片的排布方向可以根据设备内部的自然空气流向调整安装角度，让热空气能顺着齿间的通道顺畅上升排出，避免热空气在齿间淤积降低散热效率。在实际选型应用中，这类直齿密齿散热器的热阻参数稳定，因为没有运动部件，不存在长期运行后的磨损、异响问题，使用寿命和设备本身的服役周期一致，不需要后期维护更换，很适合在长期不间断运行的工业设备、户外通讯设备里使用。设计建模的时候，要重点关注齿片的拔模角度控制，铝挤工艺要求齿片沿挤出方向保持一致的拔模斜度，斜度过大会减小齿片的有效散热面积，斜度过小则会提升挤出成型的难度，容易出现齿片缺料、变形的问题；同时齿根的圆角半径要匹配铝挤模具的加工精度，避免模具在长期挤出生产中出现齿根位置的磨损塌陷，保证批量生产时的尺寸一致性。

　　基座上的安装孔位如果需要后期加工，要设计在基座两侧的非核心接触区域，避免打孔破坏和发热源接触的平整面，同时安装孔的深度不能穿透基座，防止安装时螺丝顶起基座导致接触间隙变大，影响导热效率。另外齿片的顶端边缘做了微小的倒角处理，避免安装操作时锋利的边缘划伤操作人员，也能减少运输过程中齿片受碰撞出现弯折变形的概率。这类散热构件的材质一般选用6063铝合金，导热性能适中，挤出成型工艺性好，后期可以通过阳极氧化处理提升表面辐射散热能力，同时增强表面的耐腐蚀性，在潮湿、多粉尘的工业现场环境下也能长期稳定工作，不会因为表面氧化锈蚀降低散热效率。和插齿、铲齿工艺的散热器相比，一体化铝挤的结构没有齿片和基座连接的界面热阻，整体导热效率更高，批量生产成本也更低，适合大批量的设备配套使用。在热仿真验证阶段，要根据实际应用场景的发热功率、环境温度参数，校核齿片的总散热面积是否满足温升控制要求，确保设备满负载运行时，发热器件的表面温度控制在额定工作温度范围内，避免因为过热导致器件性能下降、寿命缩短甚至出现烧损故障。
