适配4080铝型材的120mm风道导流装置

　　这套导流装置的核心作用是优化120mm规格轴流风扇的出风路径，解决直吹状态下气流扩散快、目标区域风速不足的问题，最初的设计需求来自模拟赛车装备的散热与体感送风场景——不少模拟赛车座舱会采用4080系列工业铝型材搭建主体框架，玩家在长时间竞速模拟过程中，方向盘、踏板区域以及手部、腿部容易积热，直吹风扇的气流覆盖范围散，无法精准对准需要送风的位置，同时裸露的风扇扇叶也存在误触的安全隐患，这套导流结构就是针对这类安装场景做的定向优化。

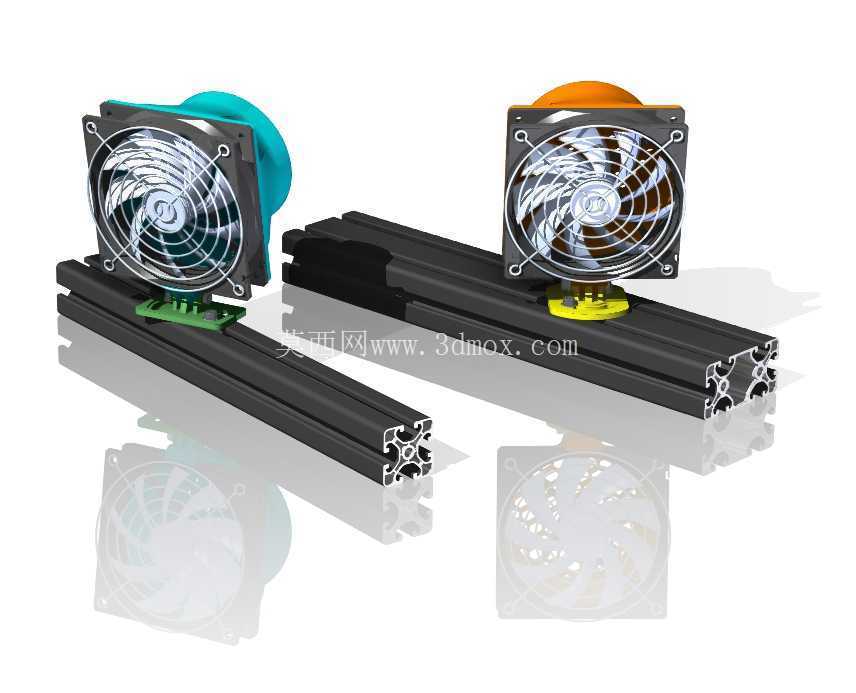

　　从安装边界来看，整套结构的底座完全适配4080铝型材的槽口规格，不需要额外打孔破坏原有框架结构，直接通过型材槽内的T型螺栓就可以完成固定，安装位置可以沿着型材槽道任意滑动调整，适配不同座舱的布局差异，不会和方向盘支架、踏板组件、排挡结构产生安装干涉。导流风道主体的接口尺寸完全匹配标准120mm方形风扇的安装孔位，孔距遵循120mm风扇的通用安装标准，可以直接兼容市售绝大多数同规格的散热风扇，不需要额外做转接结构，风扇的供电线路可以顺着风道底座的走线槽排布，避免线材外露勾挂操作部件。

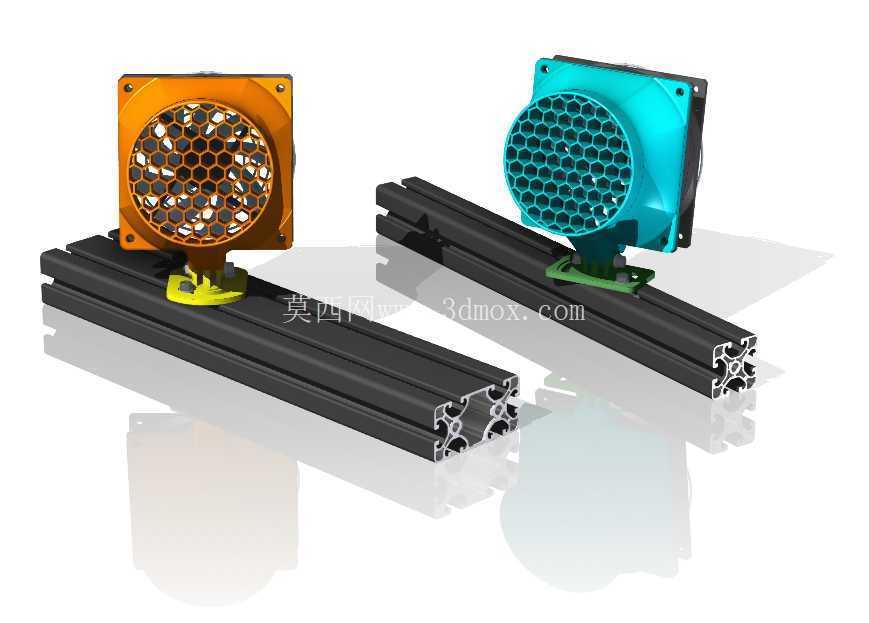

　　功能设计上，这套结构做了双维度的角度调节机构，风道与底座的连接部位采用了可锁紧的铰接结构，既可以在垂直面内调整俯仰角度，改变气流上下的覆盖高度，也可以在水平面内调整左右偏转角度，让气流精准对准需要送风的区域，调整到位后通过侧面的锁紧旋钮就可以固定角度，不会因为风扇运行的振动出现角度偏移。风道的出口端做了蜂窝状整流格栅，一方面可以打散风扇出风的紊流，让送出的气流更均匀，避免局部风速过高带来的不适感，另一方面格栅的间隙尺寸控制在5mm以内，可以有效防止手指误触转动的扇叶，提升使用过程的安全性。

　　从结构设计思路来看，整套部件没有采用复杂的曲面结构，所有壁厚保持均匀，既适合3D打印快速制作，也适合小批量注塑生产，安装过程不需要专用工具，只需要常用的内六角扳手就可以完成全部装配，日常维护时只需要松开固定螺丝就可以拆下风道清理内部积灰，不需要拆卸风扇本身。风道的内壁做了微小的拔模斜度，既可以减少出风过程中的风阻，也能降低生产过程中的脱模难度，内壁没有多余的加强筋凸起，避免气流经过时产生额外的风噪。

　　实际使用场景中，除了模拟赛车座舱的送风需求，这套结构也可以拓展到其他采用4080铝型材搭建的设备机架上，比如小型工业设备的散热导流、3D打印机的模型冷却风道、桌面工作台的局部送风等场景，只要是采用标准4080铝型材搭建的框架结构，都可以直接安装使用。相比直接固定风扇的方案，这套导流结构可以让目标区域的风速提升40%左右，同时气流的指向性更强，不会出现气流四散导致的无效送风问题，角度调节的阻尼经过调校，调整过程顺滑无卡顿，锁紧后没有旷量，长期使用也不会出现松动移位的问题。结构的整体重量控制在200g以内，不会给铝型材框架带来额外的负载，安装后整体突出型材表面的尺寸经过优化，不会占用过多的操作空间，在狭窄的座舱布局里也不会和腿部、手部的操作动作产生干涉。
