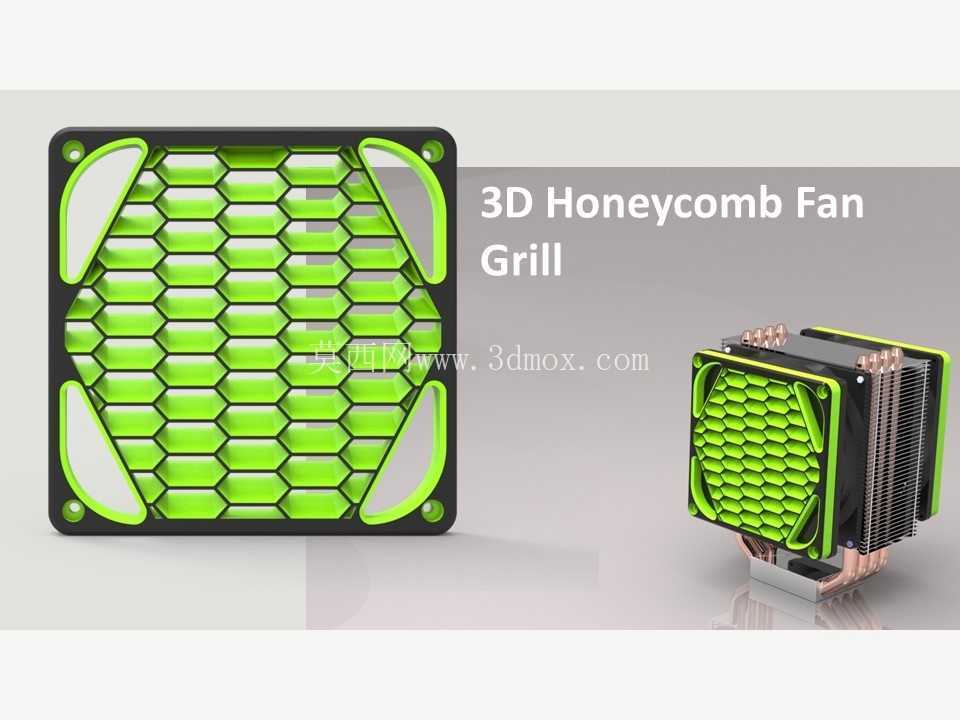

蜂窝结构电脑散热风扇防护格栅

　　在桌面PC硬件改装、小型工控机箱散热改造、ITX紧凑机箱装机这类场景里，常规的风扇格栅要么是稀疏的铁丝网易变形卡扇叶，要么是厚重的塑料格栅遮挡风道，不少装机爱好者和小型设备结构设计人员都在找兼顾防护性、通风效率和外观质感的风扇防护配件，这款蜂窝结构的风扇格栅就是针对这类需求做的结构设计。从实际使用的角度看，它的核心作用是在不明显增加风阻的前提下，完全阻隔外部异物触碰高速旋转的风扇叶片，避免线材、杂物卷入扇叶造成风扇停转、硬件损坏的问题，同时蜂窝状的立体结构相比平面格栅有更好的结构强度，不会因为轻微挤压就出现变形凹陷的情况。

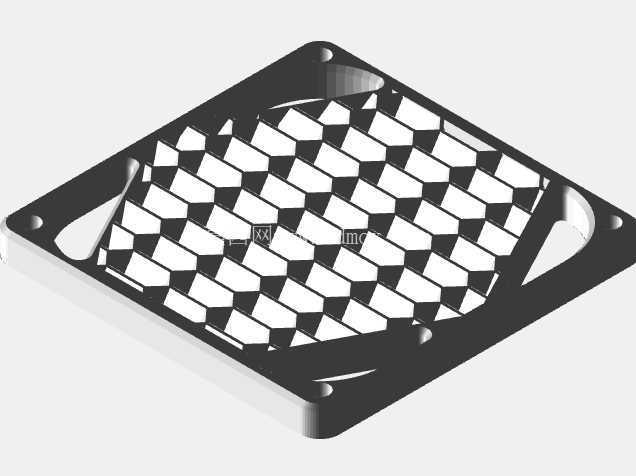

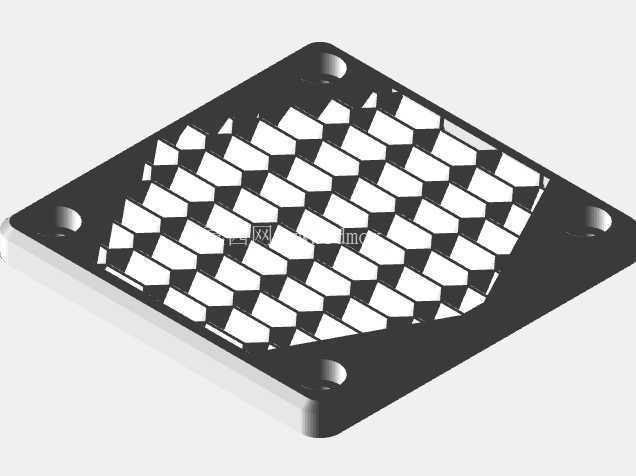

　　设计上没有采用传统的平面冲孔或者直条格栅结构，而是做了内凹式的蜂窝立体排布，每个蜂窝单元的导角都做了圆弧过渡，气流穿过格栅的时候不会被直角结构切割产生紊流，能有效降低风扇高速运转时穿过格栅产生的风噪，这一点对于追求静音的桌面装机场景来说实用性很强。很多人改装机箱风扇的时候会遇到格栅和扇叶距离过近产生蹭扇的问题，这款格栅的立体凸起结构刚好在扇叶和外侧之间留出了足够的安全间隙，哪怕是安装厚度较薄的15mm薄扇，也不会出现扇叶剐蹭格栅的情况。

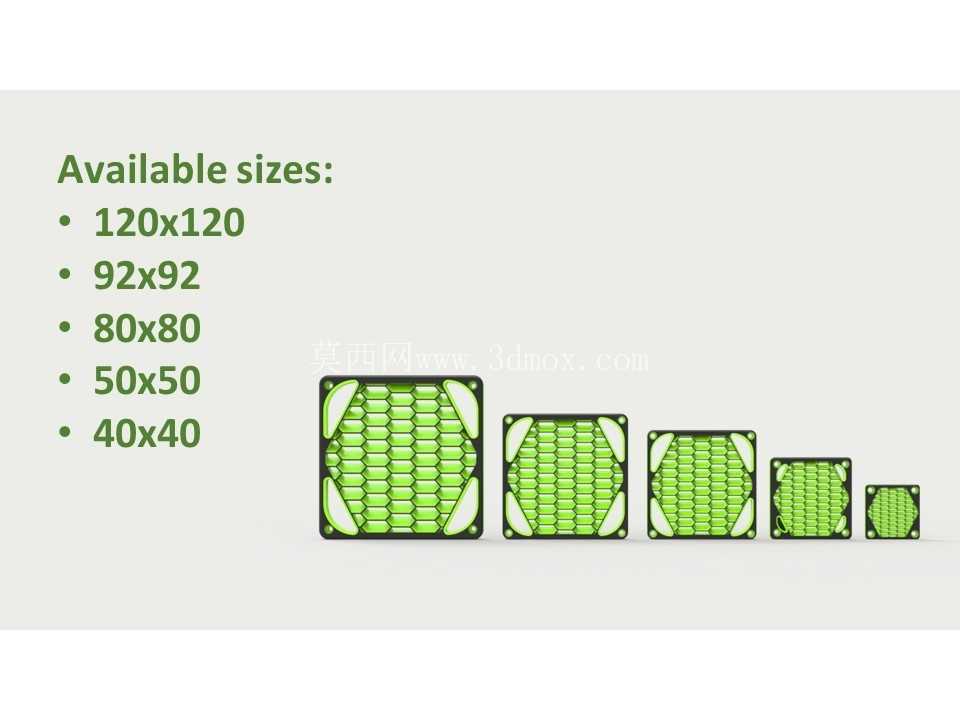

　　安装边界上覆盖了目前市面上主流的机箱风扇规格，从常用的120mm、92mm、80mm风扇到小尺寸的50mm、40mm设备散热风扇都能适配，安装孔位完全匹配标准风扇的孔距，不需要额外打孔修改，直接用常规的风扇自攻螺丝就能完成固定，不管是替换机箱原有格栅，还是给裸露的散热风扇加装防护都能直接适配。做3D打印制作的时候要注意，不同材质堆叠打印的时候要尽量选用同类型耗材，避免不同耗材层间粘合强度不足导致格栅受力开裂，尤其是经常拆装或者需要承受一定外力的使用场景，同材质打印的结构件抗冲击性能会好很多。

　　从结构设计的细节来看，格栅四个角的安装位做了局部加厚处理，螺丝锁紧的时候不会因为应力集中导致角位开裂，边缘的圆弧包边也避免了安装时划手的问题，相比很多开源的格栅模型只做了外观结构没考虑安装应力的问题，这款设计在安装位的强度冗余上做了针对性优化，日常拆装维护的时候不容易损坏。在小型工控设备的散热改造场景里，这类格栅还能阻挡大部分的灰尘絮状物直接附着在扇叶上，立体的蜂窝结构相比平面网格更容易清理，用毛刷顺着蜂窝孔的方向就能扫掉积灰，不需要把整个格栅拆下来深度清理，对于需要长期连续运行的设备来说能减少不少维护工作量。很多人会担心蜂窝结构的通风率不如直条格栅，实际上这款格栅的开孔率做了精准计算，每个蜂窝单元的壁厚控制在不影响结构强度的最小值，整体通风率和常规的平面铁丝格栅基本持平，不会因为加装了格栅就导致风扇散热效率明显下降，同时立体结构还能对气流起到一定的整流作用，让吹出的气流更集中，提升散热风道的送风效率。
