华硕Tinker Board 2/2G单板计算机结构

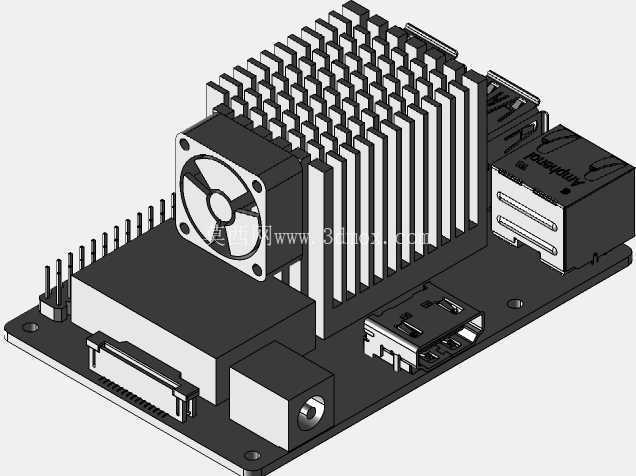

　　做嵌入式硬件选型和结构适配的时候，这类带主动散热的单板计算机三维模型能省不少前期校核的功夫，很多做工业边缘采集、小型智能终端的项目里，核心控制板的安装空间、散热结构干涉是前期结构设计最容易踩坑的点。从模型的结构细节来看，这块板卡的布局完全贴合实际量产硬件的排布，板载的GPIO排针沿板边单侧布置，排针的高度、引脚间距都严格遵循通用嵌入式开发板的规范，做外接扩展板堆叠的时候，不用额外核对引脚位置的干涉问题，排针根部的塑料基座高度也做了还原，能直接用来校核扩展板和主板之间的预留间隙。

　　板载的散热模组是这套结构里的重点，铝制鳍片散热片通过固定柱锁在核心处理器上方，鳍片的排布方向顺着板载风扇的出风走向，风扇直接固定在散热片侧端，供电引线的走线位置也在模型里做了还原，做外壳设计的时候可以直接预留出线槽的位置，避免后期打样出现压线的问题。接口部分的还原度足够支撑结构设计工作，板侧的USB接口、HDMI输出接口、电源输入接口、存储卡槽的凸台高度、接口内凹深度都和实物一致，做设备外壳的开口定位时，可以直接提取模型的接口轮廓做开孔参考，不用反复拿实物测量调整开孔公差。

　　板卡的安装孔位分布在四个边角，孔位的沉台深度、孔径大小都做了准确建模，不管是用铜柱固定在设备内部的安装支架上，还是直接锁在外壳的定位柱上，都能直接通过模型校核安装柱的高度是否会和板背的焊点产生干涉，很多新手做结构的时候容易忽略板背元件的高度，导致安装后板卡被顶起出现虚接，这个模型把板背的接口凸台、元件高度都做了还原，能直接做间隙校验。从实际应用场景来看，这类单板计算机常被用在小型工业网关、嵌入式视觉检测终端、DIY智能设备的核心控制单元里，不同的应用场景对板卡的安装空间、散热冗余要求不一样，比如放在密闭设备外壳里的时候，需要根据模型里的散热鳍片体积、风扇尺寸核算通风量，预留进出风的开孔位置；如果是用在开放式的设备机架里，就要根据板卡的整体外形尺寸，校核和周边电源模块、接线端子的排布间隙。

　　模型里的散热风扇和散热片是可拆分的结构，做结构改型的时候，如果项目不需要主动散热，可以直接隐去风扇部分，替换成被动散热片的结构，快速适配低功耗场景的安装需求，板载的各个接口模块也做了独立的结构区分，提取单个接口的尺寸做外接转接头的适配设计时，不用重新拆分模型。做嵌入式设备的结构设计时，核心板卡的三维模型精度直接决定了后期打样的成功率，这个模型把板上每个元件的高度、位置都做了还原，包括板端的固定螺丝头高度、接口金属外壳的突出尺寸，这些细节都是实际装配时最容易出现干涉的位置，比如很多人设计外壳的时候只算PCB板的厚度，忽略了接口金属壳高出板面的尺寸，导致外壳装配后接口被挡住，插头插不到位，通过这个模型可以在设计阶段就把这些公差余量预留好。另外板上的供电接口位置靠近板边，做接线设计的时候，可以根据模型里的接口朝向，预留电源插头的插拔空间，避免后期接线的时候手伸不进去，GPIO排针旁边的预留空间也能通过模型直接测量，确定外接杜邦线或者排线的弯曲半径，不会出现线序接好后盖不上外壳的问题。
