华硕TUF系列RX6900XT显卡PCB结构设计

　　在个人计算机硬件的结构设计领域，高端独立显卡的PCB布局一直是兼顾电气性能、散热效率与安装兼容性的核心设计难点，本次呈现的华硕TUF系列RX6900XT显卡PCB结构，完整还原了公版强化级方案的布局逻辑，可直接用于机箱散热改造、分体水冷头适配、硬件改装方案验证等实际工程场景。从实际应用场景来看，这类高端显卡PCB的三维结构数据，主要服务于PC硬件改装从业者、机箱结构设计师、水冷配件开发人员的前期方案验证环节——很多定制水冷头开发时，需要精准匹配核心电容、供电接口、固定孔位的相对位置，避免出现冷头安装压件、接口干涉的问题；机箱风道设计时，也需要参照PCB的元件凸起高度，规划显卡支撑结构、风扇位的避让空间，防止长显卡安装后与硬盘架、前置线材产生冲突。

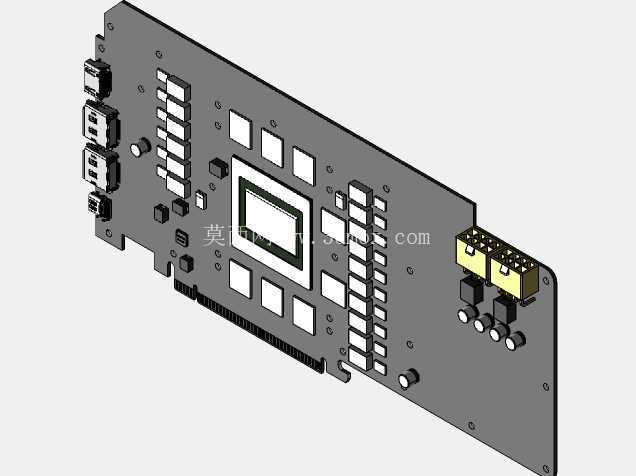

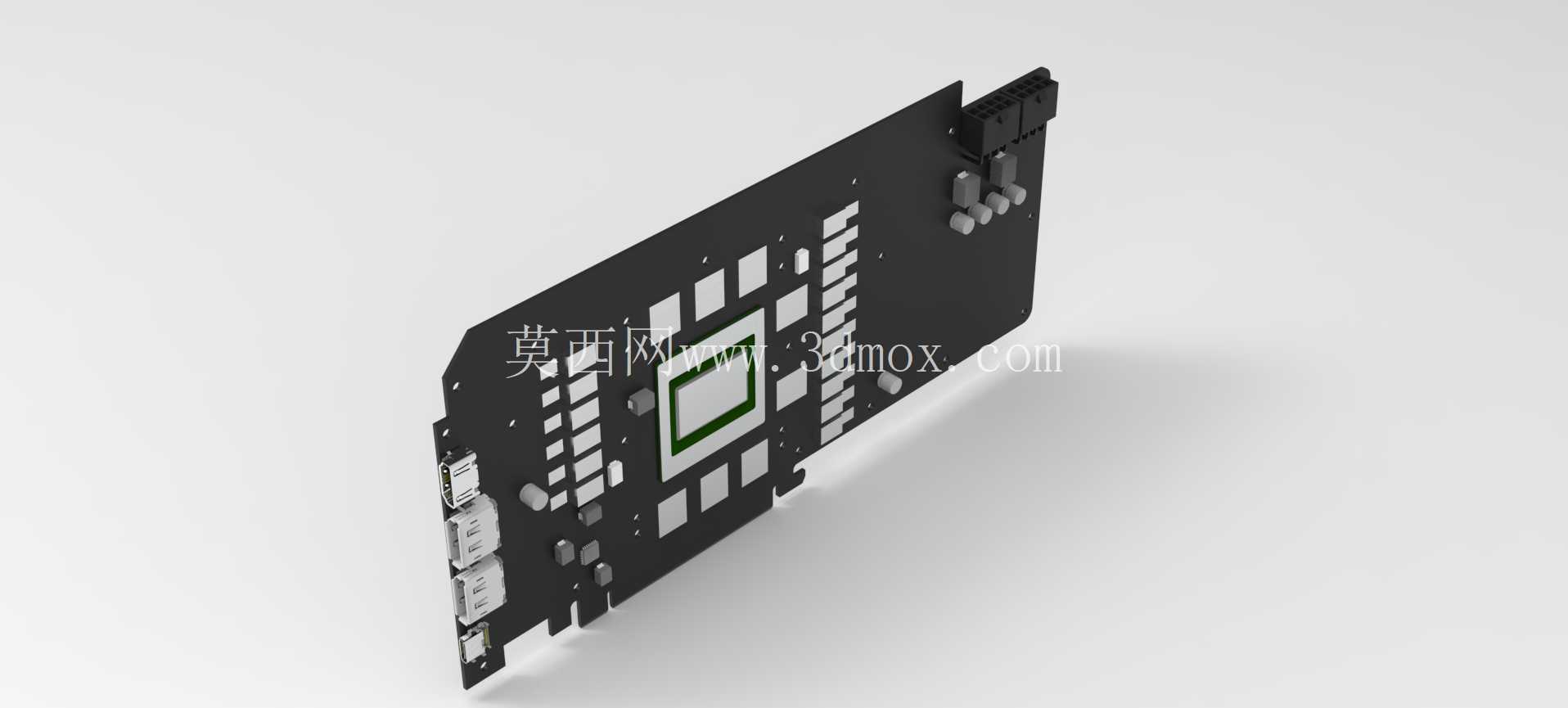

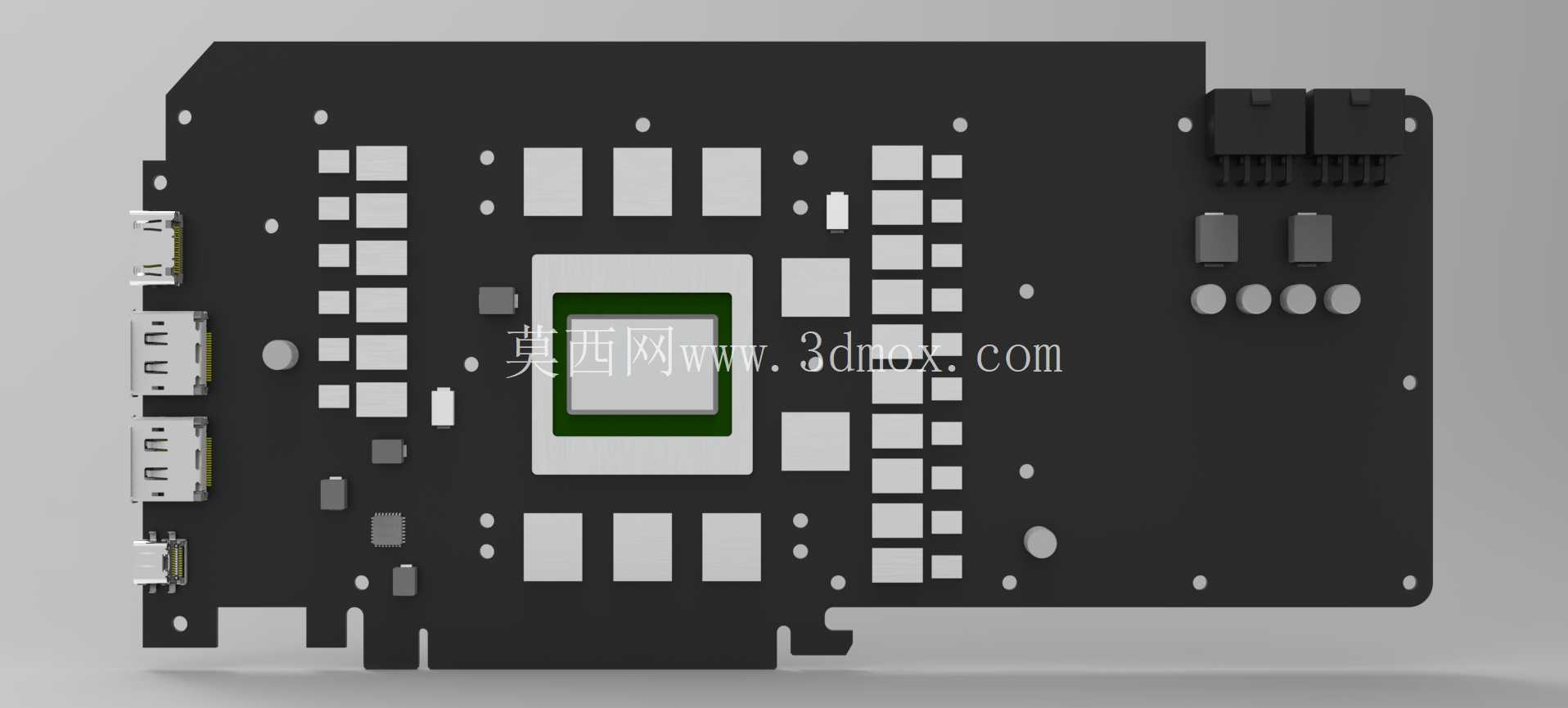

　　从功能特性层面看，这块PCB采用了非对称供电布局设计，核心供电区域集中在PCB左侧靠近IO挡板的位置，显存颗粒围绕GPU核心呈环绕式排布，这种布局一方面可以缩短供电线路的走线长度，降低大电流传输过程中的线损，减少高负载下的供电发热；另一方面环绕式显存布局可以让显存颗粒与核心的距离保持一致，统一显存的信号传输延迟，同时也方便散热底座同时覆盖核心与全部显存颗粒，避免出现显存局部过热的问题。PCB右侧的外接供电接口采用了垫高式设计，接口底部的滤波电容全部做了下沉布局，既可以保证供电接口插拔时的结构强度，也能避免供电线材弯折后与PCB表面的贴片元件产生摩擦剐蹭，长期使用不会出现元件磨损掉件的问题。

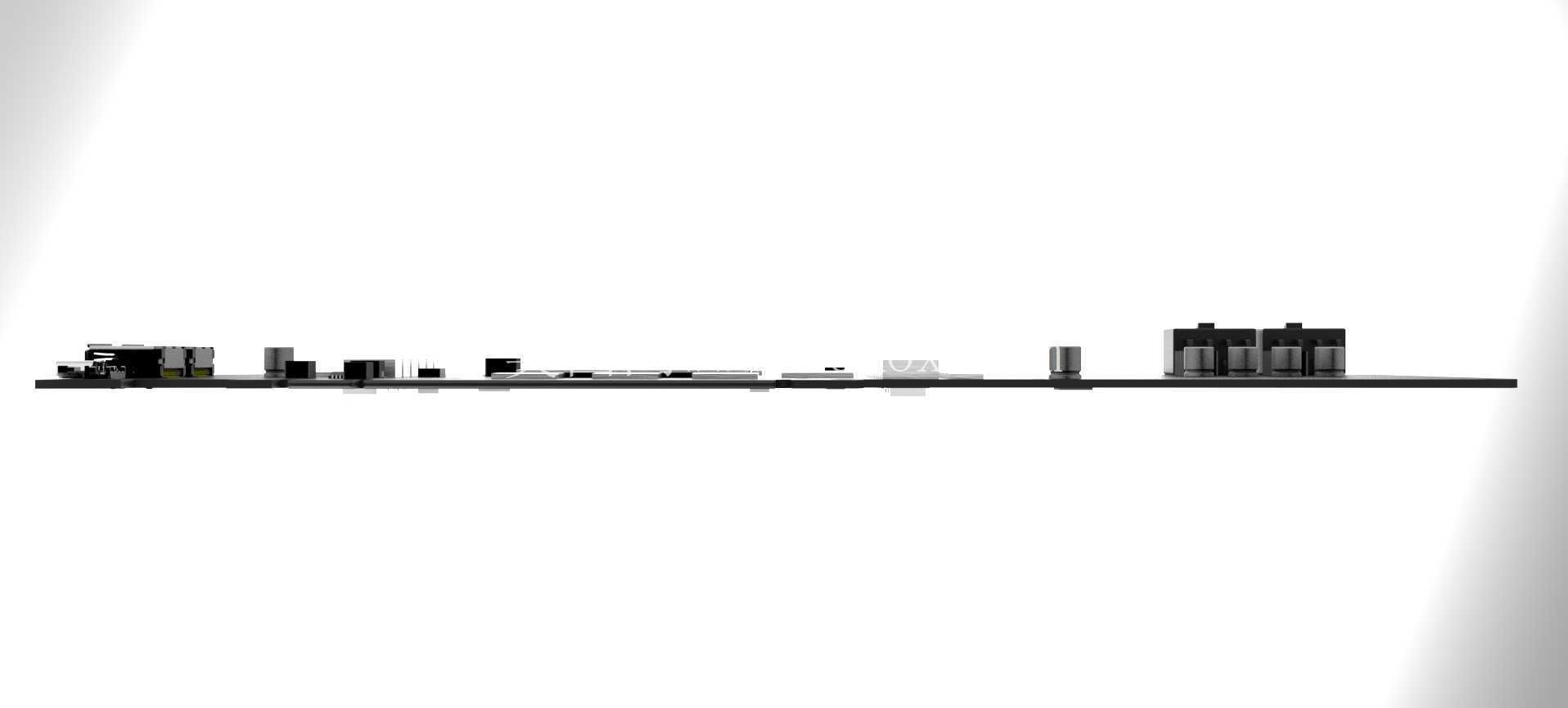

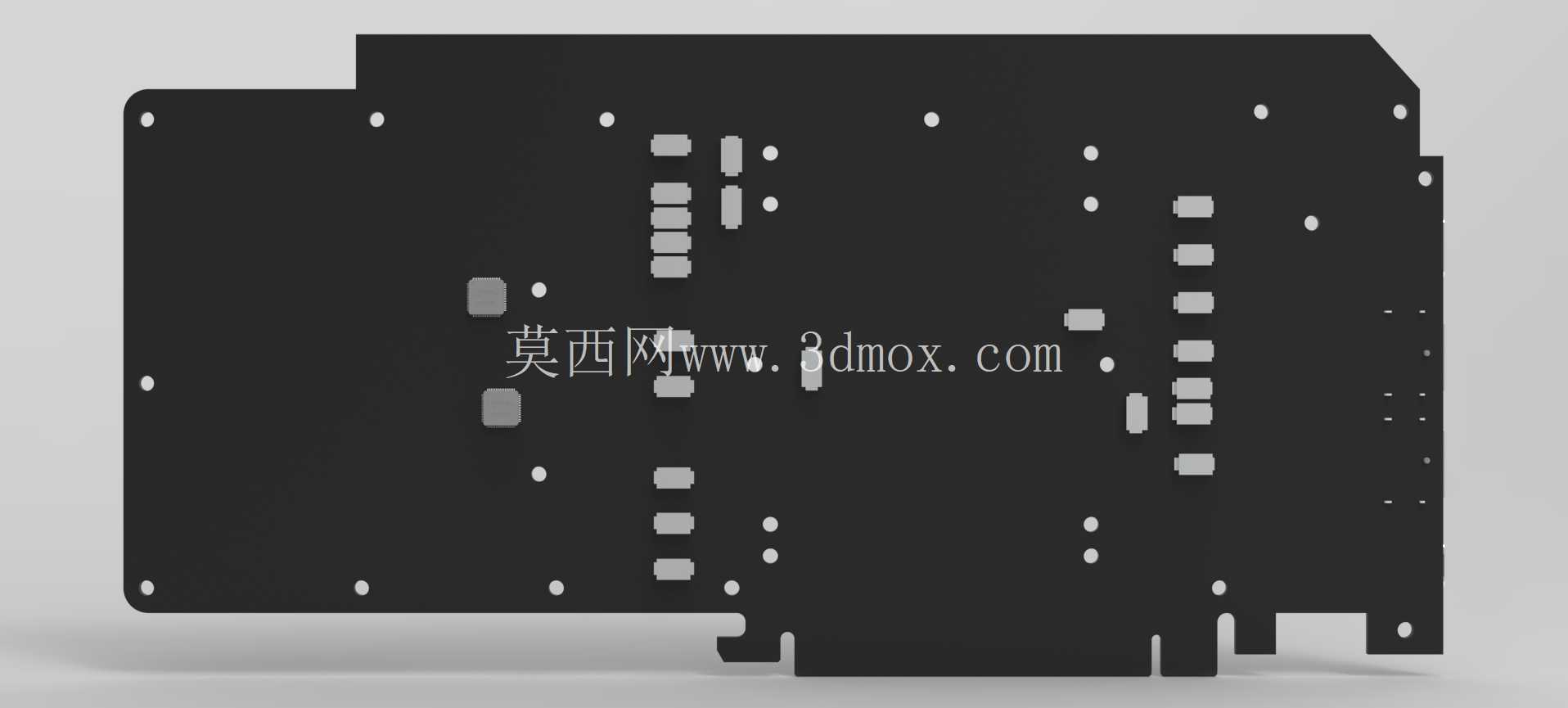

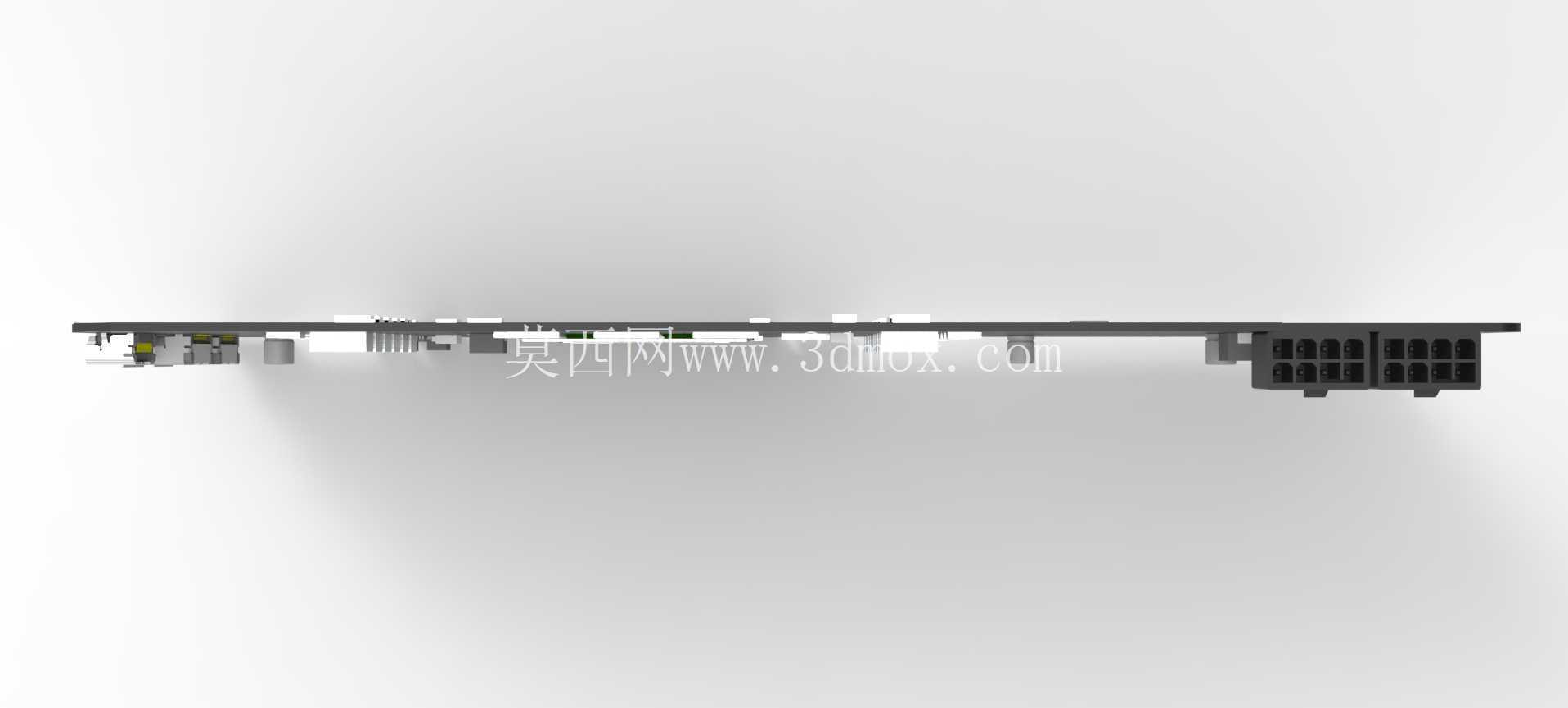

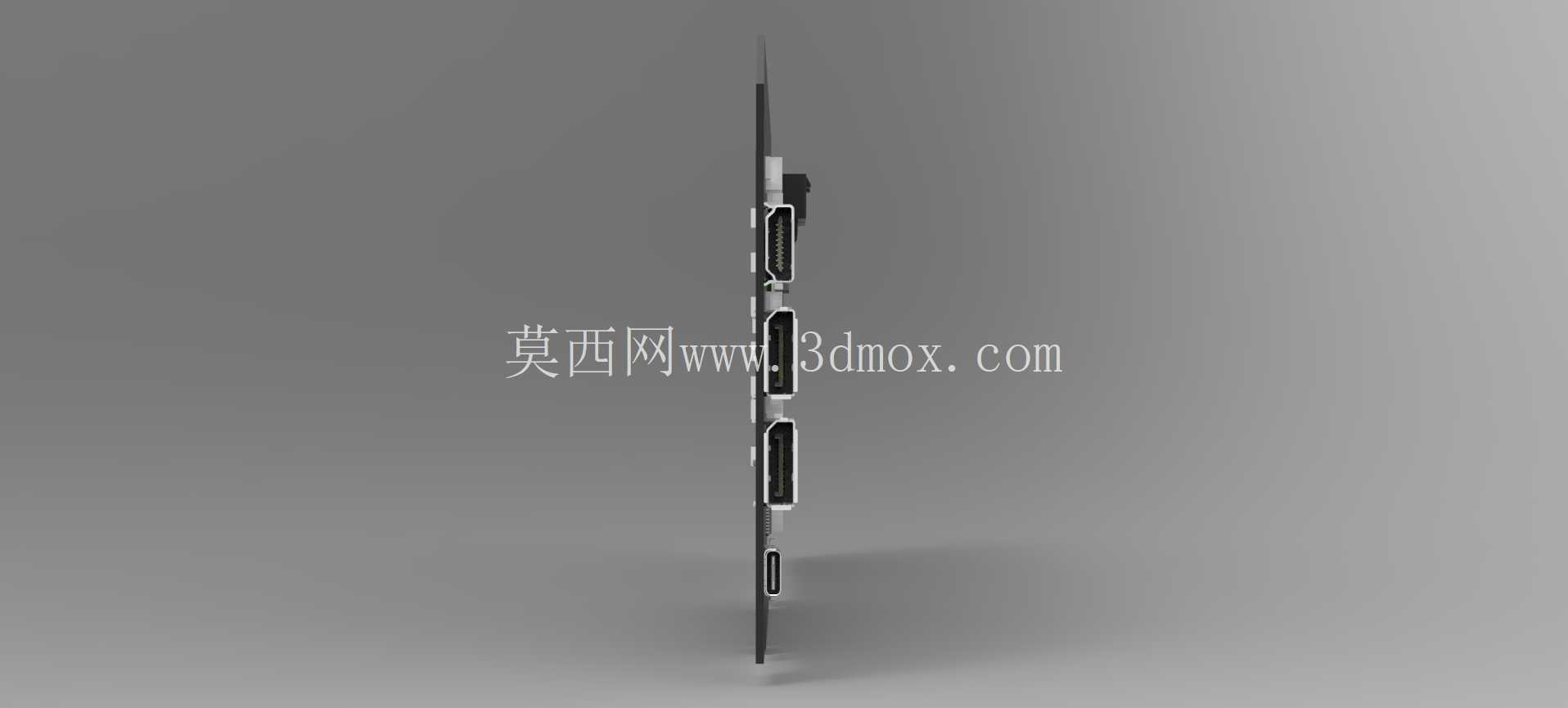

　　从设计思路上看，这块PCB的元件排布严格遵循了信号分区原则，高速信号走线区域集中在GPU核心周边，供电走线区域做了加宽铺铜处理，IO接口区域做了独立的接地屏蔽处理，不同功能区域之间预留了足够的隔离距离，减少信号之间的串扰。PCB边缘的固定孔位完全遵循PCI-E设备的通用安装规范，孔位周边做了露铜接地处理，安装时可以通过螺丝与机箱、显卡支架形成完整的接地回路，减少静电积累对硬件的损伤。PCB背面的贴片元件全部做了高度控制，最高的元件凸起高度不超过3mm，既可以兼容带背板的显卡散热方案，也能避免安装时背面元件与主板PCI-E插槽周边的散热马甲产生干涉。从安装边界与尺寸参数来看，这块PCB的整体长度符合全尺寸ATX显卡的规格，金手指位置完全遵循PCI-E x16插槽的标准尺寸，安装时插入主板插槽后，IO挡板的位置与标准机箱PCI-E挡片位完全对齐，不需要额外做挡板改造。供电接口的伸出高度比PCB板面高出18mm，使用常规的显卡供电线插接后，线材的弯折半径不会超过线材本身的最小弯折要求，不会出现线材折损的问题。PCB上所有凸起元件的最高位置集中在供电接口区域，比板面高出22mm，在规划显卡风冷散热器、水冷头的安装空间时，只需要预留25mm的上部空间，就可以完全避开所有元件，不会出现安装压件的问题。

　　值得注意的是，PCB上GPU核心的安装基准面做了平整度控制，核心周围的电容高度全部低于核心基板高度0.2mm，安装散热底座时，只要核心位置的导热垫厚度匹配，就不会出现电容被压坏、核心接触不良的问题，这也是很多改装方案中容易忽略的细节——不少自行改装散热的用户会因为电容高度判断失误，拧紧螺丝后压裂核心周围的贴片电容，导致显卡供电故障，而精准的三维结构数据可以在设计阶段就规避这类风险。另外，PCB下方的金手指前端做了导向斜角设计，安装时可以顺利对准主板插槽，不会出现金手指刮蹭插槽针脚的问题，尾部的固定卡扣位置也与标准显卡支架的卡扣位完全匹配，安装后不会出现显卡下垂的问题。对于三维建模从业者来说，这类PCB结构模型不需要完全复刻每一个细小的走线细节，只需要精准还原所有元件的外形轮廓、安装位置、高度边界、固定孔位坐标，就可以满足绝大多数结构验证、配件开发的需求，毕竟在结构设计环节，电气走线的细节不会影响安装兼容性的判断，反而过度追求细节会增加不必要的建模工作量，拖慢方案验证的效率。
