双C口20W快充充电器结构建模

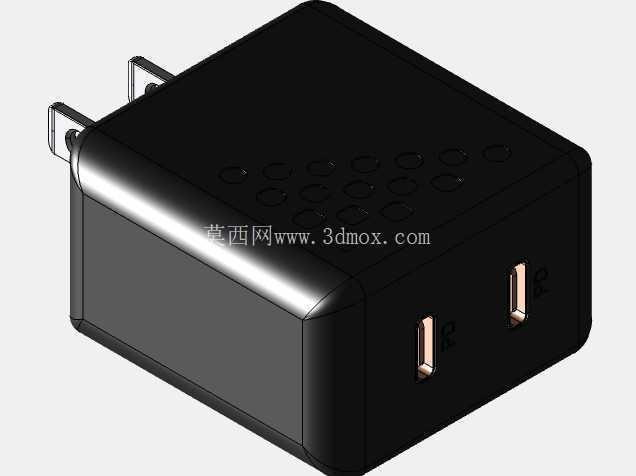

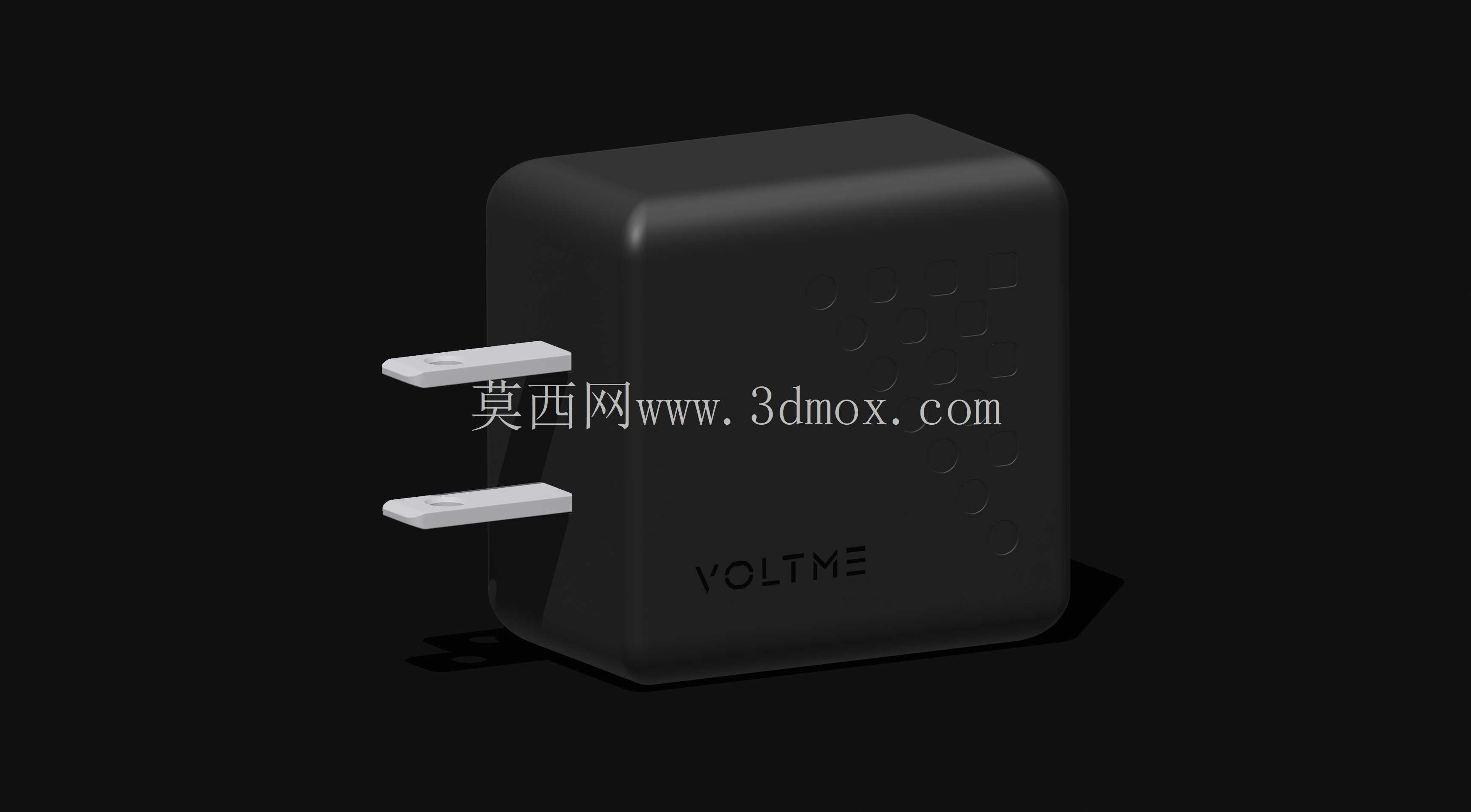

　　先从插脚部分说起，国标中规的固定插脚，伸出壳体的长度、两个插脚的中心间距、插脚的厚度与倒角都做了1:1还原，插脚根部和壳体衔接的位置做了对应的限位凸台，这个细节很多粗模都会忽略，但实际做嵌入式安装的时候，这个凸台的尺寸直接决定了安装孔位的沉台深度，要是没做对，充电头插进去会晃，或者没法完全卡到位。然后是主体壳体部分，整体是带大圆角的方块造型，四个立面的过渡圆角半径、壳体表面的细微晒纹肌理对应的曲面弧度都做了还原，壳体侧面的品牌标识区域做了下沉的刻字位，不是简单的贴图，是实际的曲面凹陷，做外壳二次包覆设计的时候，这个位置的尺寸要留出来，不然包覆之后标识会被盖住。日常做消费电子周边结构适配的时候，经常会遇到需要精准匹配充电头尺寸的场景，比如做桌面多设备充电支架、嵌入式充电槽、无人机收纳仓内置充电位、差旅数码收纳包的定制隔层，甚至是桌面理线器的卡位设计，都需要拿到充电头的精准外形数据，不然很容易出现卡位过紧装不进去、插脚预留空间不足导致无法平放、接口位置偏移没法顺利插线的问题。这次建模的这款20W双C口充电器，是目前市面上比较主流的小体积快充头款式，建模过程中完全按照实物的实际装配边界做了还原，没有做多余的简化处理。

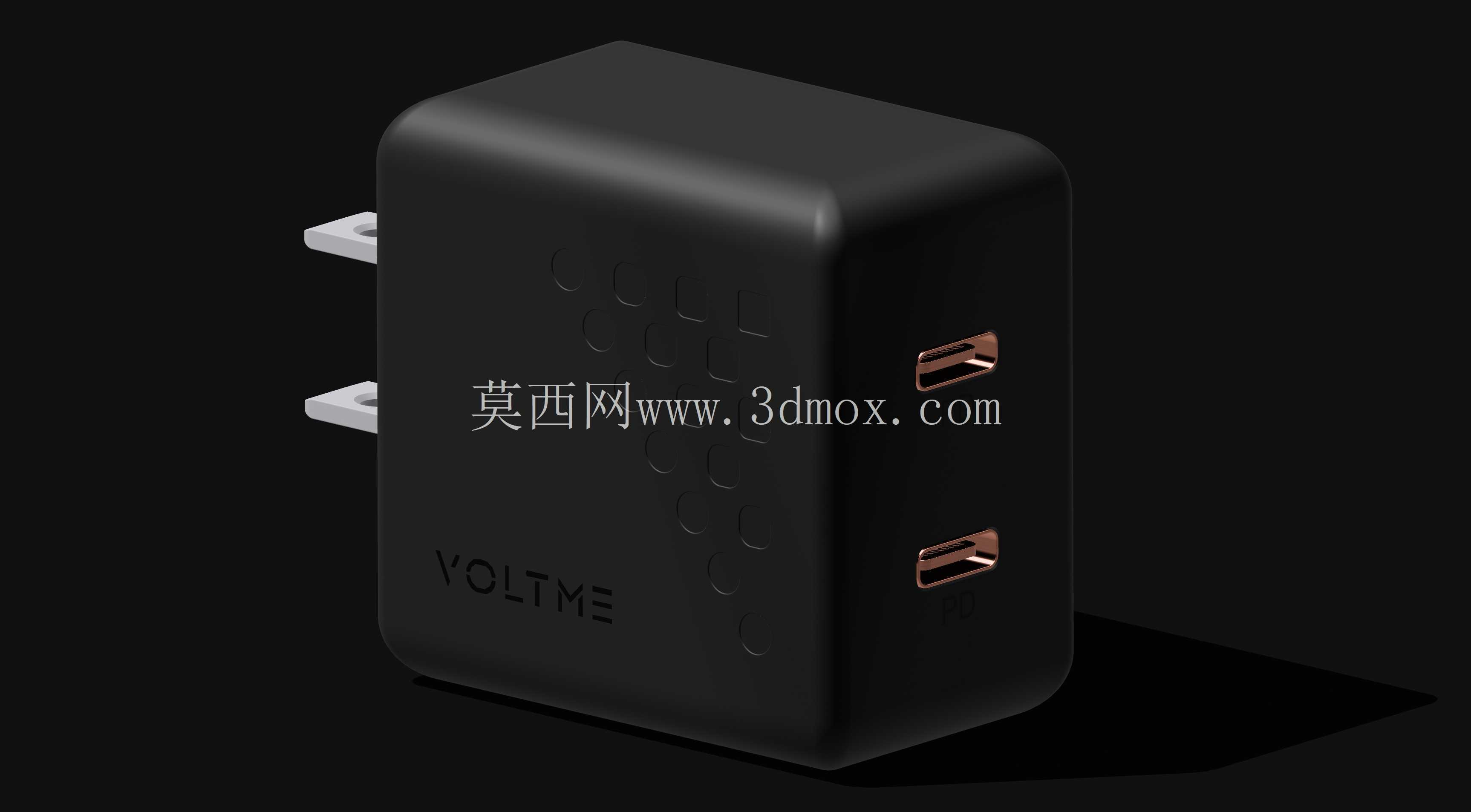

　　双C口的输出端在壳体的其中一个短边立面，两个接口上下排布，接口的开口尺寸、接口内部的舌片位置、接口端面和壳体表面的齐平度都做了精准还原，接口周围的壳体边缘做了微小的倒角，避免插线的时候刮伤线材的接头外壳。建模的时候特意核对了插脚端面到C口端面的整体长度，还有壳体的宽度、厚度尺寸，这些都是做配套结构的核心参数：比如做墙插旁边的多设备充电挂架，需要知道充电头插在墙插上之后突出墙面的距离，来设计挂架的避让空间；做收纳包的弹力绑带卡位，需要知道壳体的截面尺寸来确定绑带的缝制间距；做桌面立式充电座的内嵌槽，需要知道壳体的拔插斜度，预留合适的插拔余量。

　　另外壳体表面的防滑凹点阵列也做了还原，这些凹点虽然是外观细节，但如果是做带硅胶防滑套的适配设计，凹点的位置和深度会影响硅胶套和壳体的贴合紧密度，要是忽略这个细节，硅胶套套上去之后会出现局部鼓包、贴合不牢的问题。从实际应用的角度来说，这个模型可以直接用于各类充电周边的结构干涉检查：比如设计多口充电坞的时候，把这个模型导入装配体，就能核对相邻充电头之间的间距是否足够，会不会出现插了一个充电头就挡住旁边接口的情况；设计数码产品的包装内托的时候，可以把充电头模型放进去，核对内托的型腔尺寸是否合适，有没有预留线材缠绕的空间；甚至做桌面理线的卡扣设计，也能根据充电头的壳体尺寸，确定卡扣的开合大小和固定位置。

　　建模过程中没有对内部的电路结构做还原，只保留了外部所有的装配和外形特征，因为对于外部适配结构设计来说，内部结构属于不需要的冗余数据，保留完整外部特征就能满足绝大多数结构设计、干涉检查、外观适配的需求，同时也能控制模型的体量，导入装配体的时候不会占用过多的系统资源。另外特意核对了插脚的折叠？不，这款是固定插脚，没有折叠结构，所以插脚是固定伸出的状态，做收纳设计的时候要注意插脚的突出部分，预留足够的避让空间，避免插脚顶到收纳仓的其他部件，比如刮花其他数码产品的屏幕或者外壳。还有壳体的分模线位置，也在模型上做了对应的细节还原，分模线在壳体侧面的居中位置，做外观适配设计的时候，比如贴装饰贴纸、套保护壳，要注意分模线的位置，避免贴纸边缘刚好落在分模线上导致起翘，或者保护壳的合模线和产品本身的分模线错位影响外观。
