AMD Radeon HD4870 X2双芯显卡结构还原

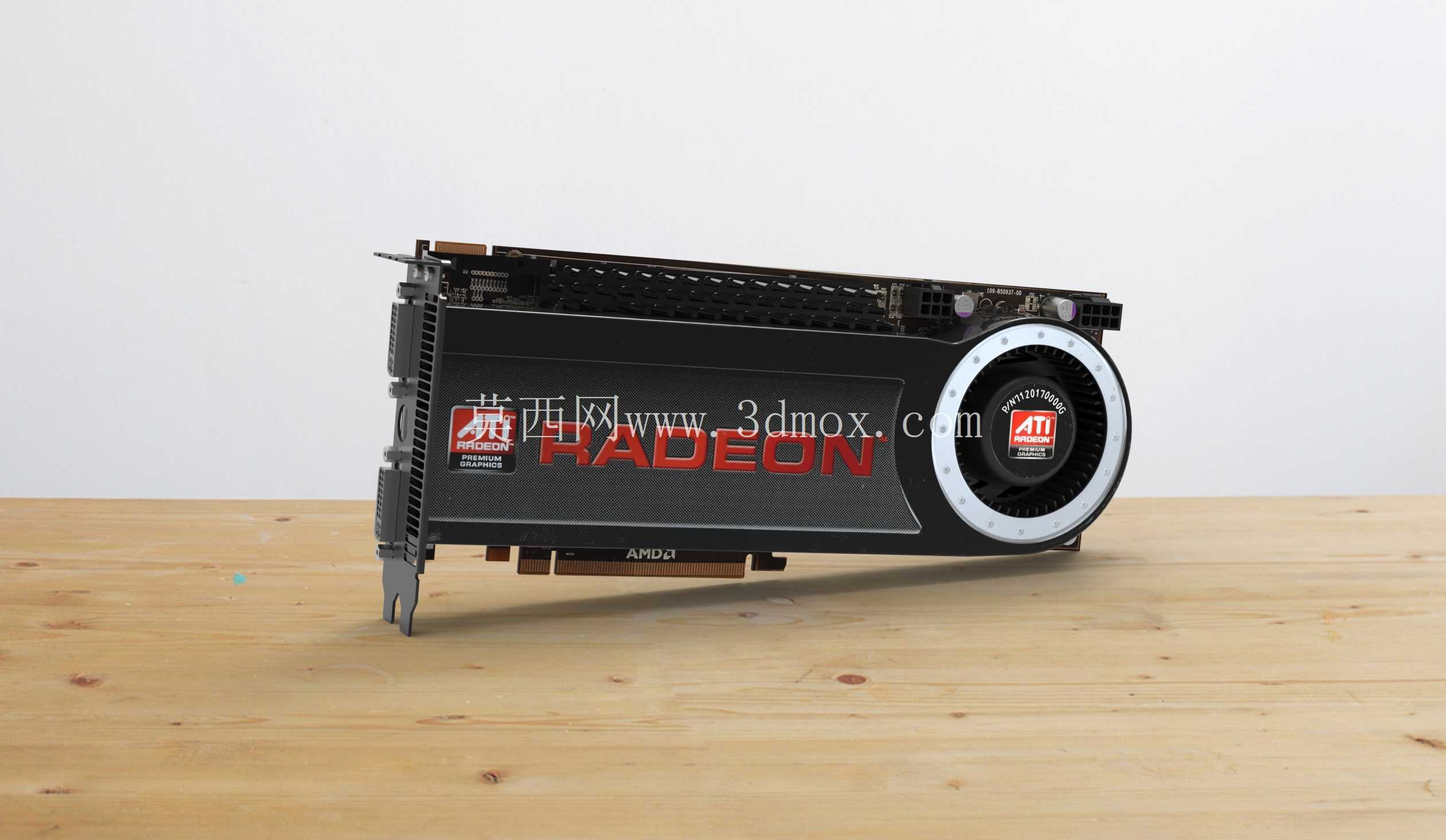

　　做桌面级硬件结构设计的同行应该都清楚，早年旗舰级双芯显卡的结构布局，一直是板卡散热、结构堆叠设计的典型参考样本，这次还原的HD4870 X2，就是当年ATI双芯旗舰的代表产品，这类显卡的应用场景，除了当年的高端游戏主机装机，也常被用在早期小规模并行图形计算工作站里，承担多屏输出、入门级三维渲染预览的算力支撑。从实际用途来看，这款双芯显卡是把两颗RV770核心整合在单块PCB上，通过桥接芯片实现协同运算，不需要用户搭建SLI或者交火平台就能获得接近单卡翻倍的图形性能，在当年的硬件迭代周期里，是追求极致图形性能用户的首选配件。

　　从功能特性上拆解，这款显卡采用了单涡轮离心式散热方案，涡轮风扇布置在显卡尾部，通过封闭的风罩将气流横向吹过整卡的散热鳍片组，最终从机箱PCI挡板位置排出热风，这种散热结构的优势是不会在机箱内部扩散废热，对机箱风道的兼容性更好，适合当年机箱内部空间局促、风道设计不完善的塔式机箱。设计思路上，整卡采用了公版统一的长PCB布局，核心供电模块布置在PCB右侧靠近输出接口的位置，两颗显存颗粒围绕每颗GPU核心对称排布，尽可能缩短信号传输路径，降低高频工作下的信号损耗；金属中框除了固定PCB和散热模组，还能承担一定的结构加强作用，避免长PCB在长期使用中出现弯曲变形，同时金属中框也能辅助均热，把局部核心的热量快速扩散到更大面积的结构件上。

　　外形尺寸方面，整卡长度接近27厘米，高度为标准双槽PCI设备的10.5厘米左右，厚度占用两个机箱扩展槽位，安装边界上需要注意，机箱的显卡安装位长度预留不能小于28厘米，PCIe插槽上方相邻的一个扩展槽位不能安装其他扩展卡，避免和散热风罩产生干涉；显卡的外接供电为双6pin接口，布置在PCB顶部靠近前端的位置，供电线缆的弯折半径需要预留至少3厘米的空间，避免合盖时挤压线缆导致接触不良。PCB前端的金手指为标准PCIe 2.0 x16规格，兼容后续的PCIe 3.0、4.0插槽，只是带宽会按照插槽版本自动适配，输出接口部分采用了双DVI加S端子的组合，在当年可以支持双屏1080P分辨率输出，满足多屏办公或者游戏扩展的需求。

　　做这类板卡结构建模的时候，要特别注意散热鳍片的间距控制，公版方案的鳍片间距在1.2毫米左右，既能保证通风量，也能避免鳍片过密导致风阻过大影响散热效率；涡轮风扇的扇叶为离心式前倾设计，和普通轴流风扇的曲面结构有明显区别，建模时要还原扇叶的倾斜角度，才能匹配真实的风道走向。另外显卡尾部的固定挡板，要严格按照PCI标准的开孔尺寸制作，挡板上的固定孔位、输出接口的开孔位置公差要控制在0.1毫米以内，否则实际装机时会出现挡板无法对齐机箱固定位、接口插不到位的问题。显卡正面的装饰罩采用了磨砂塑料材质，表面的RADEON标识和ATI标识为丝印工艺，建模时可以通过贴图还原细节，不需要做凸起的实体特征，避免模型面数过高影响装配效率。这类硬件模型的还原，除了外观的相似度，更重要的是结构尺寸的准确性，不管是做硬件改造的结构验证，还是做装机场景的三维可视化展示，准确的安装边界尺寸都是模型的核心价值，比如很多MOD机箱改装玩家，会根据这类显卡的尺寸提前规划内部的水冷走管、硬盘架位置，如果尺寸偏差过大，就会导致实际改装时出现干涉问题。另外在做结构堆叠的时候，要注意核心和散热底座之间的间隙预留，真实产品中这个间隙是用来填充导热硅脂的，建模时预留0.2毫米的间隙就符合实际装配要求，不要把散热底座和核心做成完全贴合的状态，不符合实际的生产装配逻辑。
