可重复使用3D扫描定位标记座

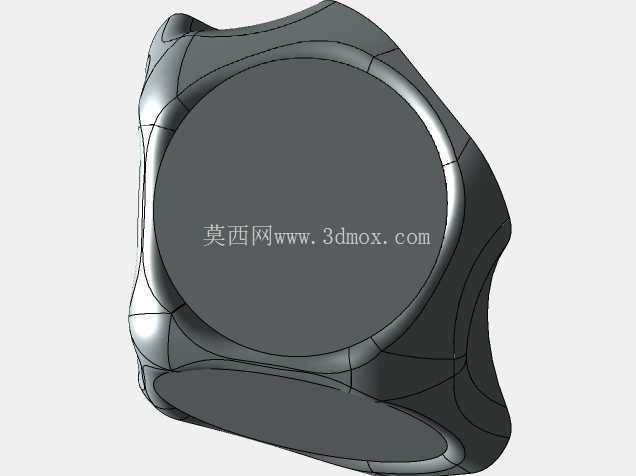

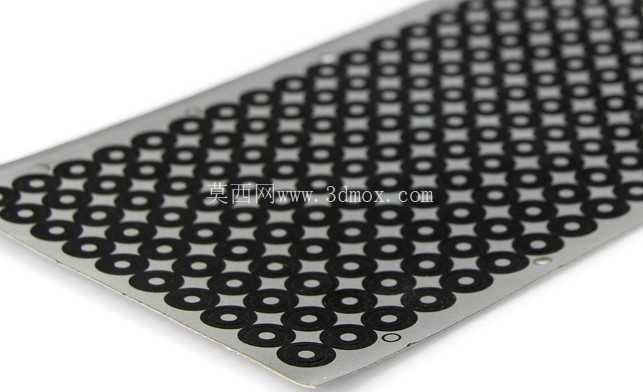

　　在三维扫描逆向建模、工业尺寸检测的实际作业场景里，标记点的布设质量直接决定了点云拼接的精度与扫描作业的整体效率，传统一次性粘贴式标记点不仅耗材成本高，在曲面、哑光、深色工件表面粘贴后易留残胶，遇到大尺寸工件批量扫描时，反复撕贴标记点的工序会占用近三成的外业作业时间，遇到需要多次重复扫描的试制件、形变测试件，每次重新布设标记点还会引入基准偏移误差，直接影响前后扫描数据的对齐精度。这款可重复使用的扫描标记座，正是针对现场作业的这类痛点设计的专用辅具，核心结构围绕标记点承载与磁吸固定两个功能做了针对性的结构优化。标记座的承载面做了适配10毫米直径标准扫描标记点的沉槽设计，沉槽深度控制在0.1毫米，刚好容纳标记点的背胶厚度，贴装后标记点表面与座体上表面完全齐平，不会因为标记点边缘凸起造成扫描时的点云断层，沉槽边缘做了0.2毫米的圆角过渡，避免长期使用过程中剐蹭造成标记点卷边脱落，承载面的平面度控制在0.05毫米以内，保证标记点粘贴后不会出现局部翘曲，确保扫描设备能稳定识别标记点的圆心位置。

　　固定端的结构专门适配直径10毫米、厚度3毫米的标准圆形强磁磁铁，安装槽的尺寸做了0.05毫米的过盈配合设计，磁铁压入后不需要额外涂胶固定，依靠结构过盈量就能保证在常规作业震动、移动过程中磁铁不会脱落，槽底与座体承载面的平行度控制在0.1毫米以内，保证标记座吸附在铁磁性工件表面时，标记点平面与工件吸附面保持平行，避免标记点倾斜造成识别偏差。整体外形做了多弧面的流线型收边设计，没有尖锐棱角，一方面是避免扫描过程中标记座边缘遮挡标记点本身的识别区域，另一方面也能减少现场作业时剐蹭工件表面、勾挂扫描设备连接线的概率，座体边缘做了15度的斜面向下过渡，当标记座吸附在工件的曲面、转角位置时，不会因为座体边缘悬空造成吸附不稳、标记点倾斜的问题。实际使用过程中，这类磁吸式标记座可以直接吸附在各类铁磁性材质的工件表面，不需要背胶粘贴，布设单个标记点的时间从原来的十几秒缩短到1秒左右，扫描作业完成后可以直接取下，不会在工件表面残留任何胶痕，重复使用次数仅受磁铁磁力衰减与标记点磨损程度影响，长期使用能大幅降低扫描作业的耗材成本。针对非铁磁性材质的工件，比如铝合金、塑料、复合材料工件，也可以配合薄铁质转接片使用，转接片用低残留可移除胶固定在工件表面，标记座直接吸附在转接片上，同样可以实现快速布设与重复使用。

　　在大尺寸工件的分区域扫描作业中，这类可重复标记座可以作为全局定位基准使用，在工件的非关键特征面布设固定的标记座，多次转站扫描时不需要重新布设公共基准点，能将多站点云拼接的累计误差控制在0.1毫米每米范围内，远高于传统一次性标记点反复粘贴的拼接精度。在做工件形变测试、装配过程偏差检测这类需要多次扫描同一件工件的场景下，标记座可以固定在工件的工艺基准位置，全程不需要拆卸，保证每次扫描的基准位置完全一致，避免因为基准点重新布设带来的系统误差，让前后扫描数据的对比结果更可靠。

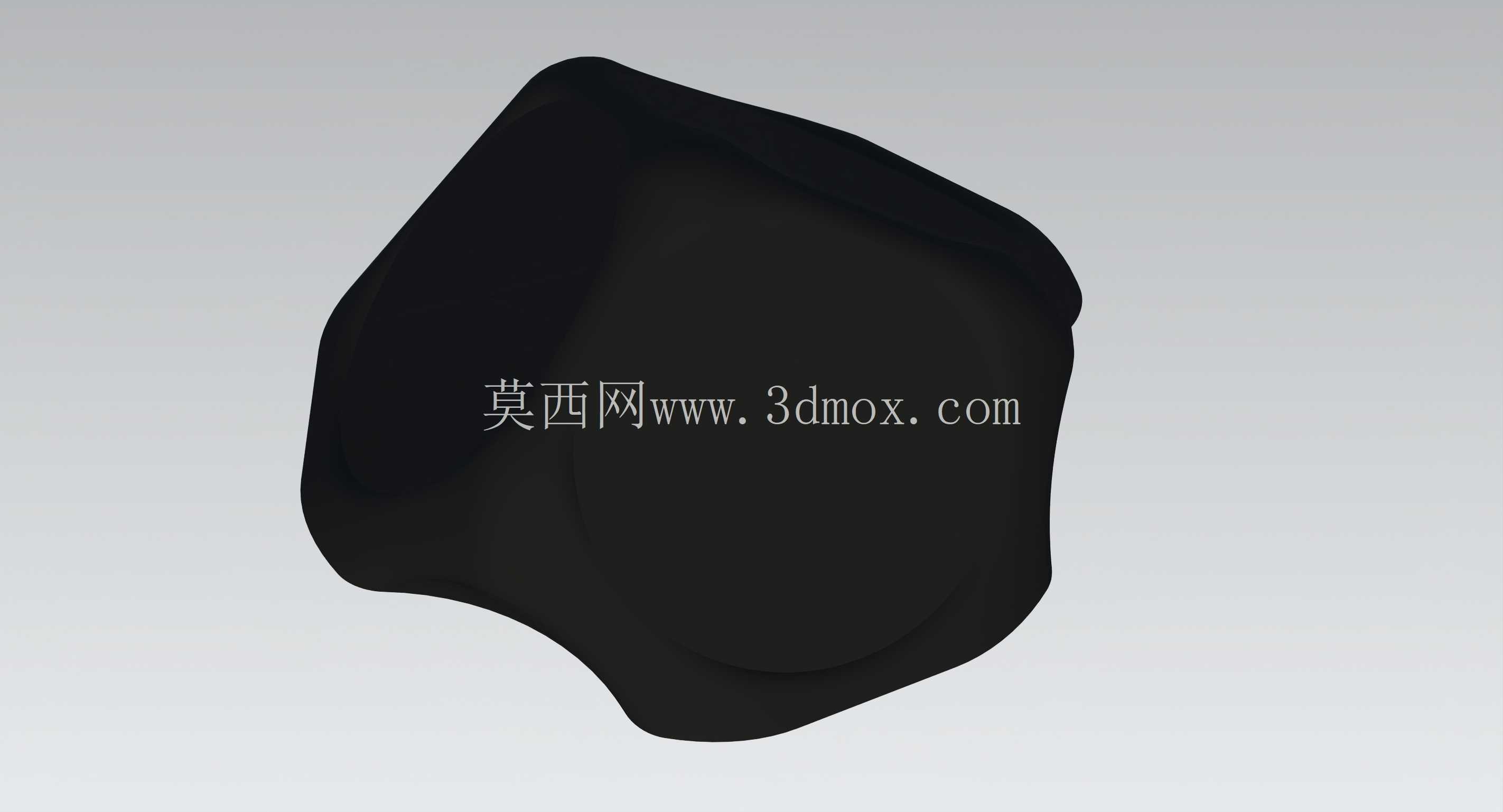

　　结构设计上没有多余的冗余结构，整体壁厚控制均匀，采用常规工程塑料注塑即可加工，量产成本低，座体表面做了哑光黑色处理，避免扫描过程中座体表面反光造成点云噪点，同时哑光表面不会与高反光的标记点形成识别干扰，保证扫描设备能优先识别标记点的位置，不会把座体本身误判为标记点。标记座的整体外轮廓尺寸控制在合理范围内，不会占用过多工件表面空间，在狭小的工件内腔、装配间隙位置也能顺利布设，不会因为座体体积过大干涉扫描路径，同时足够的接触面积能保证磁吸附力足够，在工件倾斜、甚至垂直立面布设时也不会出现滑落移位的情况。
