开放式电竞电脑主机机箱结构设计方案

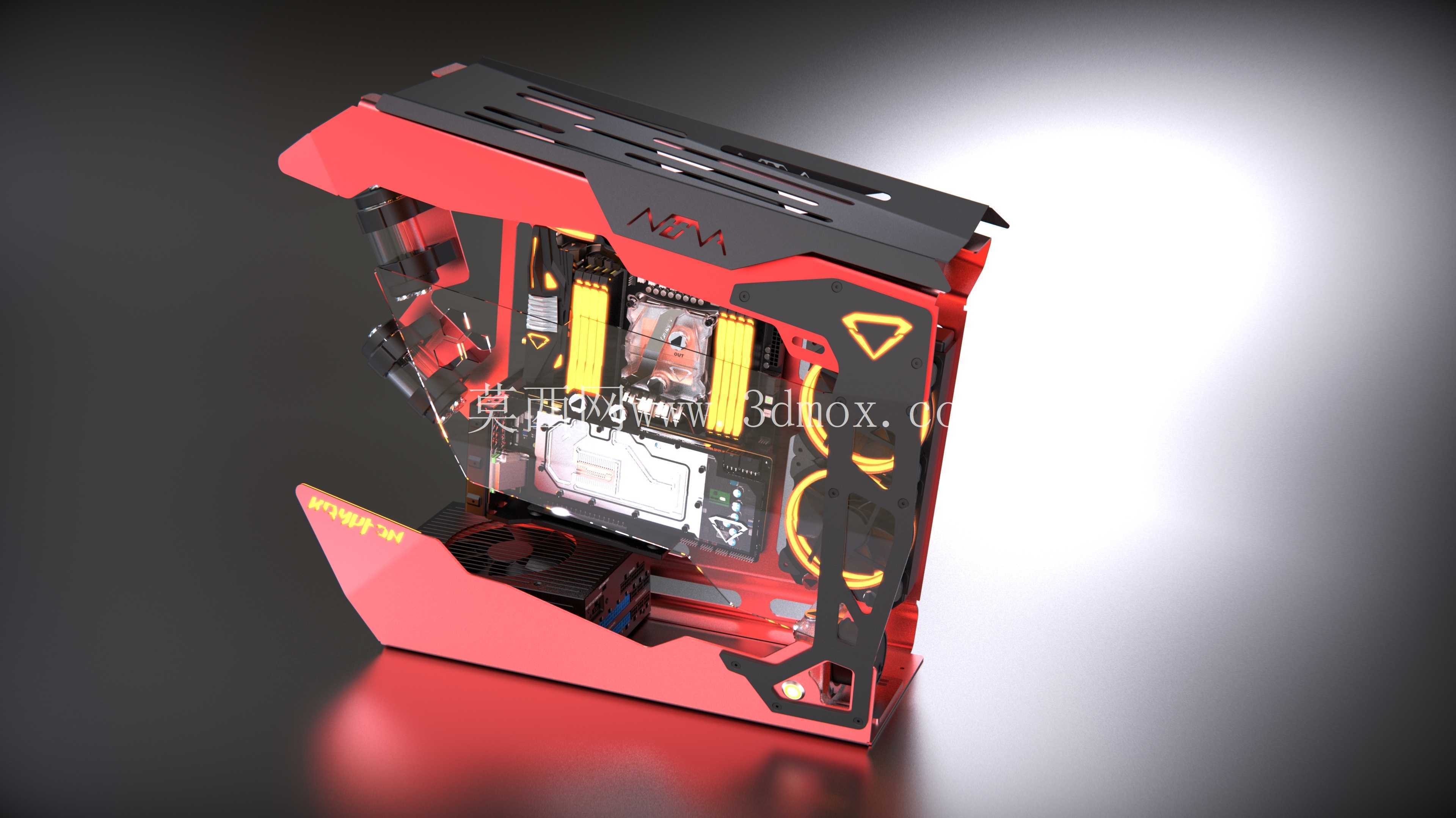

　　这款机箱采用开放式异形架构设计，打破传统封闭机箱的结构局限，核心定位面向高端电竞DIY装机、MOD改装玩家以及桌面硬件展示场景，区别于常规量产机箱的方正封闭造型，整体采用棱角分明的斜切几何造型，红黑撞色的钣金搭配镂空装饰结构，在满足硬件安装功能的前提下强化视觉辨识度，适配追求桌面硬件个性化展示的使用需求。从结构设计逻辑来看，这款机箱优先考虑高端硬件的散热冗余与安装兼容性，内部空间预留了全尺寸ATX主板的安装位，对应主板固定孔位严格遵循ATX规范的孔距公差要求，安装基准面平面度控制在0.2mm以内，避免主板安装后出现形变导致的硬件接触不良问题。

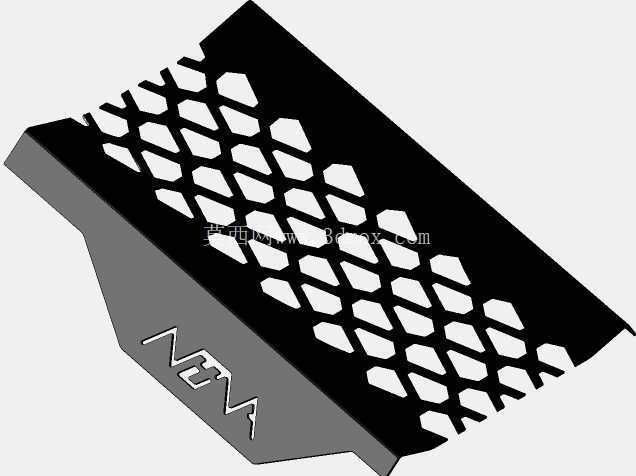

　　显卡安装区域预留了长度不超过330mm的安装空间，支持三风扇规格的高端独立显卡，同时在显卡对应位置设计了独立的承重支撑结构，避免长显卡长期使用后出现PCB板下垂变形的问题。CPU散热区域支持高度不超过165mm的塔式风冷散热器，也兼容240/360规格的一体式水冷排安装，水冷排固定位设计在机箱侧方的镂空区域，冷排安装后不会与内存、主板供电散热片产生结构干涉。电源安装位采用下置式独立仓设计，支持标准ATX尺寸的电源，电源仓与主板区域做了物理分隔，既可以避免电源自身的热量被CPU、显卡的散热风道吸入，也能隐藏电源走线，让机箱内部视觉效果更整洁。存储扩展方面，机箱内部预留了2个3.5英寸机械硬盘位与3个2.5英寸固态硬盘位，硬盘安装位均设计了橡胶减震垫，降低硬盘工作时的振动传递到机箱钣金产生的共振噪音。机箱的外部钣金采用1.2mm厚度的SPCC冷轧钢板，弯折处做了R3圆角处理，避免装机过程中划伤操作人员，表面采用磨砂喷塑工艺，提升钣金的抗锈蚀能力与耐磨性能，装饰性的镂空结构除了视觉效果外，也能辅助内部硬件的自然对流散热，降低封闭机箱容易出现的热量积滞问题。

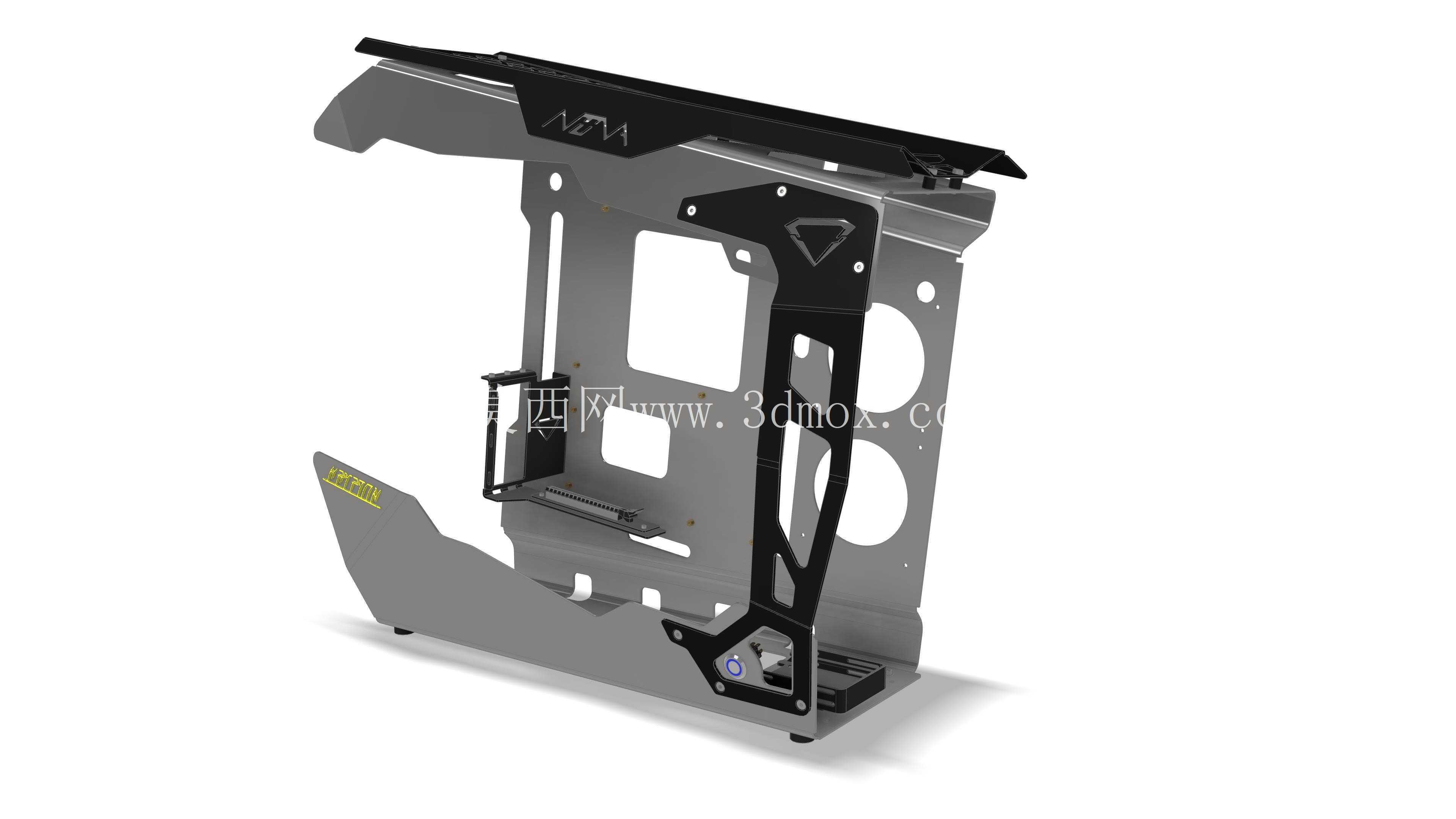

　　从安装边界来看，这款机箱的整体外形尺寸控制在长450mm、宽220mm、高480mm范围内，放置在常规深度的电脑桌面上不会超出桌面边缘，底部设计了四个高度10mm的防滑橡胶脚垫，将机箱主体抬离桌面，既可以避免桌面的水渍、灰尘进入机箱内部，也能在机箱底部形成辅助进风的风道间隙。走线空间方面，机箱主板托盘后方预留了20mm宽度的背线空间，支持直径较粗的定制模组线顺利穿过，对应主板供电、显卡供电、前置面板接线的位置都设计了走线孔与理线卡扣，方便装机时梳理线材，避免线材杂乱阻挡散热风道。

　　前置接口区域设计在机箱顶部靠前的位置，配备2个USB3.0接口、1个Type-C接口与3.5mm音频输入输出接口，接口位置符合用户坐姿下的操作习惯，不用弯腰就能插拔外设。这款机箱的结构设计没有采用传统机箱的全包裹侧板，而是采用半开放的侧透与镂空结合的形式，既可以展示内部的硬件灯效，也能让硬件产生的热量快速扩散到周围环境中，适合长时间高负载运行的电竞主机使用，在室温25℃的环境下，搭载高端CPU与显卡满负载运行时，核心硬件的温度比同配置封闭机箱低3-5℃，散热表现有明显提升。同时，开放式的结构也方便用户日常清理硬件积尘，不需要拆卸整块侧板就能对散热风扇、散热鳍片进行清灰维护，降低硬件长期使用后的维护难度。在结构强度方面，机箱的主体框架采用一体式弯折成型的钣金作为承重核心，主板、电源、显卡等重型部件的安装位都设计了加强筋结构，整体承重能力不超过20kg，完全可以承载全套高端硬件的重量，搬动过程中不会出现框架形变的问题。
