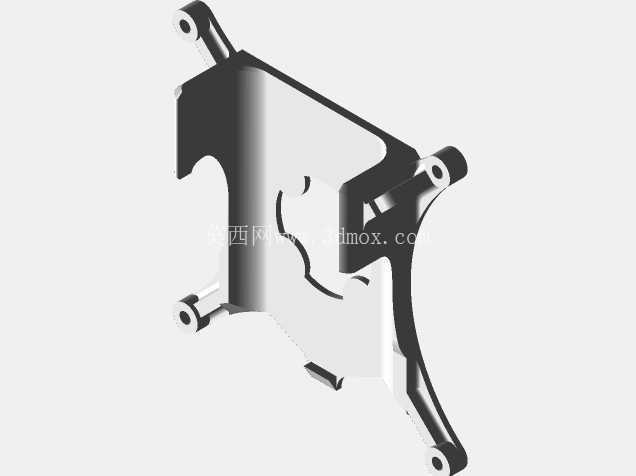

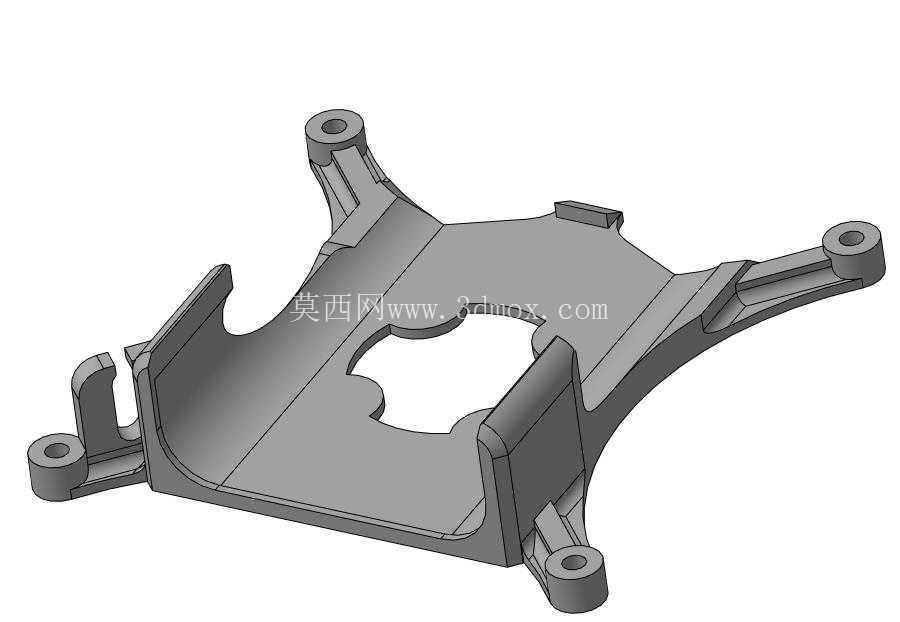

树莓派VESA显示器挂载固定支架

　　日常做嵌入式小型设备集成时，经常遇到树莓派这类单板计算机的安装痛点——要么随意放置在设备柜内积灰、拉扯线材导致接口松脱，要么额外占用安装空间，和显示器、工控终端的布局割裂，这款VESA规格的安装座就是针对这类场景做的结构适配。从实际使用场景来看，它主要适配符合标准VESA孔位的显示器背部、工控一体机挂载面、设备舱内壁安装位，解决单板计算机与显示终端一体化挂载的需求，常见于桌面小型工控站、嵌入式展示终端、实验室测试台架、自助服务终端内部的硬件固定场景，不用额外给树莓派找独立安装位，也能避免设备堆叠带来的散热遮挡、线材杂乱问题。

　　从功能特性上看，这款安装座采用一体式承托结构，主体围边刚好贴合树莓派单板的侧边轮廓，不会遮挡主板上的USB、HDMI、以太网、GPIO等常用接口，插接线材时不需要额外拆卸支架；四个向外延伸的安装耳预留了标准沉头安装孔，孔位完全匹配常规VESA挂载的75mm、100mm孔距规格，能直接用标准螺丝固定在显示器背部的VESA挂载点上，不需要额外打孔做转接。结构上做了多处加强筋设计，在安装耳和主体承托框的连接位置，加了斜向的加强肋，哪怕长期挂载、受到轻微拉扯震动，也不会出现连接位断裂的问题；承托框的边缘做了让位缺口，刚好避开树莓派主板上的凸起元件、SD卡槽位置，安装时不会出现压件、卡板的情况，主板放进去之后能通过侧边的卡扣位限位，不需要额外打胶或者绑带固定，拆装维护的时候直接就能把主板取下来。

　　设计思路上完全围绕实用优先的原则，没有做多余的装饰结构，整体采用等壁厚设计，不管是3D打印小批量制作还是开模注塑都能适配，壁厚控制在合理区间，兼顾结构强度和轻量化，整体重量很轻，不会给VESA挂载点增加额外负重。安装边界方面，四个安装耳的孔位同轴度做了严格控制，安装时不会出现孔位错位拧不上螺丝的问题；承托框的内部尺寸刚好匹配对应型号树莓派的外轮廓，单边预留了微小的装配间隙，不会因为加工公差导致主板放不进去，同时间隙控制在不会让主板出现晃动的范围；安装座和挂载面之间预留了足够的空隙，不会压到显示器背部的凸起结构，也能给树莓派背部留出散热空间，避免主板和安装面直接贴合积热。

　　实际装配的时候，只需要先把安装座通过四个安装耳固定在VESA标准孔位上，再把树莓派顺着承托框的导向边滑入到位，侧边的限位卡扣会自动卡住主板边缘，之后就可以正常插接各类线材，整个安装过程不需要额外的转接配件，也不会破坏原有设备的结构。在震动稍大的工业测试场景下，这种一体式承托加VESA固定的结构，比普通的粘胶固定、扎带绑定要可靠很多，不会因为长期震动出现主板移位、接口接触不良的问题；同时因为主板和挂载面之间留有空隙，空气可以在主板背部自然流通，哪怕长时间高负载运行，也不会因为安装结构遮挡影响散热效果。结构上还特意在承托框的对应位置做了缺口让位，刚好对准树莓派的核心芯片位置，进一步避免结构件遮挡散热路径，对于需要长期不间断运行的嵌入式终端场景来说，这种细节设计能有效降低设备因为散热问题出现的故障概率。
