HDMI线缆面板固定安装支架结构设计

　　在工业控制柜、音视频矩阵设备、测试台架、嵌入式显示终端等场景的布线作业中，外露的HDMI接口线缆常因插拔受力、设备震动、线缆自重拉扯出现接口松脱、针脚接触不良、线缆外皮磨损等问题，这类故障在长期运行的设备中排查难度大，会直接导致音视频信号中断、显示花屏等异常，影响设备稳定运行。这款HDMI线缆面板安装支架，正是针对这类布线痛点设计的结构固定件，能够将HDMI线缆接头稳定约束在设备面板的预设位置，从结构层面消除线缆外力对接头的影响。

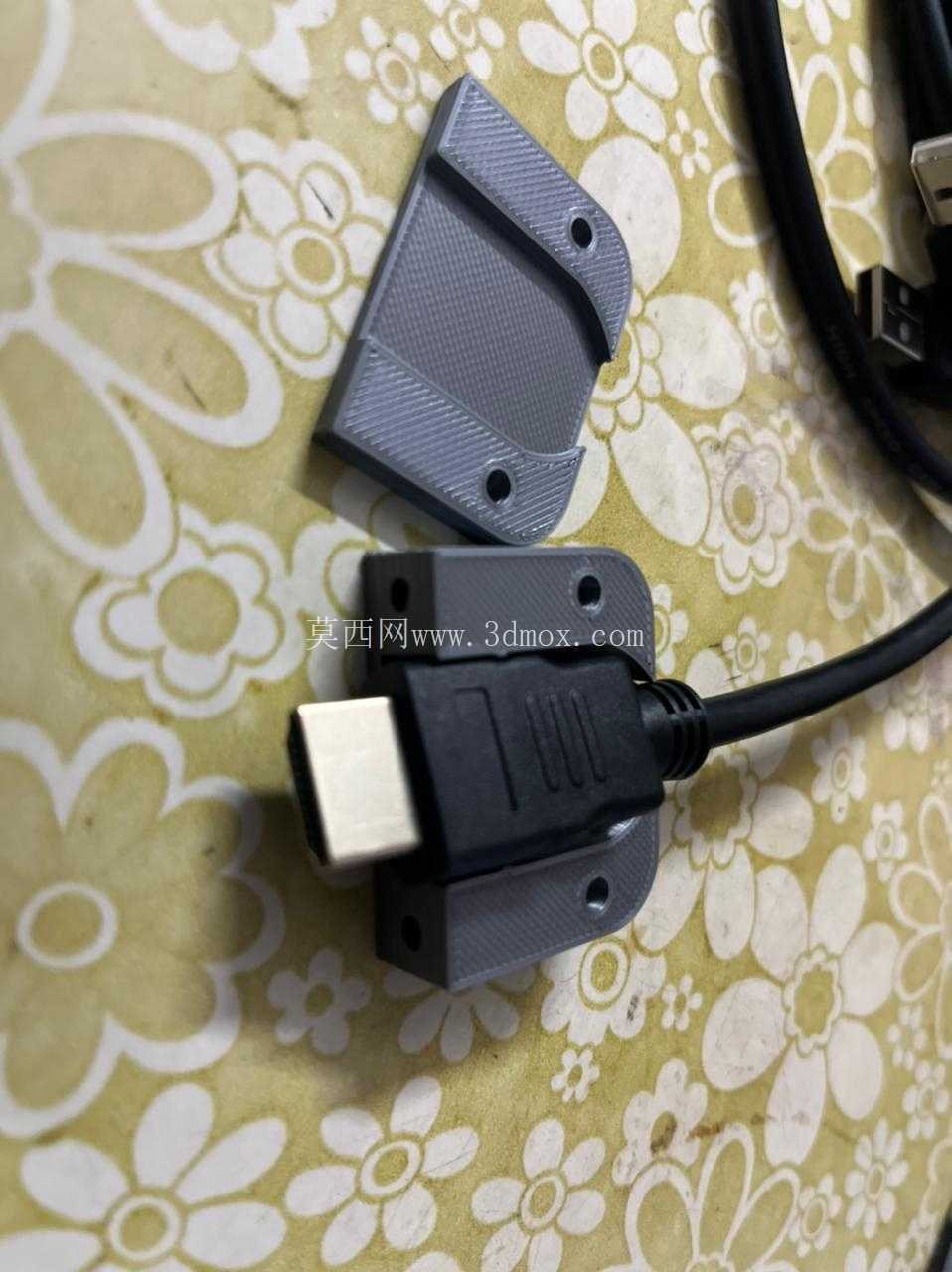

　　从实际安装逻辑来看，支架分为底座与压盖两个配合部件，底座贴合设备面板内侧或外侧的安装面，前侧预留的通孔对应面板上的HDMI接口开孔位置，能够让HDMI公头顺利穿过支架与面板外侧的设备对接，不会出现接口对位偏移的问题。底座上的安装孔位适配M3规格的螺栓与螺母，既可以通过螺栓将底座直接固定在金属面板的预制螺纹孔上，也能配合螺母在薄面板、塑料面板上实现夹紧固定，适配不同材质、不同厚度的设备面板安装需求，安装边界可覆盖1mm至5mm厚度的常见面板材质，无需额外定制特殊规格的紧固件。

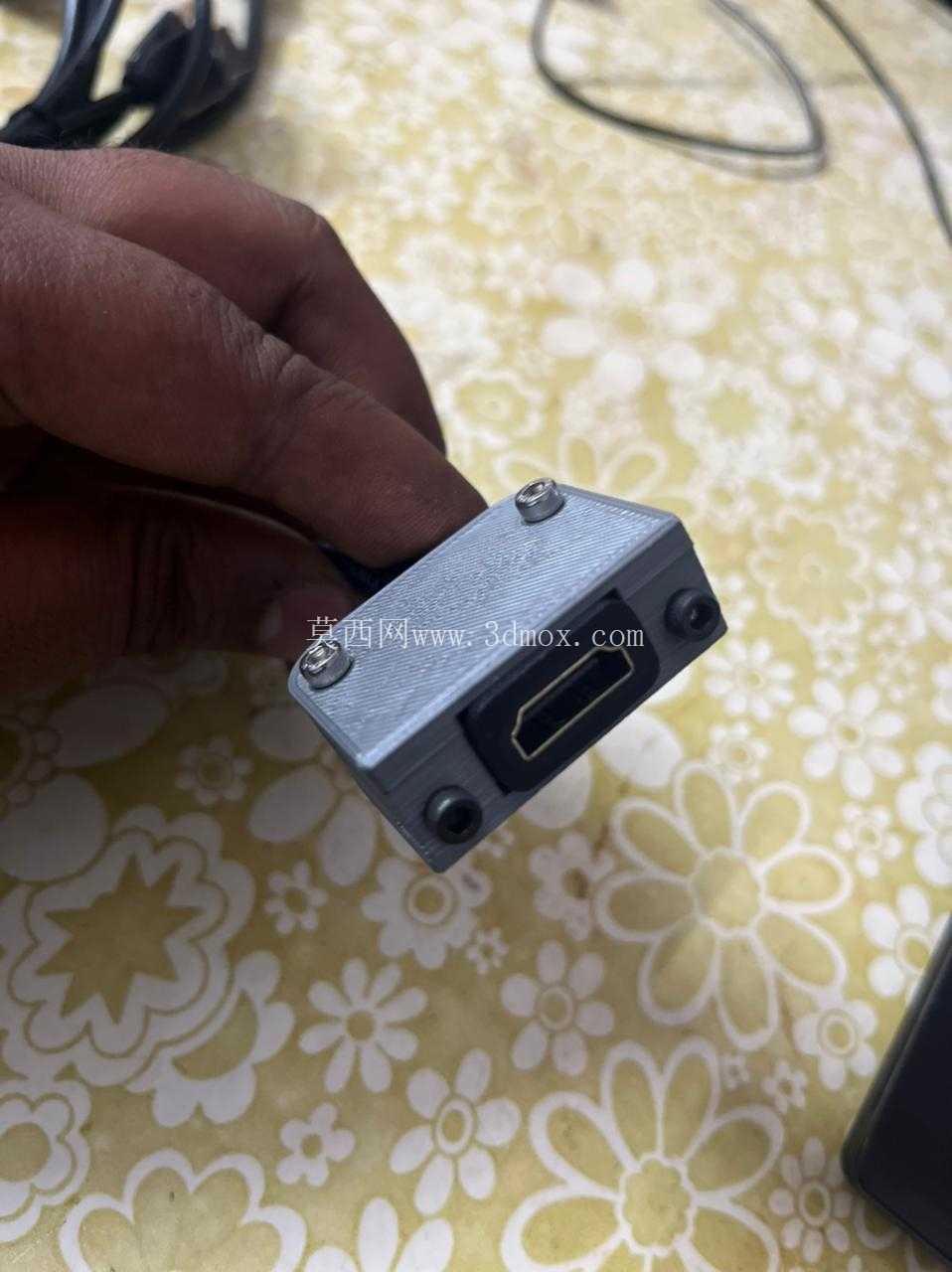

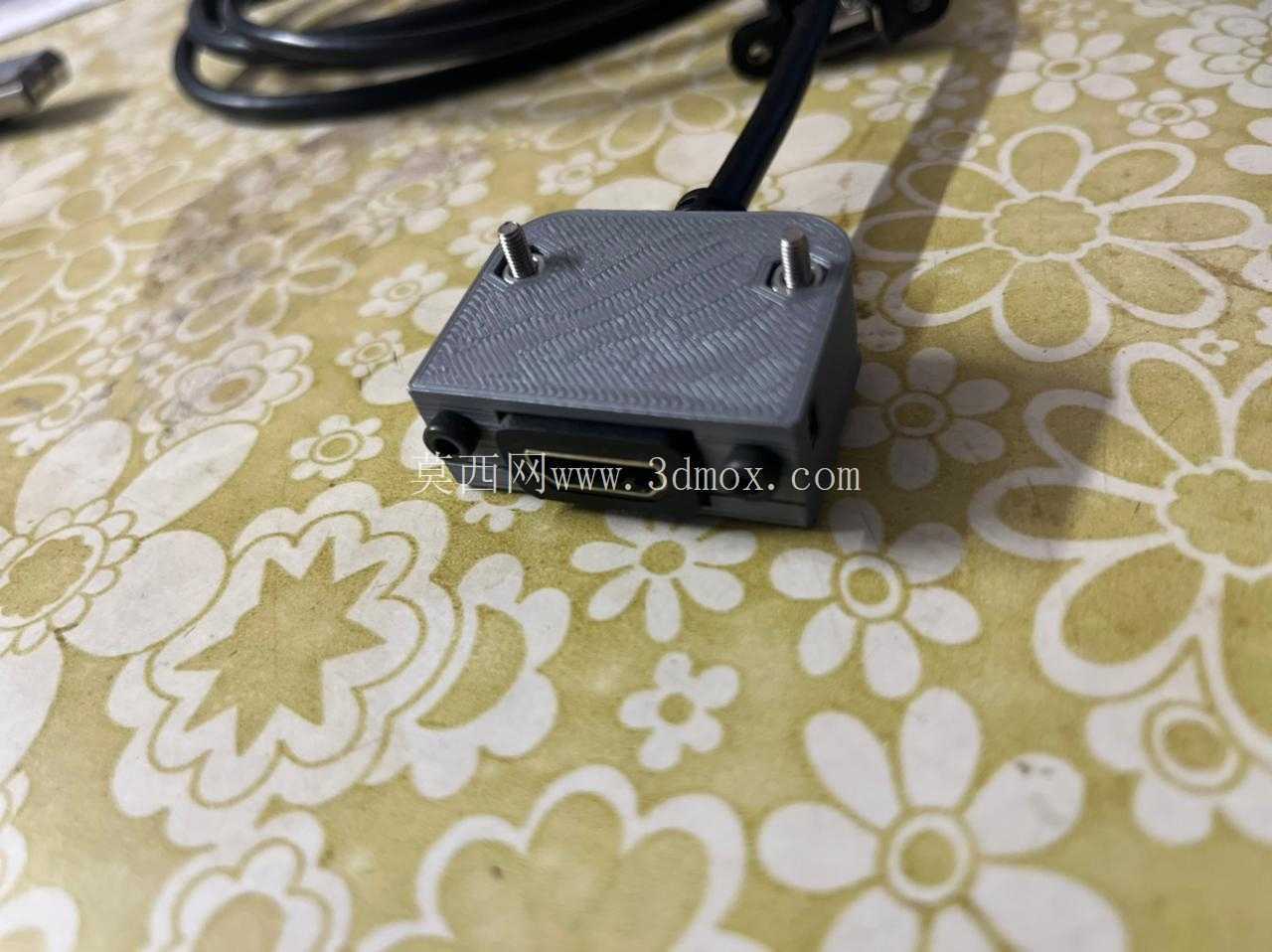

　　压盖部分的设计充分考虑了线缆固定的可靠性，压盖内侧设置了防滑纹理结构，当压盖与底座扣合后，纹理面会紧密贴合HDMI线缆接头尾部的线缆护套位置，通过增大接触摩擦力避免线缆受拉时接头与支架发生相对位移，同时压盖不会挤压到接头内部的线芯焊接位置，不会造成线芯断裂、屏蔽层破损等问题。压盖与底座之间通过对应的孔位用M3螺栓锁紧，锁紧力度可根据线缆外径微调，既能保证固定强度，也不会夹伤线缆外皮。

　　在结构设计过程中，充分考虑了不同品牌HDMI接头的尺寸公差，支架的内部容腔宽度预留了0.8mm的余量，能够兼容常规尺寸的标准A型HDMI公头，不会出现部分品牌接头无法装入的问题。支架的整体外形做了圆角过渡处理，没有尖锐的棱角，在安装布线过程中不会划伤施工人员的手部，也不会割伤周边的其他线缆。支架的整体厚度控制在12mm以内，安装后不会在面板内侧占用过多的布线空间，对于内部空间紧凑的小型控制盒、壁挂式显示终端也能适配，不会和内部的电路板、其他元器件产生干涉。

　　从实际使用场景的适配性来看，这款支架不仅适用于固定设备的面板布线，也可用于移动测试设备、临时布线面板的线缆固定，在需要频繁插拔HDMI接头的场景中，支架能够承担所有插拔过程中的外力，避免面板上的HDMI母座因长期受力出现焊盘脱落、接口松动的问题，有效延长设备接口的使用寿命。相较于传统的扎带固定、胶水粘接等固定方式，这种分体式螺栓锁紧的支架固定方式，拆装更加方便，后期更换线缆时只需松开压盖的螺栓即可取出线缆，无需破坏原有面板结构，也不会在面板上残留胶痕，维护效率更高。

　　在建模过程中，所有孔位的位置度公差控制在0.1mm以内，保证安装时螺栓能够顺利穿入，压盖与底座的配合面做了0.2mm的间隙设计，避免加工公差导致扣合不畅，支架的边缘做了0.5mm的倒角处理，去除加工毛刺的同时也提升了安装的便利性。针对不同的安装场景，支架既可以采用外露式安装在面板外侧，也可以隐藏式安装在面板内侧，仅露出HDMI接头部分，兼顾固定功能与设备外观的整洁性。
