Mesa7i73运动控制接口转接板结构

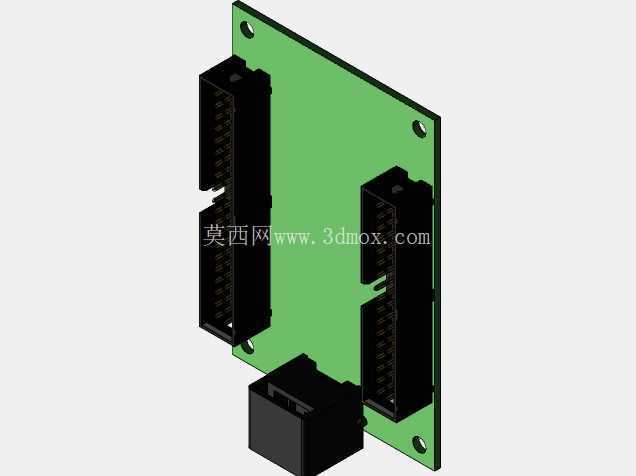

　　这款板卡类结构件主要面向工业运动控制场景的硬件搭建需求，作为主控板与外部IO、驱动单元之间的信号转接载体，在数控设备改造、小型自动化工位搭建、开源运动控制系统集成项目中承担信号分流、接口适配的核心作用，能够解决不同规格排线、驱动端子与主控接口不匹配的接线痛点，减少现场飞线带来的信号干扰与接线错误问题。从结构设计来看，整块板件采用标准FR-4基材PCB作为承载基体，板体边缘预留两个对称的沉头安装孔，孔位间距适配市面主流的DIN导轨安装卡扣、立式铜柱固定位的通用尺寸，安装时不需要额外定制转接支架，直接通过M3规格螺丝即可完成板体固定，板体边缘到最高器件的垂直高度控制在18mm以内，安装后不会与相邻槽位的板卡产生空间干涉，适配标准工控机箱的板卡层间距要求。

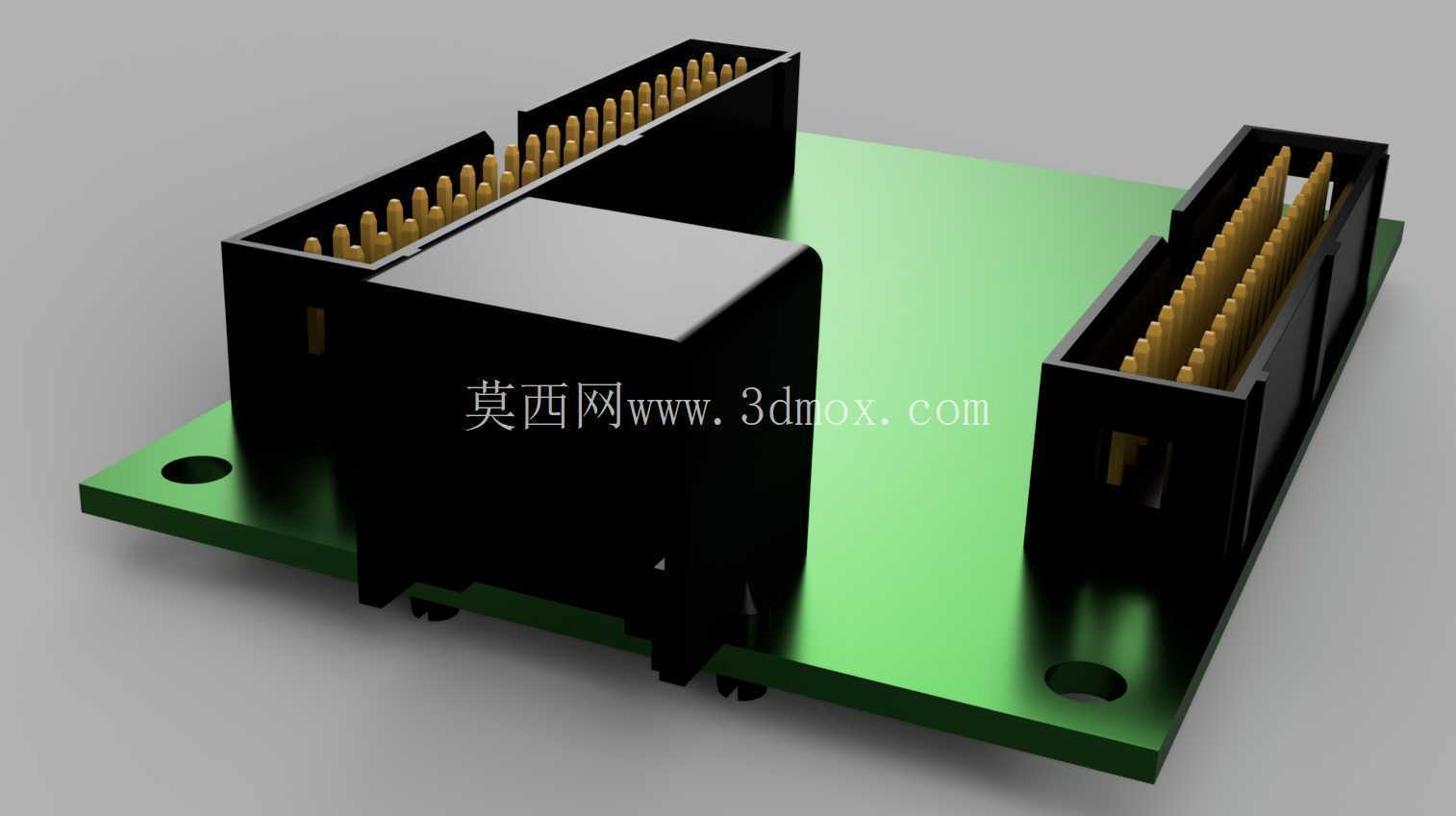

　　板体上的两组双排直插排针采用错位防呆布局，排针座外侧设计有凸起的导向限位筋，插接配套排线时能够自动对齐针脚位置，避免插反导致的针脚弯折、信号短接问题，排针的焊盘位置做了加大铜箔处理，大电流信号通路的焊盘额外增加了镀锡厚度，能够承受运动控制脉冲信号的持续通断负载，减少长期使用后的虚焊风险。板体中央的方形塑封器件为核心信号处理模块的屏蔽罩结构，屏蔽罩采用卡扣式固定设计，罩体边缘与PCB板上的预留卡槽过盈配合，不需要额外焊接固定，后期维护时可以直接徒手拆卸，屏蔽罩的高度略高于两侧排针座的顶端高度，在多块板卡堆叠存放或者安装时，能够避免排针直接接触相邻板体造成的针脚变形、短路问题。

　　从实际使用的适配性来看，这款转接板的接口定义完全匹配Mesa系列运动控制卡的扩展通道规范，每一组排针的针脚定义都做了丝印标注，接线时不需要反复查阅手册核对针脚功能，板体上的信号走线全部采用等长布线设计，脉冲信号的传输延迟差控制在纳秒级，能够满足步进电机、伺服驱动器的高速脉冲传输要求，不会因为信号时序偏差导致电机运行丢步、抖动。板体表面的阻焊层采用哑光绿色涂层，丝印标识采用白色耐磨油墨，长期在工控机箱内的高温、多尘环境下使用，标识不会轻易磨损脱落，板体边角做了R2圆角处理，安装时不会划伤操作人员的手部，也不会划破相邻的线材绝缘层。

　　在结构建模过程中，所有器件的安装公差都按照工业级接插件的通用公差带设置，排针座与PCB板的配合间隙预留0.15mm的焊锡填充空间，安装孔的位置度公差控制在0.1mm以内，导出的装配模型可以直接用于工控机箱的内部布局干涉检查，也可以作为定制安装支架的设计参考基准，不需要二次测量实物尺寸。
