适配薄款笔记本的侧装外挂散热装置

　　日常办公场景中，不少厚度小于25mm的轻薄笔记本受限于内部空间布局，散热模组规模受限，高负载运行时核心区域热量易堆积在键盘面与机身侧部，长期高温不仅会降低核心硬件运行频率影响使用流畅度，还会加速内部元器件老化，常规底部散热支架受桌面空间限制、且无法针对性对机身侧部排风区域进行气流强化，侧装外挂散热结构正是针对这类使用痛点设计的外置辅助散热方案。

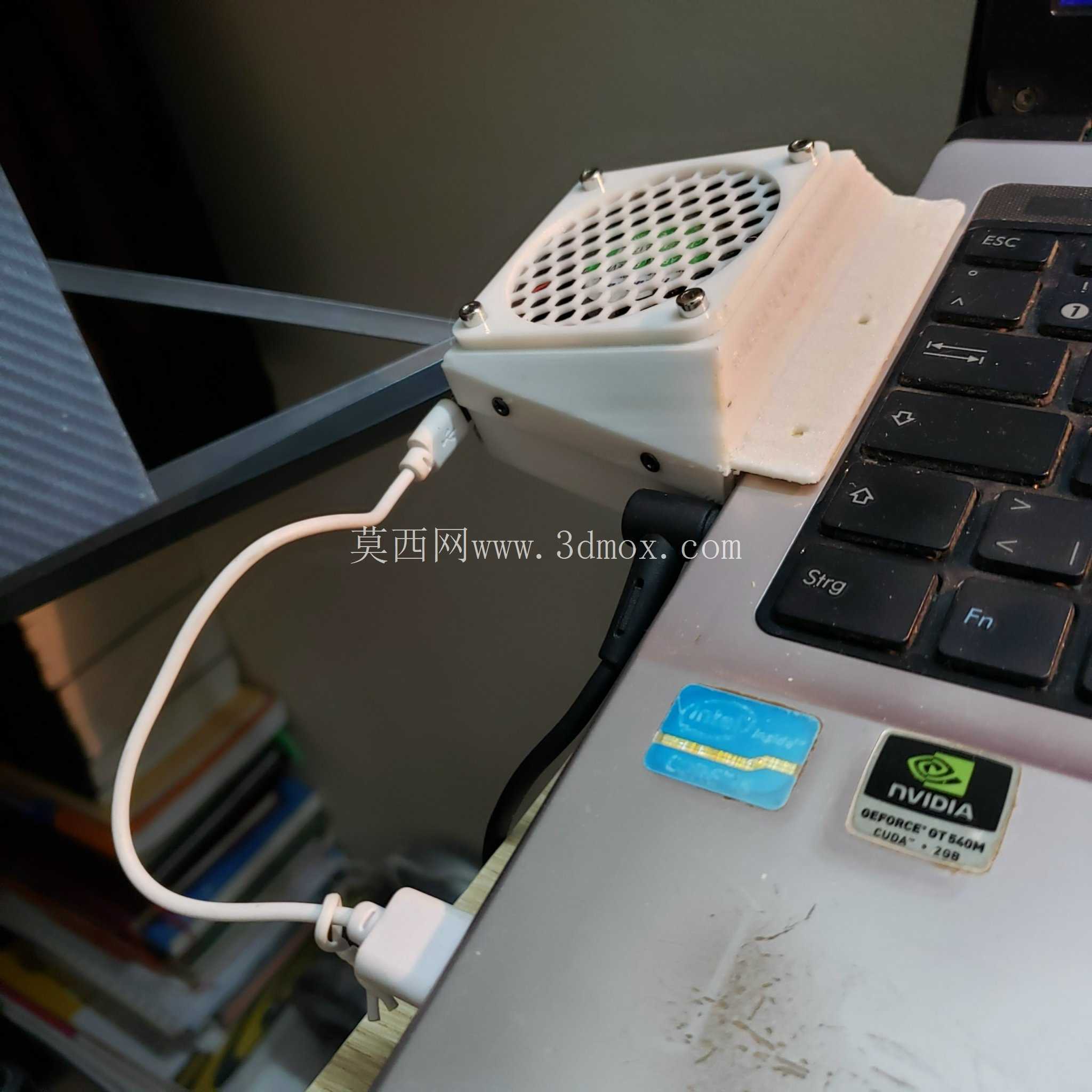

　　该装置采用侧挂式安装逻辑，无需占用笔记本底部与桌面之间的间隙，也不会遮挡键盘操作区域，通过双面泡棉胶带即可将主体结构固定在笔记本侧部靠近排风区的位置，安装拆卸都不会对机身外壳造成损伤，适配绝大多数机身厚度在25mm以内的常规轻薄本机型，安装位置可根据不同机型的排风区域灵活调整，不会遮挡机身原有接口。

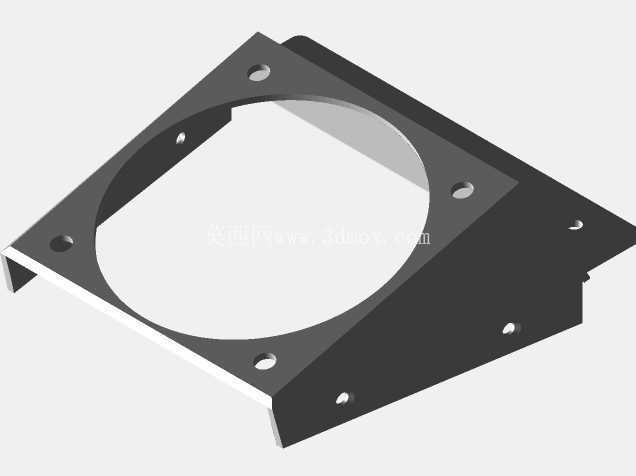

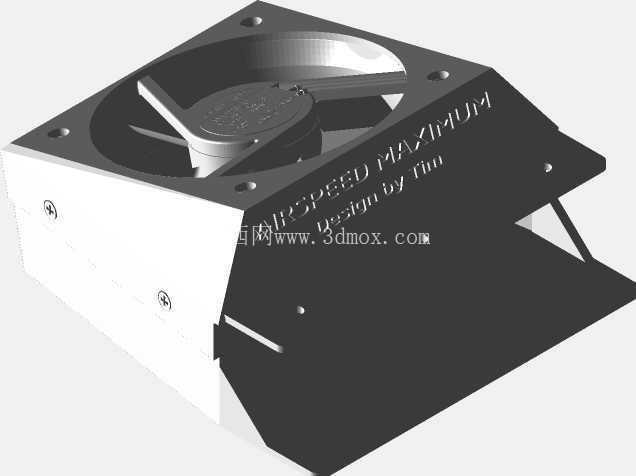

　　结构主体预留了60mm规格高速风扇的安装位，风扇采用四角固定方式，搭配4颗2.5x5mm平头螺丝完成风扇与壳体的锁紧，固定孔位做了沉台设计，螺丝锁紧后端面与壳体表面齐平，不会出现凸起剐蹭笔记本外壳的问题。考虑到常规60mm高速风扇多为12V供电规格，结构内部预留了BOOST DC-DC升压模块的安装空间，模块输入侧通过USB线取电，可直接从笔记本USB接口获取5V输入，升压后为12V风扇提供稳定供电，无需额外搭配外置电源适配器，走线槽位在壳体侧边做了内嵌设计，USB线材可顺着壳体边缘走线，不会出现线材凌乱干扰操作的问题。

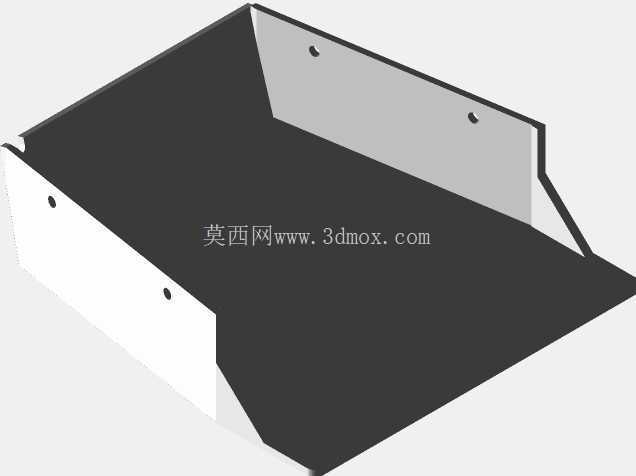

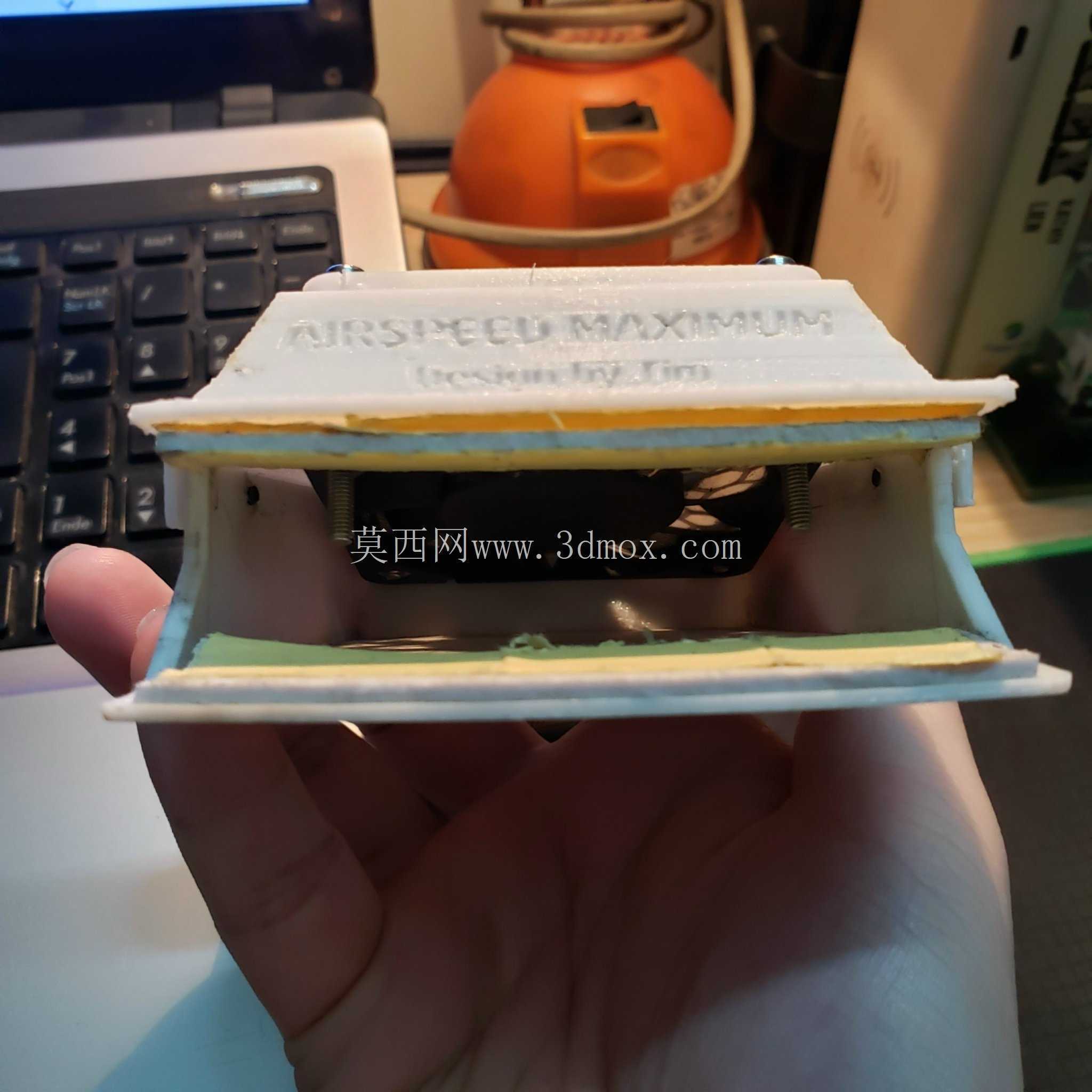

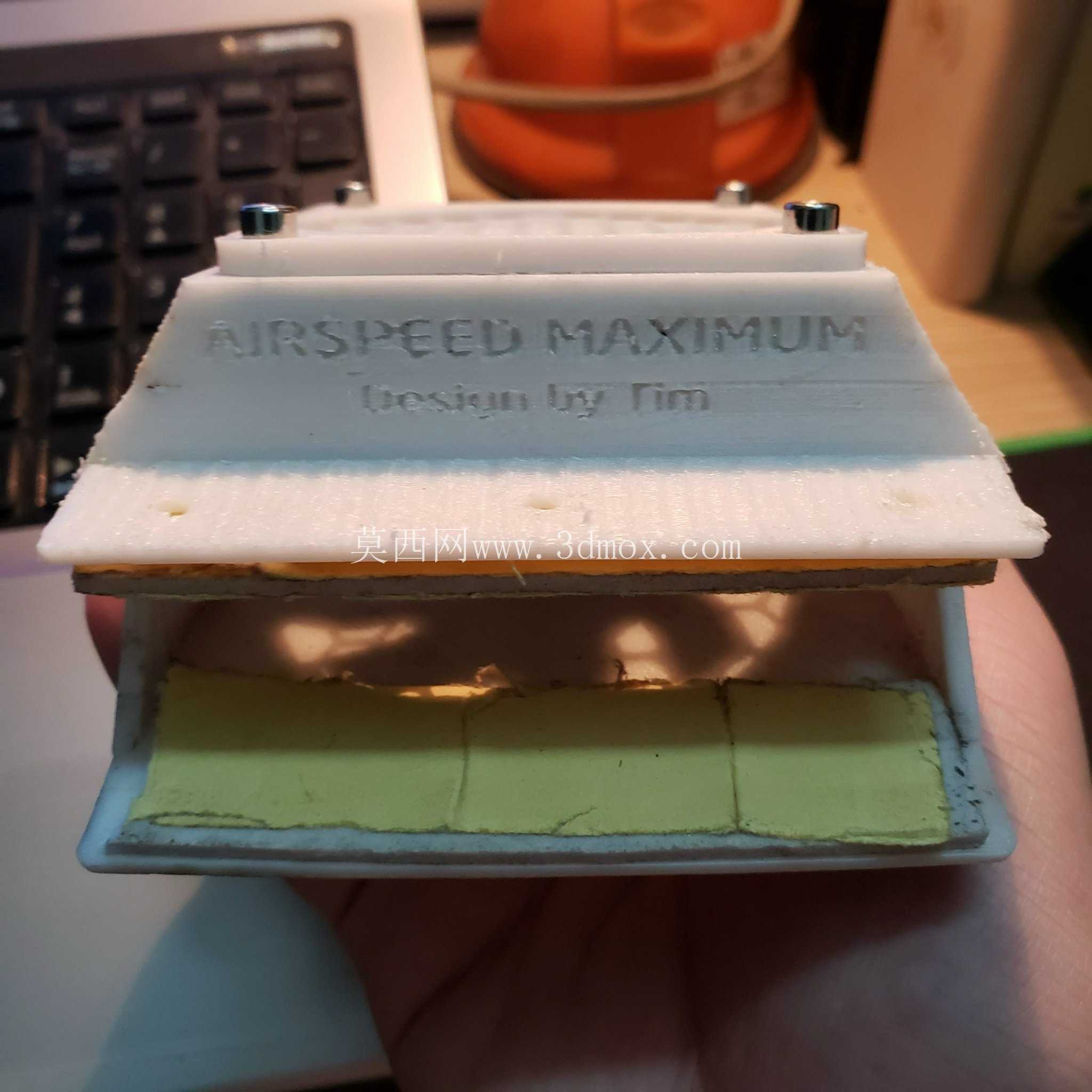

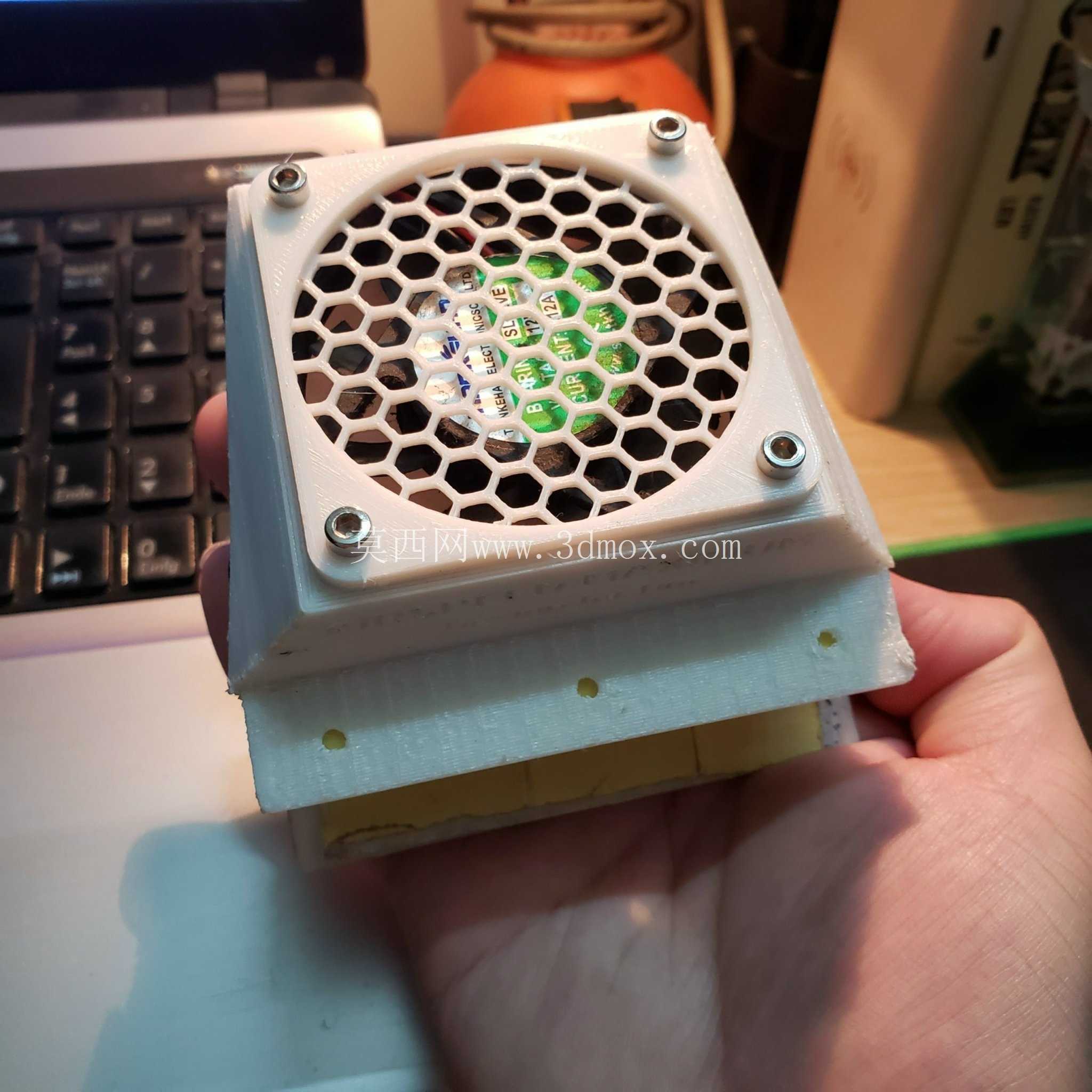

　　壳体出风侧配套60mm规格风扇罩，采用网格镂空结构，既可以保证气流顺畅通过，又能避免异物卷入风扇扇叶造成损坏，同时防止日常使用中手指误触高速运转的扇叶引发安全问题。整个装置的固定除了泡棉胶带的粘接外，还可根据使用需求搭配M3规格的螺丝组件进行辅助锁紧，针对不同外壳材质的笔记本可灵活选择固定方式，4颗M3x20mm内六角螺钉与配套螺母可实现壳体与夹持结构的锁紧，夹持间隙可根据笔记本实际厚度微调，适配范围覆盖20mm到25mm厚度的主流轻薄本机型。

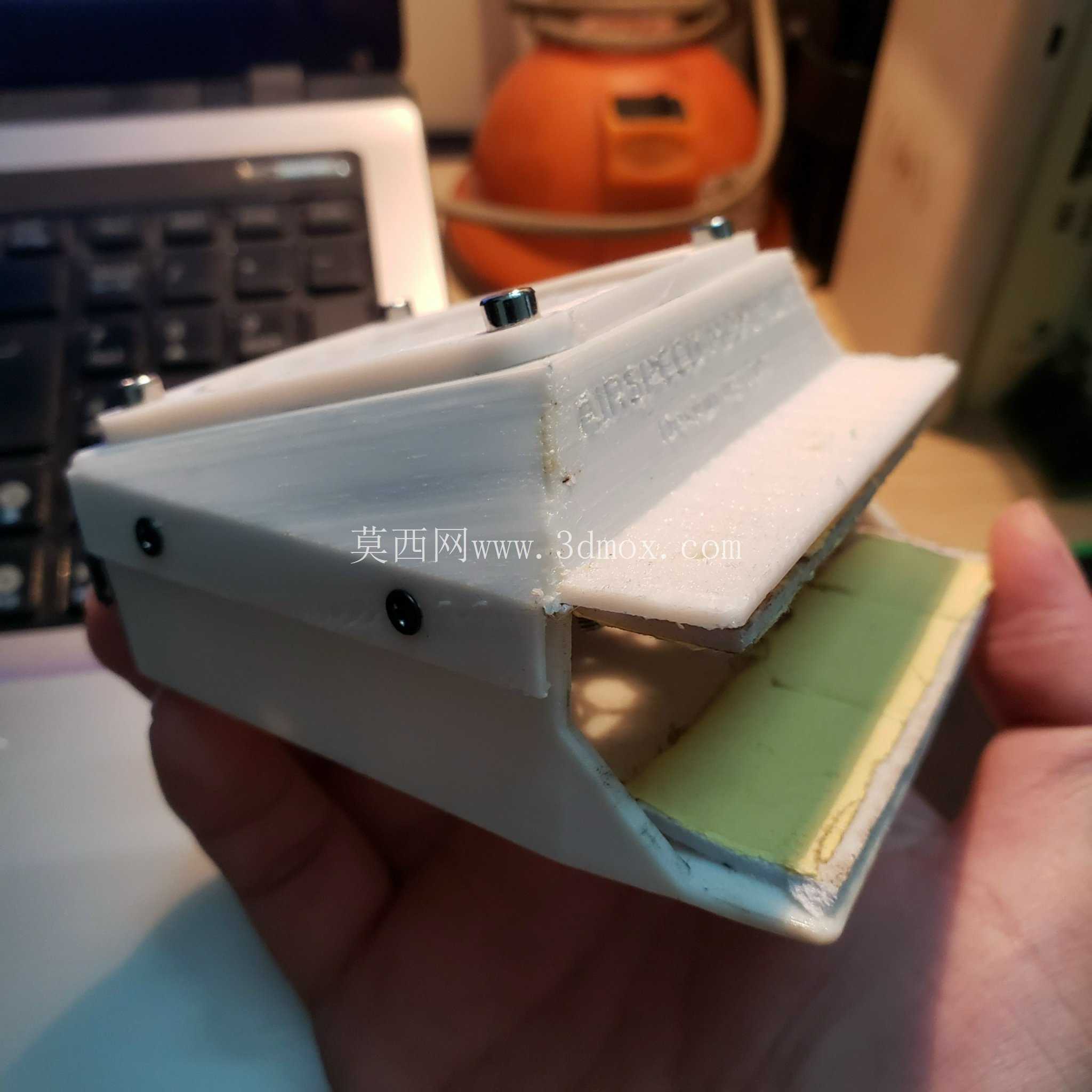

　　从气流组织逻辑来看，该装置的风扇进风侧朝向笔记本机身侧部的排风区域，可将机身内部排出的热流快速抽离，同时带动机身周边空气形成定向流动，避免热流在机身侧面与键盘边缘堆积，相比常规底部吹风式散热，这种侧抽式的气流组织不会将桌面灰尘吹入笔记本底部进风口，也不会因为垫高笔记本影响打字手感。结构外形做了圆弧过渡处理，靠近键盘一侧的边缘做了倒角，长时间打字时手腕碰到装置边缘也不会产生硌手感，壳体整体采用轻量化设计，安装后不会给笔记本屏幕转轴带来额外负重，也不会影响笔记本开合角度。

　　在安装边界设计上，整个装置的突出尺寸控制在合理范围，安装后不会超出笔记本机身过多，日常放入电脑包时无需拆卸，不会和包内其他物品产生干涉。供电模块的安装位做了隔离设计，避免模块工作时产生的热量传递到笔记本外壳，USB线材采用通用Micro USB接口，线材损坏后可直接替换通用配件，无需专门定制。整个结构的零件拆分逻辑清晰，所有固定件均采用标准五金件，后期维护更换配件无需特殊定制，风扇损坏后可直接替换市售标准60mm规格风扇，使用成本更低。针对不同用户的使用需求，风扇安装位还预留了调速模块的扩展空间，可根据笔记本实际发热情况调整风扇转速，平衡散热效果与运行噪音。
