MicroSD卡延长适配转接连接线缆结构

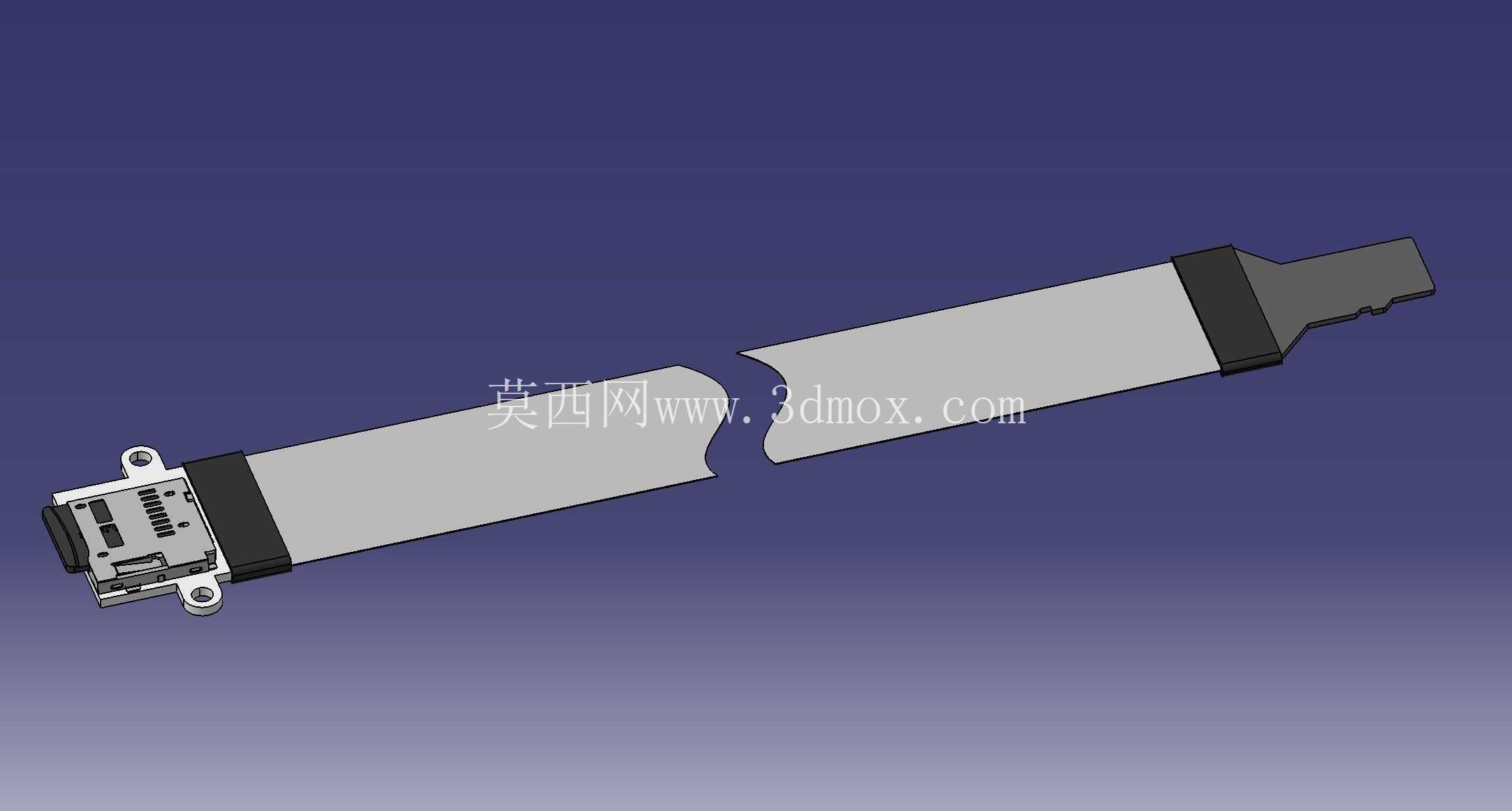

　　在嵌入式设备开发、工业控制终端、车载影音系统以及小型数码设备的改装场景中，经常会遇到设备内置MicroSD卡槽位置隐蔽，插卡后受设备外壳结构限制无法正常插拔，或是设备长期处于震动、多尘环境下，直接插卡容易出现卡槽松动、触点氧化接触不良的问题，这类场景下就需要用到MicroSD延长适配线缆来解决安装与使用的痛点。这款适配线缆采用两端对接的结构设计，一端为标准MicroSD公头，可直接插入设备端的内置卡槽，另一端为带固定安装孔的MicroSD母座，能够通过螺丝将母座固定在设备外壳、机柜面板或是设备内部便于操作的位置，中间通过柔性扁平线缆连接，既可以实现存储卡信号的稳定传输，又能灵活适配不同设备内部的走线空间，不需要对原有设备的结构进行大规模改造。

　　从结构设计层面来看，公头部分严格遵循MicroSD卡的标准尺寸规范，金手指触点的排布、插拔导向的倒角都完全匹配通用卡槽的公差要求，插入后能够保证触点完全贴合，避免出现接触不良导致的读卡失败问题，公头尾部做了应力释放结构，和柔性线缆连接的位置做了加厚加固处理，能够承受多次插拔带来的弯折应力，避免线缆根部断裂。母座部分集成了完整的MicroSD卡槽结构，自带卡托锁定机构，插入存储卡后能够自动锁止，按压即可弹出，和设备原生卡槽的操作逻辑完全一致，母座两侧延伸出带安装孔的固定耳，安装孔的位置和孔径适配常见的面板安装标准，可以直接用M2螺丝固定在开孔后的设备面板上，固定后母座的插拔面和面板齐平，不会突出影响设备外观，也不会因为外力碰撞导致母座移位。中间的柔性扁平线缆采用薄型设计，厚度控制在1mm以内，可以轻松穿过设备外壳的缝隙、走线槽，不需要在设备外壳上开过大的过孔，线缆内部的信号线采用等长设计，保证高速存储卡的信号传输完整性，不会因为线长差异导致信号干扰、传输速率下降，线缆外层采用耐磨的绝缘包覆材料，能够耐受设备内部的一定温度，同时具备抗拉伸、抗弯折的特性，在设备内部走线时可以根据空间随意弯折定型，不会出现线芯断裂的问题。在实际选型使用时，需要注意安装边界的尺寸匹配：公头插入设备卡槽后，公头加尾部应力释放结构的总长度需要和设备卡槽周边的空余空间匹配，避免公头尾部顶到设备内部的其他元器件；母座固定时，需要预留出存储卡插拔的操作空间，母座前方至少要留出15mm的空间用于手指按压插拔存储卡；中间线缆的长度可以根据设备内部的走线距离选择，走线时尽量避开设备内部的高压部件、发热元件，避免信号干扰或是线缆长期受热老化。这类延长适配线缆除了用于解决内置卡槽的插拔不便问题，还可以用于设备的存储卡外置改装，比如将工业控制终端的存储卡槽引出到设备机柜外部，不需要打开机柜门就可以更换存储卡，大幅提升设备维护的效率；在车载改装场景中，可以将车机内置的导航卡卡槽引出到手套箱或是中控台便于操作的位置，升级导航地图时不需要拆卸车机，避免拆卸过程中损坏车机内部结构；在嵌入式开发测试场景中，可以将开发板的MicroSD卡槽引出到工作台面，频繁烧录系统、更换测试存储卡时不需要反复插拔开发板上的卡槽，延长开发板原生卡槽的使用寿命。

　　设计这类适配结构时，最核心的要点是保证信号传输的稳定性，不能因为延长线的加入导致存储卡识别失败、数据传输出错，因此在线缆的线芯排布、触点的接触阻抗控制上都需要严格遵循SD卡的电气规范，公头和母座的触点都需要做镀金处理，提升抗氧化能力，保证长期使用的接触可靠性；其次是结构的耐用性，尤其是公头和线缆连接的位置、母座的固定结构，需要承受数百次以上的插拔循环不会损坏，固定耳的强度要足够，拧紧螺丝时不会出现开裂的问题；另外就是尺寸的精准性，公头的尺寸如果公差过大，要么插入困难，要么插入后松动接触不良，母座的安装孔位置如果偏差过大，就无法和面板的开孔对齐，导致安装失败。

　　在三维建模过程中，需要对公头的插拔导向斜面、金手指的位置、母座的卡锁机构、固定耳的安装孔位置做精准的尺寸约束，柔性线缆部分可以根据实际走线需求做弯折形态的建模，验证不同长度的线缆在设备内部的走线空间是否充足，是否会和其他部件产生干涉，同时还要模拟公头插入卡槽的配合状态，验证插拔行程是否在标准范围内，母座插入存储卡后的锁定、弹出行程是否顺畅，避免出现卡滞、无法锁止的问题。对于结构设计从业者来说，这类小型转接配件的设计看似简单，实则需要兼顾电气性能、结构强度、安装适配性等多方面的要求，每一个尺寸公差、每一处结构细节都会直接影响最终的使用体验，尤其是在工业应用场景下，配件的可靠性直接关系到设备的长期稳定运行，不能因为是小型配件就忽略设计细节。
