NRF24L01无线收发通讯模块结构设计

　　在短距离无线数据传输的各类嵌入式项目里，这类2.4G射频收发模块是结构设计阶段经常要处理的板载功能件，不同于直插式的大体积通讯组件，表贴工艺的模块在布局时需要兼顾射频性能、安装干涉、引脚焊接可靠性几个核心维度。先从实际应用场景说起，这类模块常被用在智能家居的传感节点、工业现场的小型数据采集终端、消费电子的无线外设、小型机器人的板间通讯链路里，工作在2.4G全球免授权ISM频段，不需要额外申请射频使用资质，只要在设计时做好天线区域的净空处理，就能实现稳定的百米级空旷环境数据传输，很多低功耗的电池供电设备也会选用这类模块做无线数据交互，因为它的待机功耗可以做到微安级，不会过度消耗电池容量。

　　从产品功能特性来看，模块本身集成了射频收发链路、基带处理电路、SPI通讯接口，不需要额外搭建复杂的射频外围电路，主控芯片只需要通过标准SPI总线就能完成寄存器配置、数据收发、功率调整这些操作，板载的蛇形PCB天线是经过阻抗匹配调试的，不需要额外外接天线就能满足常规短距离传输需求，对于结构空间极度受限的设备来说，这种集成天线的设计能省掉外接天线的安装空间，也避免了天线馈线带来的信号损耗和装配工序。

　　设计思路上，整个模块采用双层FR-4板材布线，蓝色阻焊层是行业内这类射频模块常用的阻焊配色，布线时特意将射频走线路径做了50欧姆阻抗控制，蛇形天线的弯折角度、线宽、线距都经过反复调试，确保天线的谐振点落在2.4G频段中心位置，减少回波损耗。模块上的元器件布局遵循射频电路的设计规范，主射频芯片放在靠近天线馈点的位置，晶振、去耦电容紧贴芯片引脚布置，减少高频信号的走线长度，降低信号干扰和辐射杂散；板边的排针引脚采用标准2.54mm间距设计，既可以直接插在面包板上做原型验证，也可以通过表贴焊盘直接焊接在主控电路板上，适配两种不同的装配需求。

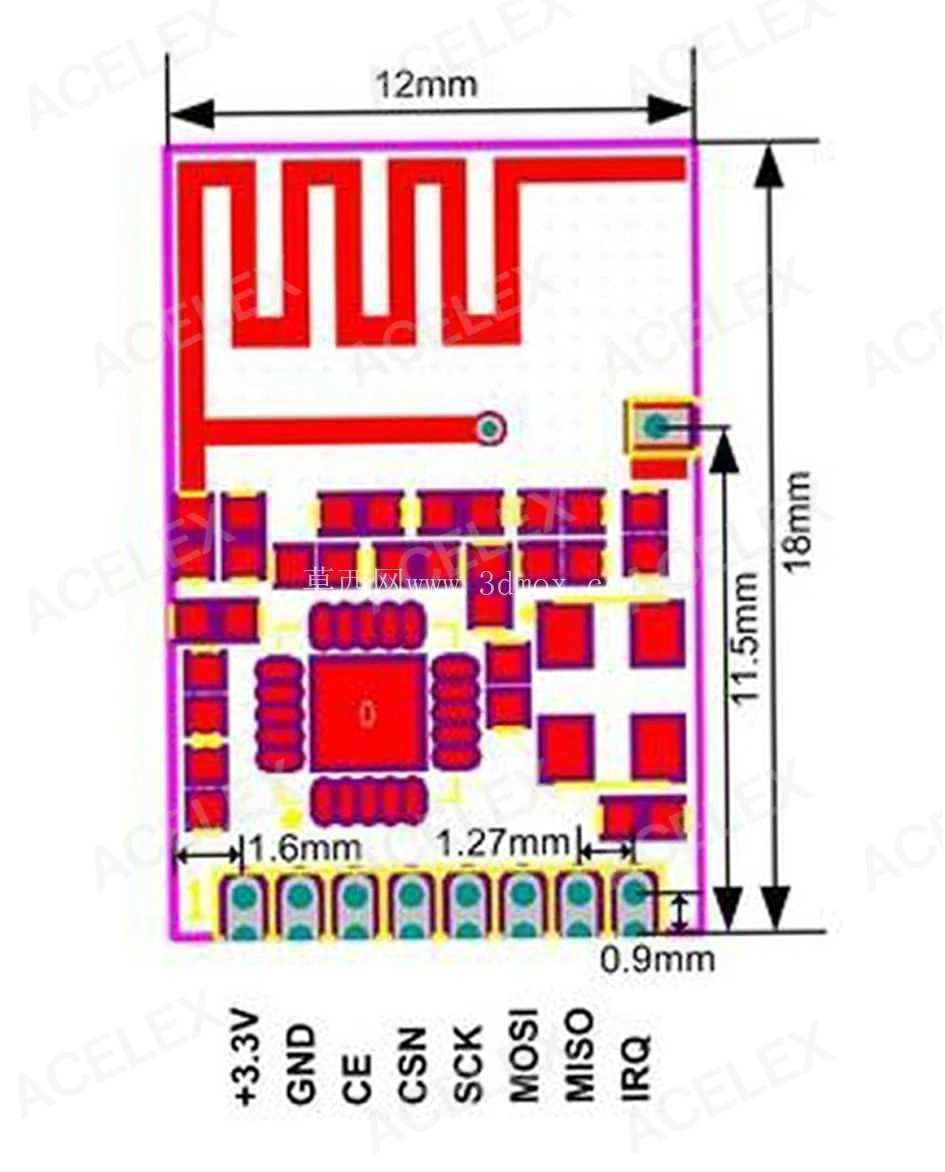

　　外形尺寸与安装边界方面，模块整体为矩形薄型结构，厚度控制在3mm以内，板边的排针引脚突出板面的高度不超过2mm，在做整机结构布局时，只要在PCB对应位置预留出模块长宽尺寸的安装区域，同时在天线对应的板面区域预留至少10mm的净空区，不要布置金属构件、铜箔走线或者电池等金属遮挡件，就能避免天线信号被屏蔽。安装时要注意模块的焊接温度曲线符合表贴元器件的回流焊要求，不要让高温持续时间过长导致板上的陶瓷天线、晶振等敏感器件受损；如果是采用排针插接的安装方式，要确保排针的焊接垂直度，避免插接时出现引脚歪斜导致的接触不良。另外在结构堆叠设计时，不要将模块紧贴在电机、开关电源这类强电磁干扰源旁边，必要时可以在模块与干扰源之间增加金属屏蔽罩，减少外界电磁噪声对射频接收灵敏度的影响。

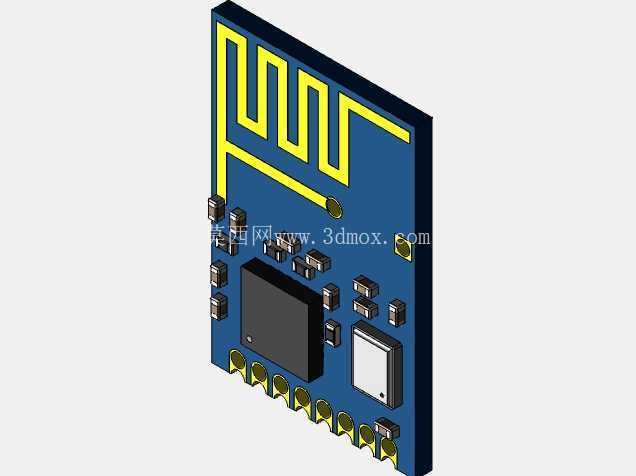

　　很多结构工程师在做整机布局时容易忽略射频模块的天线净空要求，把金属外壳或者电池压在天线区域上方，导致实际通讯距离大幅缩短，甚至出现数据丢包的情况，这个模型完整还原了模块上的所有元器件布局、天线形状、引脚位置，在做整机结构干涉检查、PCB布局对齐时，可以直接导入装配体，提前预判安装空间是否足够，天线区域是否有遮挡，避免后期打样后才发现射频性能不达标，反复修改结构和PCB设计，拉长项目开发周期。模块上的每个元器件的高度、位置都和实物一致，包括主芯片的封装尺寸、贴片电容电阻的位置、板边邮票孔的大小，都按照实际量产的模块尺寸1:1建模，不管是做结构装配验证，还是做产品爆炸图渲染、装配工艺演示，都能直接使用，不需要再额外核对实物尺寸调整模型参数。
